16
RUS
“UEX-PLUS” +0300040RU - rel. 1.5 - 17.03.2017
монтажэксплуатациясервис
ГИГРОСТАТА и ДИСТАНЦИОННОГО КОНТАКТА (включения/
выключения):
• подключите выходы M7.1 и M7.2 к гигростату;
• подключите выходы M2.7 и M2.8 к дистанционному котакту (к
примеру: реле, таймер…).
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2

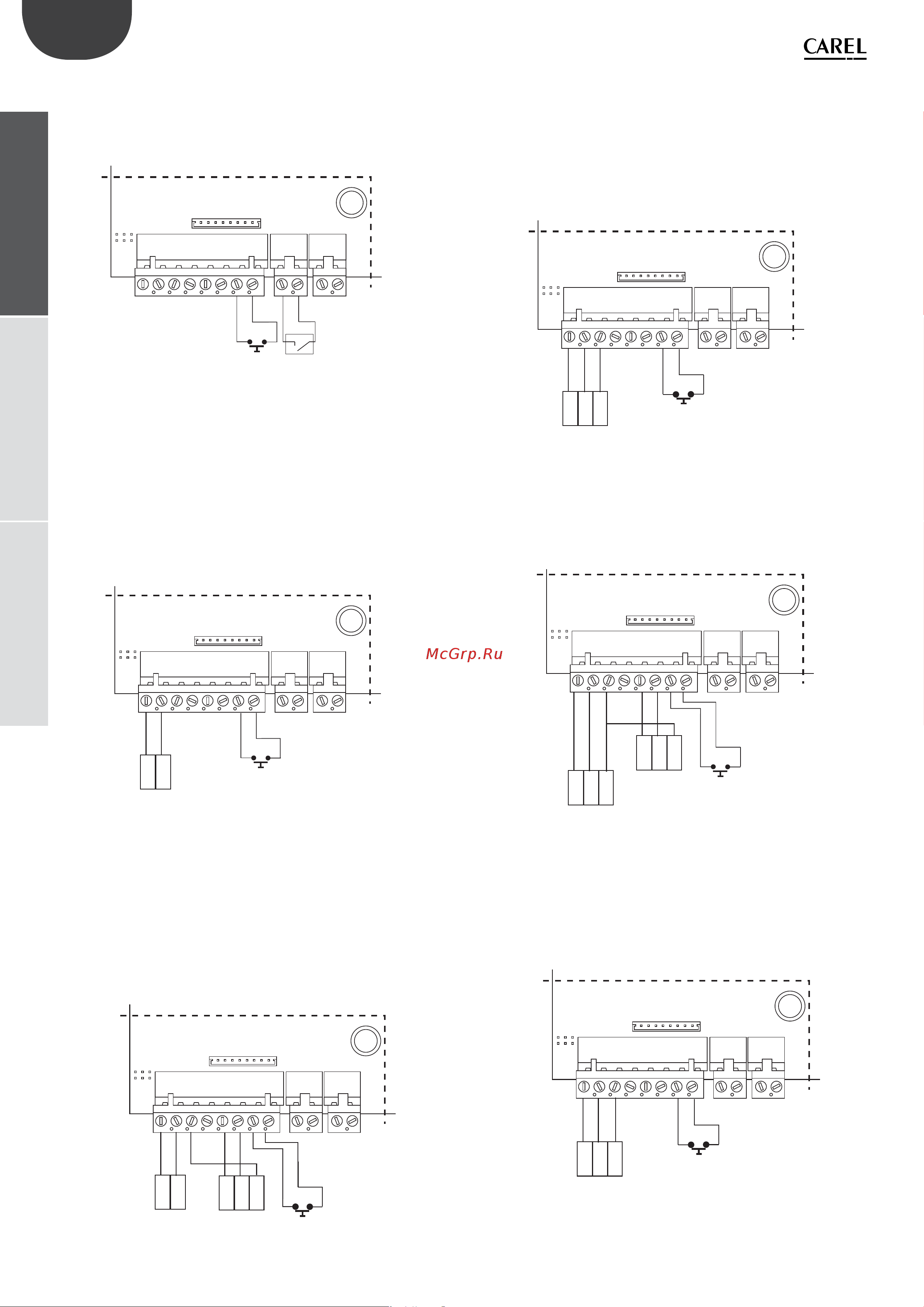

Рис. 4.f
2. Включить и управлять выработкой пара можно при помощи:
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ:
• установите перемычки на выходах M2.7 и M2.8 или подключите к
дистанционному контакту;
• подключите выходы M2.1 и M2.2 к внешнему управлению.
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
• Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В
• Ток : 0 – 20 мА, 4 – 20 мА
• Потенциометрический: 135 – 1000 Ом, 0 – 135 Ом.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
Рис. 4.g
ПРОПОРЦИОНАЛЬНОГО ВНЕШНЕГО УПРАВЛЕНИЯ С ДАТЧИКОМ-
ОГРАНИЧИТЕЛЕМ Carel:
• установите перемычки на выходах M2.7 и M2.8 или подключите к
дистанционному контакту;
• подключите датчик-ограничитель к контактам M2.3, M2.5 и M2.6.
Увлажнитель может быть запрограммирован на получение одного из
следующих сигналов:
• Напряжение: 0 – 1 В-, 0 – 10 В-, 2 – 10 В
• Ток : 0 – 20 мА, 4 – 20 мА
• Потенциометрический: 135 – 1000 Ом, 0 – 135 Ом
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT
REF
OUT H
M
+ (G)
Рис. 4.h
Опорный (нулевой) сигнал с внешнего управления должен быть
подключен к контакту GND (M2.2), а сигнал управления к контакту M2.1
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ Carel:
Завершите работу при помощи регулятора на основании
измеренного уровня влажности.
• Установите перемычки на выходах M2.7 и M2.8 или подключите к
дистанционному контакту;
• подключите основной датчик к контактам M1.2, M2.2 и M2.3.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.i
УПРАВЛЕНИЯ С ОСНОВНЫМ ДАТЧИКОМ Carel И ДАТЧИКОМ-
ОГРАНИЧИТЕЛЕМ:
• установите перемычки на выходах M2.7 и M2.8 или подключите к
дистанционному контакту;
• подключите основной датчик к контактам M1.2, M2.2 и M2.3;
• подключите датчик-ограничитель к контактам M2.3, M2.5 и M2.6.
OUT H
M
+ (G)
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT H
M
+ (G)
Рис. 4.j
УПРАВЛЕНИЯ С ДАТЧИКОМ ТЕМПЕРАТУРЫ Carel:
Увлажнитель может быть подключен к обоим активным датчикам
(сигнал напряжения или тока) и к неактивным датчикам температуры
NTC (переменное сопротивление).
Подключение активного датчика Carel:
• установите перемычки на выходах M2.7 и M2.8 или подключите к
дистанционному контакту;
• подключите датчик температуры к контактам M1.2, M2.2 и M2.3.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
OUT T
M
+ (G)
Рис. 4.k
