10 11
⚫Для датчика Ø10 мм – минимальный Ø трубы 30 мм и толщина стенки 3 мм.

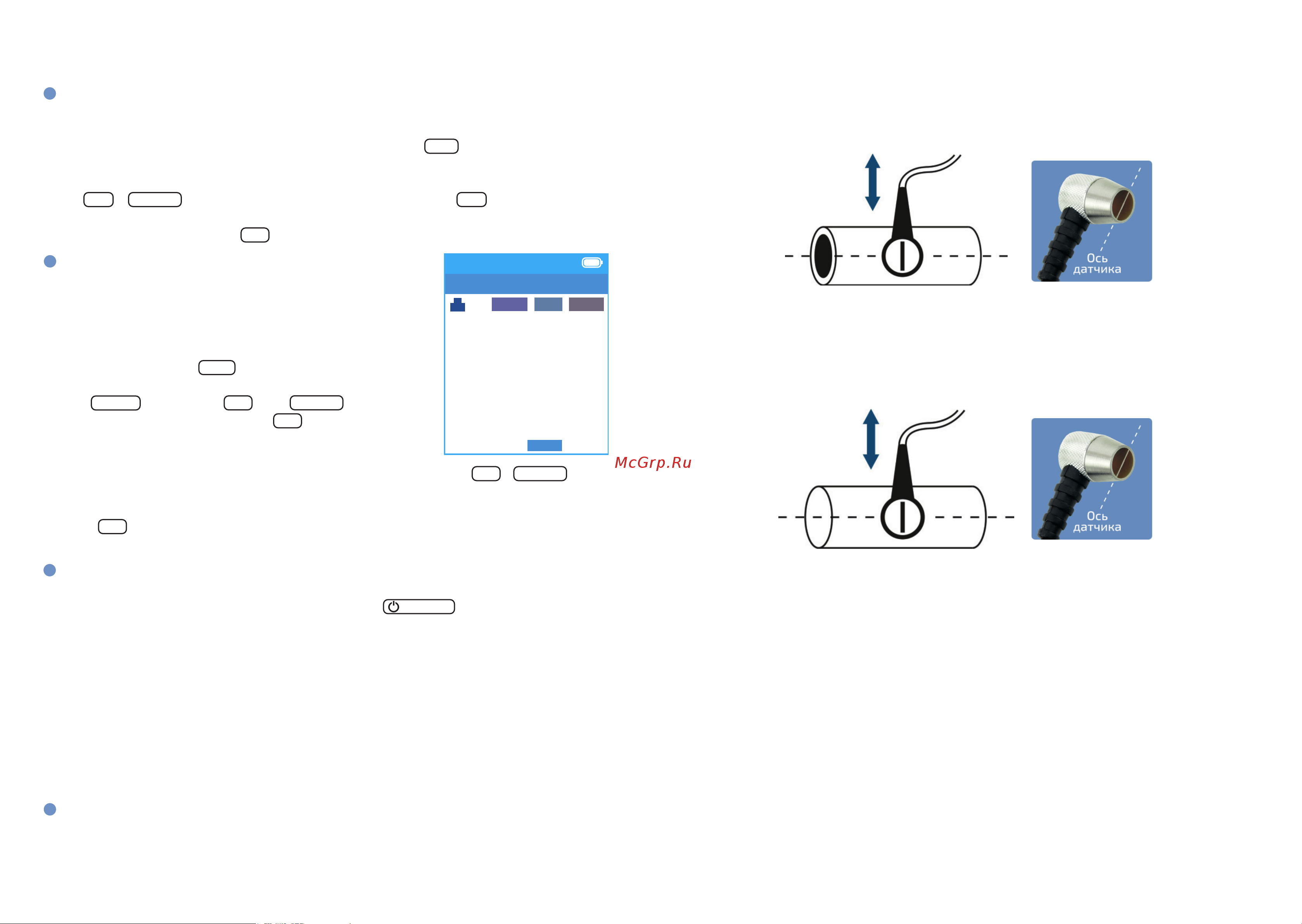

Для измерения толщины стенки трубы — необходимо, кроме подготовки
поверхности и нанесении связующего вещества во время измерения уста-
новить ось датчика перпендикулярно оси трубы и перемещая датчик по оси
(результат будет меняться) — минимальное значение будет соответствовать
толщине стенки.
Для измерения диаметра цилиндра — необходимо, кроме подготовки
поверхности и нанесения связующего вещества, во время измерения устано-
вить ось датчика перпендикулярно оси цилиндра, и перемещая датчик по оси
(результат будет меняться) — минимальное значение будет соответствовать
диаметру цилиндра.
Примечания:
⚫
В зависимости от температуры скорость распространения звука различна,
по этой причине при разной температуре образца значения измерений будут
отличаться.
⚫
Желательно иметь набор контрольных образцов различной толщины из тех
же материалов, которые будут измеряться.
⚫Для каждого материала свой нижний предел измерения
⚫Не пытайтесь измерить материал толщиной меньше нижнего предела.
⚫
Измерения без связующего вещества в большинстве случаев будут
неверными.
⚫
Ультразвуковой толщиномер имеет функцию измерения скорости
звука, поэтому, сначала можно измерить скорость звука, а затем, с этой
скоростью звука измеряется деталь или заготовка (см. пункт настройка
скорости звука).
⚫
Очаги коррозии и окислы на обеих поверхностях (даже небольшие) будут
приводить к неверным измерениям.
⚫
Если прибор откалиброван на один материал, а измеряется другой — очень
велика вероятность ошибки измерений.
вещества, кроме этого медленно поворачивая датчик вокруг вертикальной оси
в некоторых случаях можно добиться более точных показаний.
УСТАНОВКА СКОРОСТИ ЗВУКА
Установить скорость звука можно двумя способами: выбрать из числа преду-
становленных из списка или установить самостоятельно.
Для выбора значения скорости из нажмите кнопку VEL . На дисплее отобра-
зится библиотека, состоит из 12–ти скоростей скорости распространения звука
в материалах и трёх пунктов (Custom 1,2,3) для самостоятельной установки. Кноп-
ками UP и DOWN выберите материал. Нажмите кнопку ОК . В нижней части
дисплея появятся подсказки. При необходимости откорректируйте значение
скорости и нажмите кнопку ОК для подтверждения.
НАСТРОЙКА СКОРОСТИ ЗВУКА
В тех случаях, когда отсутствует скорость звука
для материала в библиотеке прибора, её можно
взять в справочной литературе и внести в один из
пунктов (Custom 1,2,3). Далее необходимо принять
данное значение для настройки. После этого
нажмите на кнопку ESC . В нижней части экрана
отобразится дополнительное меню. Выберите
пункт V.CAL кнопками UP или DOWN . Подтвер-
дите выбор нажатием кнопки ОК . При этом уста-
навливается выбранная скорость звука. Изобра-
жение на дисплее приобретёт вид:
Измерьте толщину образца с точностью 0,01 мм. Кнопками UP и DOWN уста-
новите это значение. Далее нанесите тонкий слой контактного геля на поверх-
ность датчика. Прижмите датчик к поверхности материала и нажмите
кнопку ОК . Прибор вычислить реальную скорость звука в исследуемом образце
и её пересчитает.
РЕЖИМ ИЗМЕРЕНИЯ
Подготовьте поверхность тестируемого материала согласно указаниям выше.
Подключите датчик, включите прибор кнопкой /MENU и дождитесь загрузки
прибора. Выберите материал изделия в меню настроек или установите самостоя-
тельно скорость распространения звука в материале, если его нет в предустанов-
ленном списке. Измеряемая поверхность должна быть чистой, ровной и гладкой.
Нанесите на рабочую поверхность датчика тонкий слой связующего вещества
и прижмите датчик к измеряемому образцу. При нормальном звуковом контакте
отобразится «индикатор устойчивого контакта». Через 2 … 3 секунд, на дисплее
отобразится измеренное значение, когда значение станет постоянным нужно снять
датчик с образца так, чтобы измеренное значение не изменилось. При необходи-
мости сохраните измеренный результат в память прибора. Для уточнения толщины
проведите ещё дополнительно 3 ... 5 измерений.
ИЗМЕРЕНИЕ НА ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ (ЦИЛИНДРИЧЕСКАЯ
ДЕТАЛЬ, ТРУБА И Т.Д.)
Измерение на цилиндрической поверхности имеет свои особенности и огра-
ничения:
Vel : 5806
3.94
5M-d10 F1 Hand.S
m/s
mm
Ultrasonic
Thickness
Save Clear Cal V.Cal
Press the ‘‘OK’’ key to determine
Press the ‘‘UP’’ and ‘‘Down’’ keys
to adjust the value.
