МЕГЕОН 19270 к0000036638 [4/9] Установка скорости звука
![МЕГЕОН 19270 к0000036638 [4/9] Установка скорости звука](/views2/1877204/page4/bg4.png)

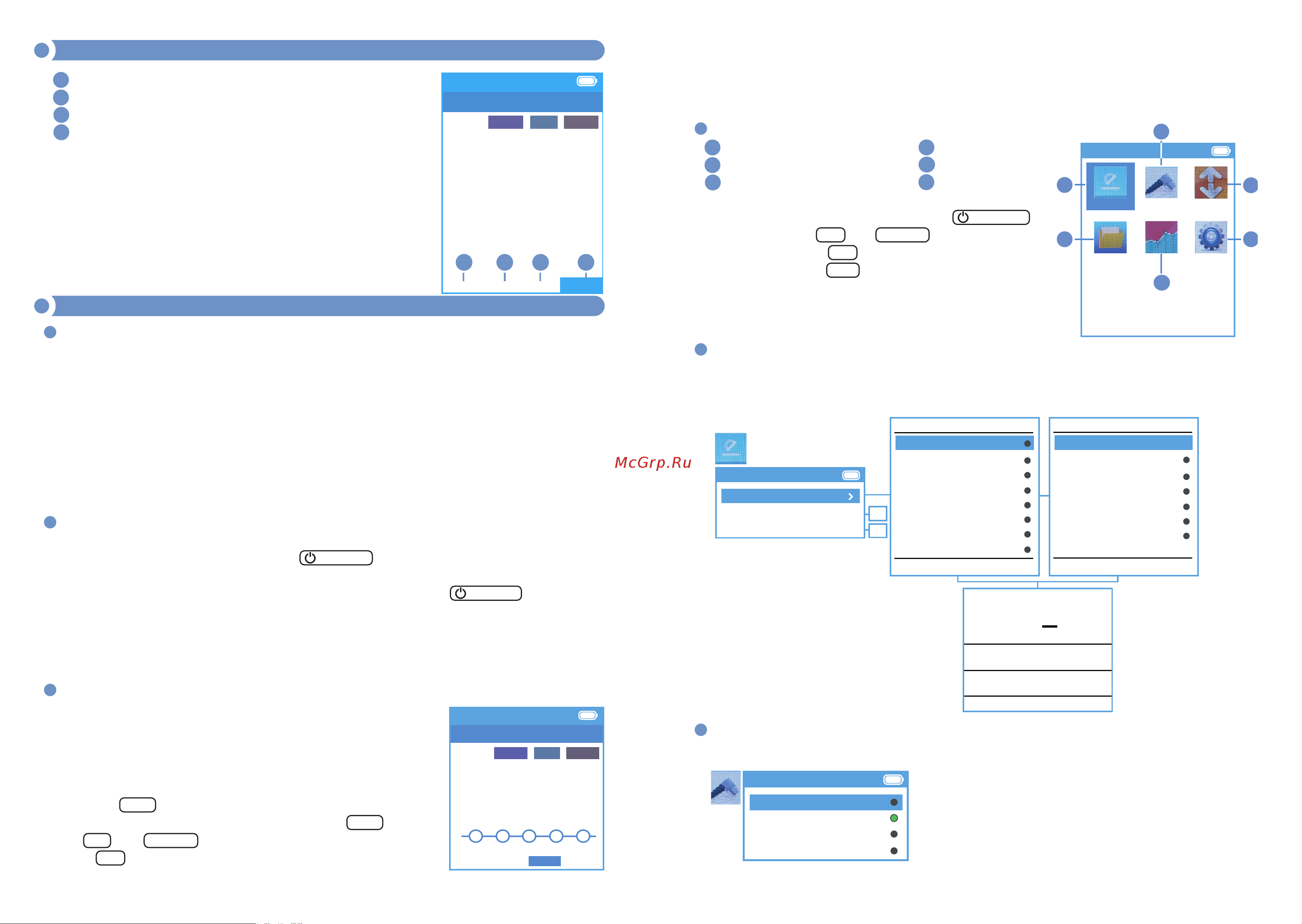

6 7
При этом по умолчанию устанавливается скорость звука равная 5900 м/с.
Далее нанесите тонкий слой контактного геля на площадку для калибровки.
Прижмите датчик к поверхности площадки. Дождитесь завершения процесса
калибровки. После этого прибор автоматически вернется в режим измерения.
МЕНЮ НАСТРОЕК
1. Измерение;
1. Информация о датчике;
1. Предельные значения;
Для перехода в меню настроек прибора
нажмите кратковременно кнопку /MENU .
Нажмите кнопку UP или DOWN чтобы выбрать
раздел. Нажмите ОК для входа в выбранный
раздел. Нажмите ESC для возврата к измере-
ниям. Далее в каждом из меню руководствуй-
тесь подсказками в нижней части дисплея.
Структура каждой вкладки представлена ниже:
ИЗМЕРЕНИЕ
⚫Установка скорости звука;
⚫Выбор единиц измерения;
⚫Выбор разрешения.
ИНФОРМАЦИЯ О ДАТЧИКЕ
⚫В этом разделе отображается информация о датчике.
ДОПОЛНИТЕЛЬНОЕ МЕНЮ
1. Запись результата в память устройства;
1. Удаление результата;
1. Калибровка;
1. Настройка скорости звука
Запись: Сохранение текущих данных измерения
в выбранный файл.
Удаление: Удаление измеренных значений и инфор-
мации об измерении (за исключением предельных
значений).
Срок службы прибора 3 года. Указанный срок
службы действителен при соблюдении потребителем
требований настоящего руководства.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
УСТАНОВКА ЭЛЕМЕНТОВ ПИТАНИЯ
Откройте крышку батарейного отсека и установите, соблюдая полярность,
3 аккумулятора из комплекта поставки или аналогичные по размерам и харак
-
теристикам батареи типа ААА (LR03) 1,5 В. Для зарядки аккумуляторов подклю-
чите кабель USB–Micro–USB из комплекта поставки к зарядному устройству 5 В,
а второй разъём кабеля подключите в разъём Micro–USB прибора. Разрядное
устройство воткните в розетку переменной сети 230 В 50 Гц. На экране устрой-
ства загорится индикатор заряжающейся батареи.
Запрещена попытка зарядки одноразовых (неперезаряжаемых) батарей
внутри прибора.
ВКЛЮЧЕНИЕ И ПЕРВИЧНАЯ НАСТРОЙКА
Подключите разъёмы датчика к разъёмам прибора. Кратковременно
нажмите и удерживайте кнопку /MENU (предполагается, что аккуму-
ляторы заряжены). После загрузки прибор перейдёт в режим измерений.
Для выключения прибора удерживайте нажатой кнопку /MENU . При отсут-
ствии нажатия кнопок в течение 2 минут прибор выключится автомати-
чески. Также предусмотрена возможность увеличения длительности простоя.
На выбор предоставлено 5, 10 и 30 минут, а также полная деактивации функции
автоматического отключения.
КАЛИБРОВКА
ВАЖНО!!! Прибор сохраняет в памяти только одно
значение калибровки и при снятии или замене бата-
реек значение сбрасывается.
Для получения точных результатов измерений,
требуется выполнить калибровку прибора. Нажмите
на кнопку ESC . В нижней части экрана отобразится
дополнительное меню. Выберите пункт CAL кноп-
ками UP или DOWN . Подтвердите выбор нажатием
кнопки ОК . Изображение на дисплее приобретёт вид:
Vel : 5900
10.00
5M-d10 F1 Hand.S
m/s
mm
Ultrasonic
Thickness
Press the ‘‘OK’’ key to complece
the calibration
Cal V.CalSave Clear
Press the ‘‘UP’’ and ‘‘Down’’ keys
to adjust the value.
1
2
3
4
Measure Probe
Analyze
Limit
Settings
BTemp : 31. 5 °C
Memory
Menu
1
2
3
4
5
6
Vel :
Save Clear Cal V.Cal
5900
4.00
5M-d10 F1 Hand.S
m/s
mm
Ultrasonic
Thickness
Measure
Sound velocity
Unit
Resolution
mm in
low
high
45 Steel
Aluminum
Materials Velocity
Silver
Cold
Zinc
8781 m/s
6450 m/s
3600 m/s
3240 m/s
4170 m/s
Stainless steel
Copper
Page : 1
Turpentine
5690 m/s
4360 m/s
Total : 2 pages.
4430 m/s
Water
Water glass
Materials Velocity
Acrylic resin
Custom 1
Glycerinum
1480 m/s
2350 m/s
2730 m/s
1000 m/s
1920 m/s
Custom 2
Page : 2
Custom 3
1000 m/s
Total : 2 pages.
1000 m/s
m/s
Press ‘‘VEL’’ key the cursor
moves left
Press the ‘‘OK’’ key to determine
Press the ‘‘UP’’ and ‘‘Down’’ keys
to adjust the value.
0000
1
2
3
1
2
3
4
Probe
5M-d10
5M-d6
High temperature
2.5M
1. Память;
1. Гр а ф и ки;
1. Настройки.
