6
5.4 Монтаж датчика MD 07:
•
Повернуть против часовой стрелки и снять защитную крышку датчика.
•
Подключить проводники питания и нагрузки к винтовым зажи-
мам клеммной колодки датчика в соответствии со схемой, приве-
дённой на рисунке 7.
•
Закрепить датчик на опорной поверхности через монтажные отвер-
стия в корпусе, используя монтажный комплект.
•
Включить сетевое питание и настроить параметры датчика (вре-
мя задержки, порог освещенности).
• Установить на датчик защитную крышку, надев ее на корпус и по-
вернув по часовой стрелке.

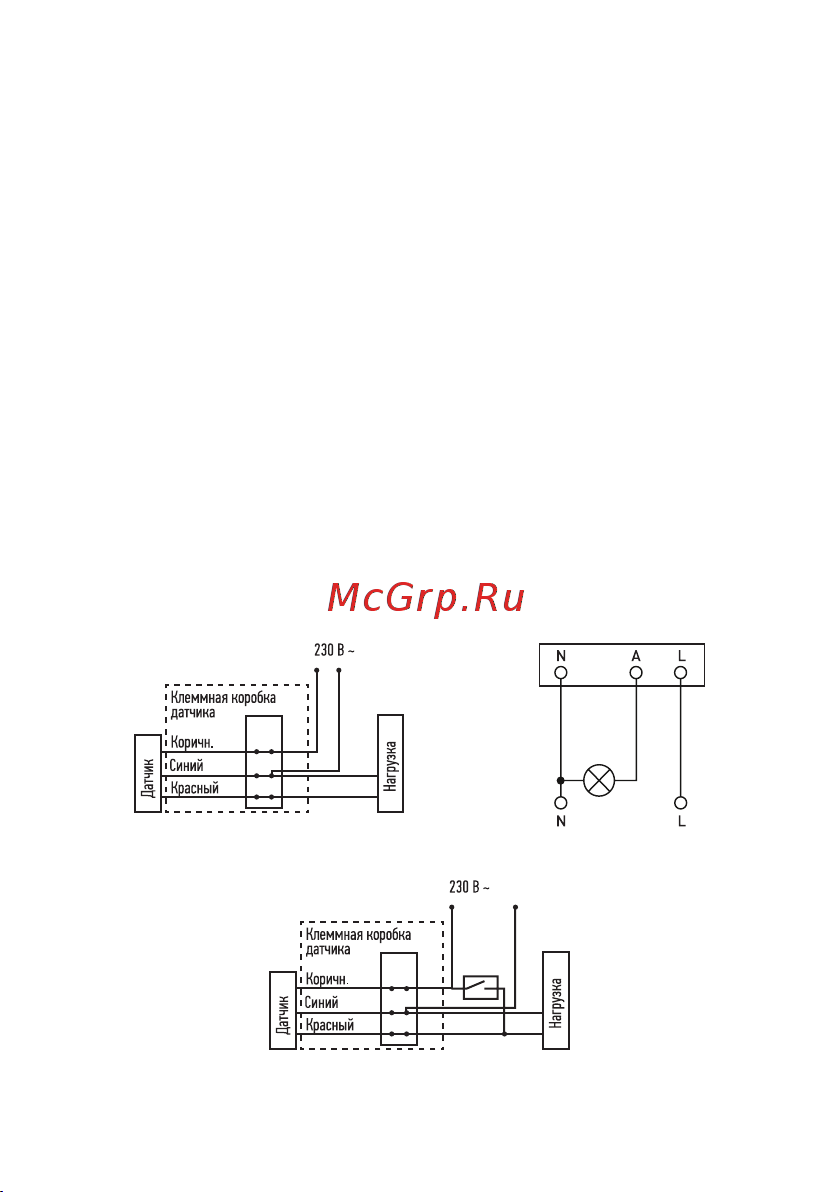

5.5 Дополнительные способы подключения:
•
Для обеспечения режима постоянного включения нагрузки, в незави-
симости от присутствия движущихся объектов в зоне обнаружения дат-
чика и уровня освещенности, подключите датчик согласно схеме,
приведенной на рисунке 8. Выключатель в такой схеме шунтиру-
ет датчик движения, и на нагрузку непрерывно подаётся напряжение.
•
Для расширения зоны обнаружения используйте параллельное под-
ключение нескольких датчиков движения согласно схеме, приве-
денной на рисунке 9. При таком подключении цепь нагрузки замы-
кается при срабатывании любого из датчиков.
•
Для увеличения нагрузочной способности подключите контак-
тор КМИ в цепь нагрузки согласно схеме, приведенной на рисунке 10.
L
L
N
N
A
Рисунок 6. Рисунок 7.
L
L
N
N
A
Рисунок 8.
