(см. рис. 1). Отвинтите винт под улавливающим экраном и снимите нижнюю панель (см. рис. 2). Затем

отвинтите ещё два винта и разберите нижнюю панель на две части (см. рис. 3).).

• На нижней панели находится отверстие для проводов. Просуньте провод питания в это отверстие.

Подключите провод питания к распределительному щитку в соответствии со Схемой подключения

проводов.

• Установите нижнюю панель в необходимое положение выпуклым винтом.

• Установите детектор на нижнюю панель и затяните винт. После включения прибор можно протестировать

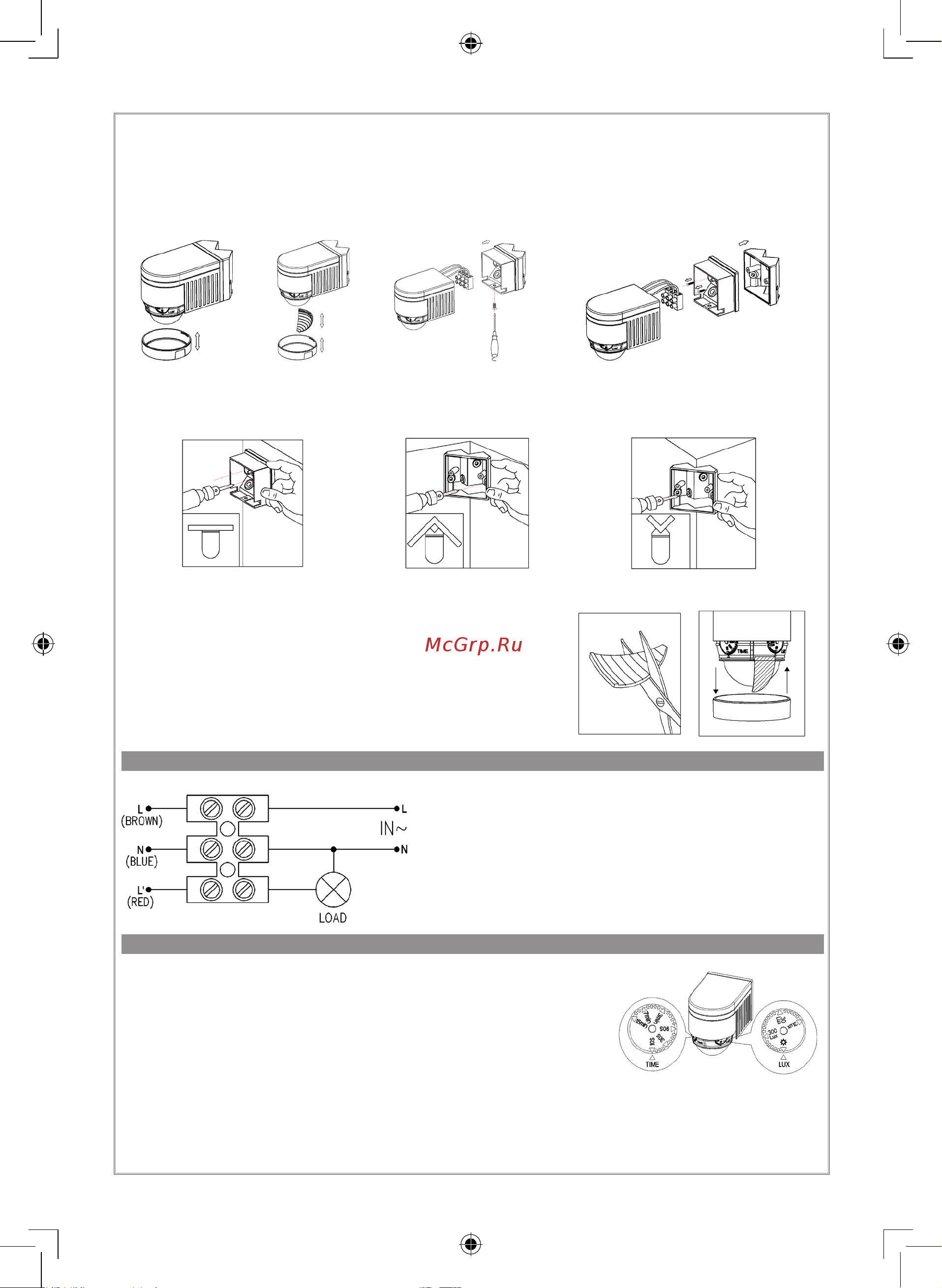

Рисунок 1 Рисунок 2 Рисунок 3

• Прибор можно установить не только на прямую стену, но и на внутренние и внешние углы с помощью

специальной детали (см. рис. ниже).

На ровную стену На внутренний угол На внешний угол

Обратите внимание: вы можете обрезать пластиковый чехол и

обеспечить любую зону покрытия (см. рис. справа).

СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДОВ

см. рисунок справа

ТЕСТИРОВАНИЕ

• Поверните регулятор «TIME» против часовой стрелки до минимального

положения («10с»). Поверните регулятор «LUX» по часовой стрелке до

максимального значения («Солнце»).

• Включите прибор; сначала сам сенсор и подключенная лампа не

будут получать сигнала. После тридцатисекундной подготовки сенсор

начнет работу. Если сенсор принимает поступающий сигнал, лампочка

включится. Если поступающий сигнал отсутствует, сенсор прекратит

работу в течение 10 сек ± 3 сек и лампочка выключится

• Поверните регулятор «LUX» против часовой стрелки до минимального значения («3LUX»). Если

освещенность окружающей среды выше 3лк, сенсор и лампочка не будут работать. Если освещенность

окружающей среды ниже 3лк (в темноте), сенсор начнет работать. Если поступающий сигнал отсутствует,

сенсор прекратит работу в течение 10 сек ± 3 сек

ИЛИ
