LIVI CS ДАТЧИК ОТКРЫТИЯ АГНС.425624.006 РЭ
Страница 8 из 13
6. Если вы вскрывали корпус датчика, то после связывания закройте его и убедитесь, что
защелки на торцах закрыты.

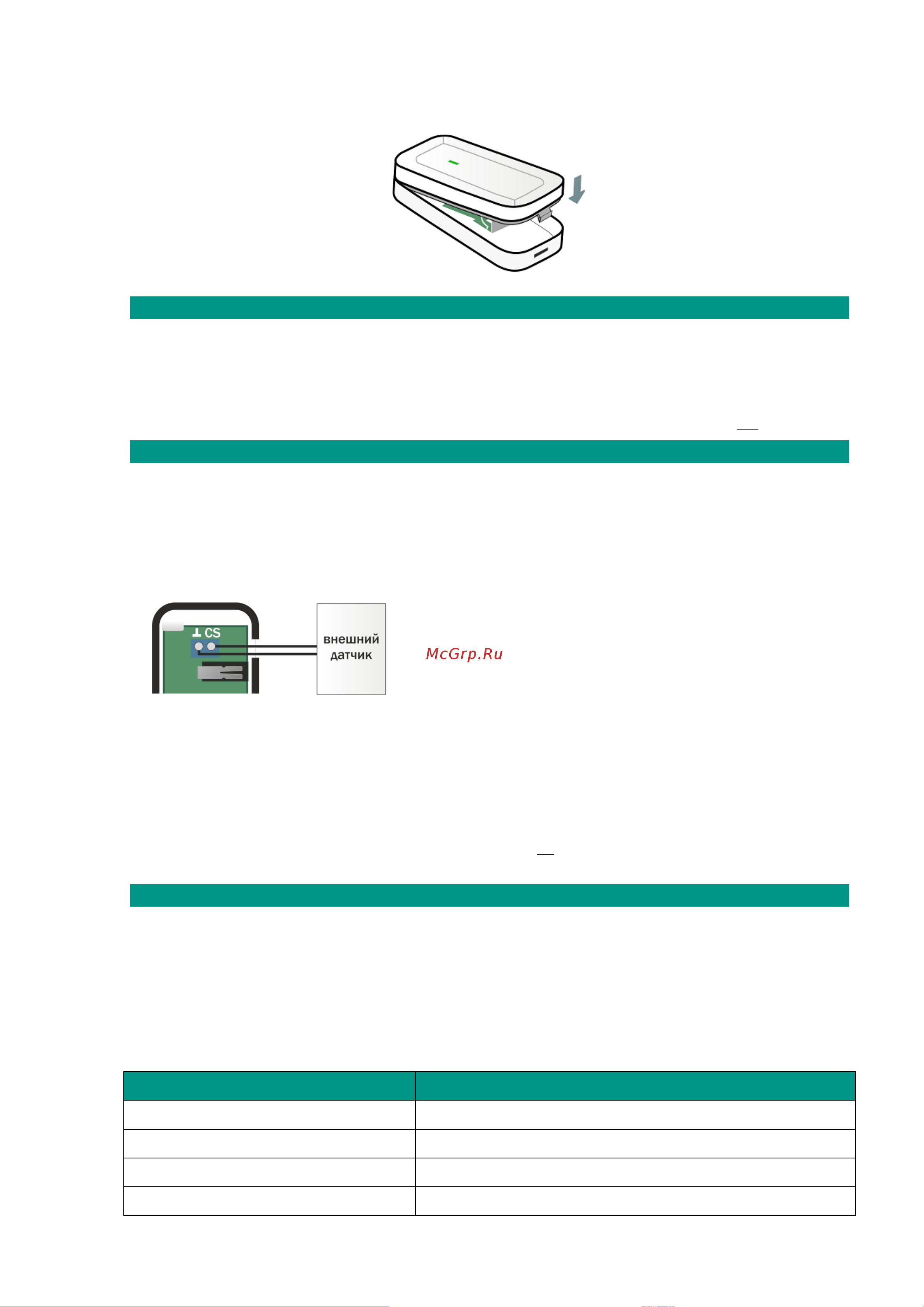

Рисунок 6.6 Закрытие корпуса датчика
7 ВЫБОР МЕСТА ДЛЯ МОНТАЖА ДАТЧИКА
Основной элемент (1, рисунок 2.1) устанавливается на неподвижную часть конструктивного
элемента, а магнит (2) на подвижную часть (створку двери или окна). Датчик можно
располагать как вертикально, так и горизонтально.
Датчик запрещено устанавливать на улице и в местах с повышенным уровнем влажности или с
уровнем температуры, выходящим за пределы рабочих температур датчика (см. п. 5.1).
8 ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ПРОВОДНОГО ГЕРКОНА
Внимание
При подключении внешнего проводного датчика внутренний датчик открытия
становится неактивным, магнит должен быть убран от основного элемента датчика
Рисунок 8.1 Схема подключения внешнего
проводного датчика открытия
К датчику открытия Livi CS может быть подключен
внешний проводной датчик открытия (геркон), если вам
требуется контролировать открытие конструктивных
элементов сложной конфигурации или внешней входной
двери.
Для подключения геркона вскройте корпус основного
элемента датчика (см. рисунок 6.3). Подключите провода
геркона к клемме, расположенной на плате датчика
открытия, как показано на схеме (см. рисунок 8.1).
Примечание Подключение геркона рекомендуется
выполнять кабелем кспвг 2*0.2.
Для вывода проводов из корпуса датчика открытия выломайте одну из заглушек в боковой части
корпуса. Далее закрепите основной элемент датчика открытия Livi CS на любой неподвижной
поверхности на расстоянии до 15 м от геркона м. п. 10). Геркон закрепите на контролируемом
окне/двери в соответствии с рекомендациями производителя геркона.
9 ОЦЕНКА КАЧЕСТВА СВЯЗИ
Выполните проверку качества связи датчика с хабом в предполагаемом месте установки. Оценить
качество связи можно двумя способами:
1. В приложении на экране настройки датчика (в строке
Уровень связи
, см. рисунок 12.1).
2. С помощью индикации на датчике. Для этого вскройте корпус датчика м. рисунок 6.3) и
дважды нажмите на кнопку тампера (8, рисунок 2.1). Посмотрите на индикатор датчика.
Соответствие уровня связи и индикации представлено в таблице 9.1.
Таблица 9.1 Соответствие уровня связи и индикации
Уровень связи
Индикация
Отличная связь
Индикатор мигает 3 раза зеленым цветом
Хорошая связь
Индикатор мигает 2 раза зеленым цветом
Удовлетворительная связь
Индикатор мигает 1 раз зеленым цветом
Нет связи
Индикатор мигает 4 раза красным цветом
