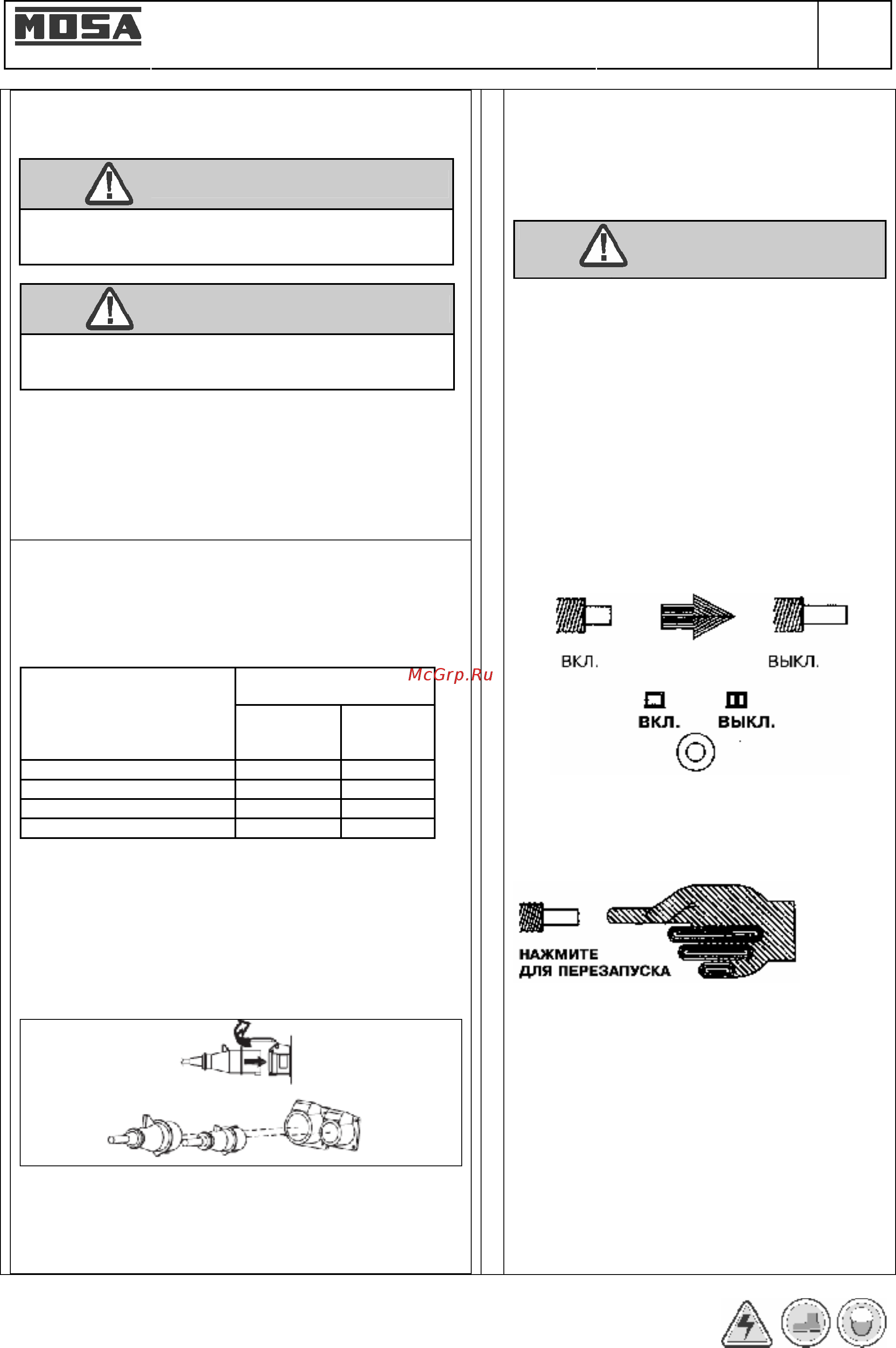

Применение в качестве генератора TS
+ Запрещается подключать генераторный блок к
электросети и/или к другому источнику
электроэнергии.
ВНИМАНИЕ
Сварочные розетки не блокированы между собой,
поэтому напряжение появля
ется на них сразу же после
пуска генератора даже при отсутствии кабелей.
ВНИМАНИЕ
Посторонним лицам запрещено подходить к следующим
зонам оборудования: пе
редний щит управления, выхлоп
эндотермического двигателя.
+ Перед началом работы обязательно проверяйте
параметры устройства управления на передней
панели.
Убедитесь в эффективности заземления (12), если она
предусмотрена – следуйте местным нормам безопасности в
данном вопросе.
Переведите рукоятку акселератора (16) в положение,
соответствующее максимальной частоте вращения
двигателя, за исключением двигателей с постоянной
частотой вращения. Вольтметр (N)(если установлен)
показывает однофазное напряжение на выходе, с которого
подается трех- или однофазный ток.
Напряжение холостого
хода
Номинальное
напряжение
Асинхрон-
ный
генератор
Синхрон-
ный
генератор*
110 В ±10% ±5%
230 В ±10% ±5%
230 В ±10% ±5%
400 В ±10% ±5%
* ВНИМАНИЕ: При электронной регулировке напряжения
(RVT) ±1%
Подключите машину, используя соответствующие вилки и
кабели в хорошем состоянии, к разъему переменного тока
(15) для получения одно- или трехфазного питания, либо, с
использованием кабелей соответствующего сечения, к
контактному блоку, расположенному внутри корпуса
дифференциатора (Q3).
Светоиндикатор (L), расположенный около разъема
выходного тока, при загорании указывает на то, что машина
готова к подаче переменного тока, при условии, что
двигатель работает на максимальной частоте вращения.
+ ПРИМЕЧАНИЕ: Если красный
светоиндикатор не загорается, проверьте,
находится ли акселератор в положении
максимальной частоты вращения, а также
установлен ли предохранитель
соответствующего разъема.
ОСТОРОЖНО
Замену предохранителей разрешается
производить только при отключенном
двигателе (снимите механическое защитное
устройство, после передвиньте вниз небольшой
рычаг патрона предохранителя на передней
панели).
Максимально допустимый непрерывно
подаваемый ток генератора или максимальная
единовременная величина тока ни в коем случае
не должны превышаться.
МАШИНЫ С ТЕРМОЗАЩИТОЙ
В случаях превышения предельных рабочих
параметров термозащита агрегата срабатывает
автоматически.
После срабатывания термозащиты необходимо
отключить всю подсоединенную нагрузку.
Для повторного включения термозащиты
необходимо нажать расположенную в ее центре
кнопку.
После замыкания цепи снова подключите нагрузку.
Не удерживайте центральную кнопку термозащиты
нажатой в течение длительного времени. В
противном случае она не сработает в случае
превышения предельных рабочих параметров
машины, и генератор будет поврежден.
