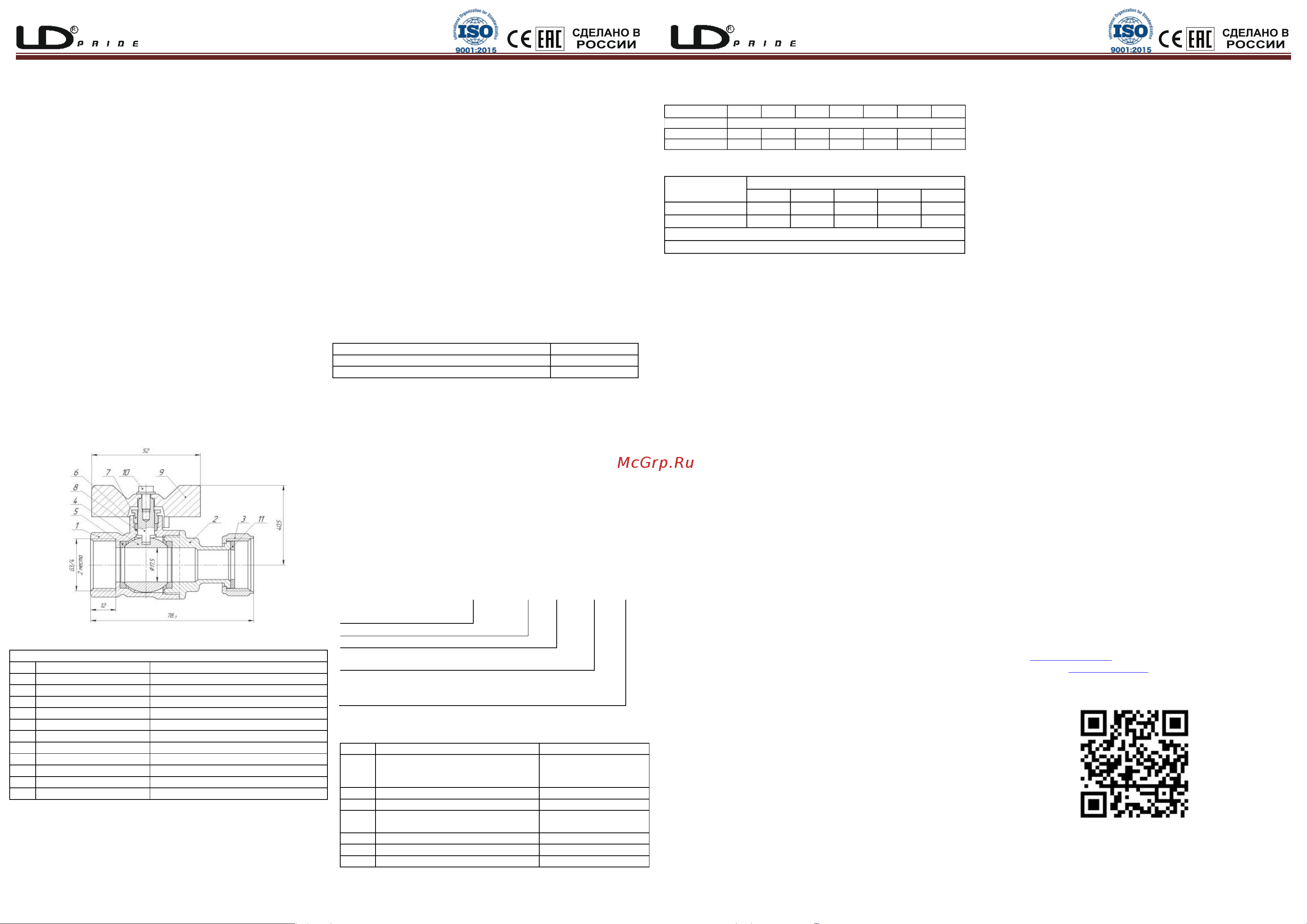

ПАСПОРТ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за приобретение крана шарового

латунного марки LD Pride.

Изделие под маркой LD Pride отвечает всем совре-

менным требованиям и стандартам трубопроводной

арматуры.

Продукция под маркой LD изготавливается из оте-

чественного сырья и комплектующих. Приобретая

продукцию торговой марки LD, Вы поддерживаете

российского производителя и осуществляете вклад в

экономику страны.

НОРМАТИВНЫЙ ДОКУМЕНТ НА ИЗГОТОВЛЕНИЕ

ТУ 3712-004-42473563-2016

Декларация о соответствии ТР ТС 010 ЕАЭС: №RU Д-RU.РА08.В.88434/22

от 08.12.2022 г.

Экспертное заключение по результатам санитарно-эпидемиологической

экспертизы №16017/2016 от 25.10.2016

ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ

ООО «ЛД ПРАЙД», 454010, г. Челябинск, ул. Енисейская, д. 56, стр. 1

ШИФР

АРТИКУЛ

Материалы основных деталей крана

№

Наименование

Материал

Корпус

Латунь штампованная никелированная

Гайка

Латунь штампованная никелированная

Гайка накидная

Латунь штампованная никелированная

Шаровая пробка

Латунь никелированная

Седло

Фторопласт Ф-4

Шпиндель

Латунь

Гайка прижимная

Латунь

Уплотнение горловины

Фторопласт Ф-4

Рукоятка

Алюминиевый сплав

Винт

Сталь никелированная

Прокладка

Паронит безасбестовый

СТРАХОВКА:

Продукция застрахована, согласно договору страхования ответствен-

ности производителя за качество продукции №2217039000223 до 31

июля 2023 года

НАЗНАЧЕНИЕ:

Кран шаровой латунный муфтовый с накидной гайкой LD Pride, с никеле-

вым покрытием предназначен для использования в качестве запорной

арматуры, установленного на трубопроводах, транспортирующих холодную

и горячую воду, пар, а также иные жидкости, не агрессивные к материалу

крана. Наличие накидной гайки позволяет монтировать и демонтировать

кран без демонтажа подводящих трубопроводов.

ПРИМЕНЕНИЕ:

Шаровые краны LD Pride должны применяться в строгом соответствии с

их назначением в части рабочих параметров и условий эксплуатации. В

процессе эксплуатации положение запорного органа крана должно быть

полностью открытое или полностью закрытое.

СВИДЕТЕЛЬСТВА О ПРИЕМКЕ

Кран шаровой изготовлен и принят в соответствии с требованиями

ТУ 3712-004-42473563-2016 и признан годным к эксплуатации.

Кран испытан при t˚ +20˚С:

Визуальный контроль

Пройден

Проверка на прочность корпуса

Пройдена

Проверка на герметичность по ГОСТ 33257

Пройдена

ОТМЕТКИ ПРОИЗВОДИТЕЛЯ

ОТМЕТКА ОТК

ДАТА УПАКОВКИ: ПРИЕМО-СДАТОЧНЫЕ

ИСПЫТАНИЯ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Кран шаровой латунный

LD Pride 47.

хх.

х-х.

Серия:

Условный диаметр DN: 15, 20

Присоединительная резьба:

В-Нк.Гк - внутренняя/гайка, накидная гайка

Управление:

Б - бабочка

Р - Рычаг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№

Характеристика

Значение

Рабочая среда

Вода, пар, жидкости,

не агрессивные к

материалам крана

Класс герметичности по ГОСТ 9544

"А"

Условное номинальное давление PN

40 кгс/см²

Класс по эффективному диаметру

ГОСТ 21345

полнопроходной

Температура рабочей среды

от -20˚С до +150˚С

Срок службы

30 лет

Средний ресурс

10000 циклов

ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:

Запрещается:

1. Производить работы по демонтажу при наличии давления рабочей

среды в трубопроводе;

2. Использовать краны на параметрах, превышающих указанные в техни-

ческих характеристиках;

3. Использовать краны в качестве регулирующей арматуры;

4. Разбирать изделие;

5. Использовать краны в качестве опор для трубопровода;

6. Применять краны вместо заглушек при испытаниях на монтаже;

7. Запрещается допускать замерзание рабочей среды внутри корпуса;

8. Подвергать ремонту при наличии давления рабочей среды в трубопро-

воде;

9. Запрещается эксплуатировать кран при наличии деформаций корпуса,

протечек рабочей среды, неполном перекрытии потока рабочей среды в

положении «закрыто»;

10. Шаровые краны LD Pride категорически запрещается бросать.

ИНСТРУКЦИЯ ПО МОНТАЖУ:

1. Для исключения попадания во внутренние полости крана загрязнений,

кран следует монтировать в полностью открытом состоянии;

2. Для исключения выгорания уплотнительных деталей, сварочные работы

на трубопроводе, с установленным на нем кране, производить с обеспече-

нием мер, исключающих нагрев;

3. В соответствии с ГОСТ 12.2.063, кран не должен испытывать нагрузок

от трубопровода (изгиб, сжатие, растяжение, неравномерность затяжки

крепежа). При необходимости должны быть предусмотрены опоры или

компенсаторы, снижающие нагрузку на кран от трубопровода. Несоос-

ность соединяемых трубопроводов не должна превышать 3 мм при длине

1 м плюс 1 мм на каждый последующий метр;

4. В качестве уплотнительного материала соединения крана с трубопрово-

дом должны применяться специальные герметизирующие материалы;

5. Монтаж крана на трубопровод должен осуществляться специализиро-

ванной организацией;

6. Допустимы только два рабочих положения крана: полностью открытое и

полностью закрытое. Эксплуатация изделия в промежуточном положении

строго запрещена;

7. Согласно пункту 4.1 СП 73.13330.2016 «Внутренние санитарно-

технические системы» после установки оборудования обязательно прово-

дится индивидуальное испытание и оформляется «Акт проведения испы-

таний на герметичность» (в соответствии с Приложением В);

8. Использовать «газовые» ключи и удлинители ключей при монтаже

запрещается, для предотвращения деформации корпуса. Монтаж кранов

необходимо осуществлять путем вращения захватом за грани корпуса.

Использовать корпусную гайку для захвата при монтаже запрещается.

Резьба на монтируемых деталях (труба, сгон) должна соответствовать

ГОСТ 6357;

9. Проверить работоспособность крана поворотом рукоятки, при этом

подвижные части должны перемещаться плавно, без рывков и заеданий.

При наличии протечки через сальниковое уплотнение горловины необхо-

димо снять рукоятку и подтянуть прижимную гайку сальника на угол 30-

60°. При невозможности устранить течь путем подтяжки, использовать

ремкомплект производителя;

10. При монтаже кранов необходимо произвести осмотр поверхности

резьбы крана и ответной части трубопровода. На резьбе не должно быть

забоин, вмятин заусенцев, препятствующих навинчиванию крана.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:

1. Краны являются комплектующей частью изделия (оборудования).

Требования к сроку проведения осмотра (обслуживания) должны быть

совмещены со сроками осмотра изделия;

2. Обслуживание кранов в процессе эксплуатации сводится к периодиче-

ским осмотрам. При этом проверяется ход шпинделя до полного открытия-

закрытия крана, отсутствие течи. При необходимости производится под-

тяжка прижимной гайки;

3. Оценка технического состояния кранов не имеющих видимых дефектов

(трещин, деформаций корпуса, замятия резьб и т. д.) определяется на

специальном стенде.

ОТКАЗЫ И КРИТЕРИИ ПРЕДЕЛЬНЫХ СОСТОЯНИЙ

1. К потенциально возможным отказам арматуры относятся:

- потеря плотности и прочности корпусных деталей;

- потеря герметичности по отношению к внешней среде по уплотнениям;

- потеря герметичности затвора;

- невыполнения функции «открытие-закрытие».

2. К критериям предельного состояния арматуры относятся:

- начальная стадия нарушения целостности корпусных деталей;

- возникновение трещин на основных деталях корпуса;

- заклинивание шаровой пробки.

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ:

1. Краны транспортируются любым видом транспорта в соответствии с

правилами, действующими на транспорте данного вида. Условия транс-

портировки и хранения – по группе 5 (ОЖ4);

2. Краны должны храниться в упакованном виде в закрытом помещении

или под навесом;

3. При отгрузке потребителю краны консервации не подвергаются, так как

материалы, применяемые при их изготовлении, атмосферостойкие и

имеют защитное покрытие;

4. В процессе изготовления, хранения, транспортирования и эксплуатации

при указанных в паспорте параметрах, краны не оказывают вреда окружа-

ющей среде и здоровью человека.

УТИЛИЗАЦИЯ:

Утилизация изделия (переплавка, захоронение, перепродажа) производит-

ся в порядке, установленном Законами РФ от 22.08.2004 г. №122-ФЗ «Об

охране атмосферного воздуха», от 10.01.2003 г. №15-ФЗ «Об отходах

производства и потребления», а также другими российскими и региональ-

ными нормами, актами, правилами, распоряжениями и пр., принятыми

для реализации указанных законов.

ГАРАНТИЯ:

Гарантия производителя – 10 лет с даты ввода в эксплуатацию, но не более

11 лет с даты производства при условии соблюдения требований надле-

жащего хранения, монтажа и эксплуатации, изложенных в данном паспор-

те.

Претензии по качеству можно направить любым удобным способом:

- на почту feedback@ld-pride.ru;

- в телеграмм канал https://t.me/ld_expert;

- по QR-коду указанному ниже.

Т,

0 25 50 75 100 125 150

Типоразмер

DN 15-25 4,0 4,0 3,7 3,1 2,5 1,8 1,3

DN 32-50 2,5 2,5 2,5 2,3 1,8 1,3 0,8

Рр,МПа

1/2" 3/4" 1" 1 1/4" 1 1/2"

КМС

0,259 0,13 0,12 0,11 0,103

Кv, м3/час

17,65 44,38 72,17 123,5 199,4

Характеристика

Условный проход в дюймах

Кv - условная пропускная способность м3/ час

КМС - коэффициент местного сопротивления

LD Pride 47.20.B-НкГк.Б

LD 47.346.20

Контроль качества

ОБРАЗЕЦ
