Описание станка

11.

10.

12.

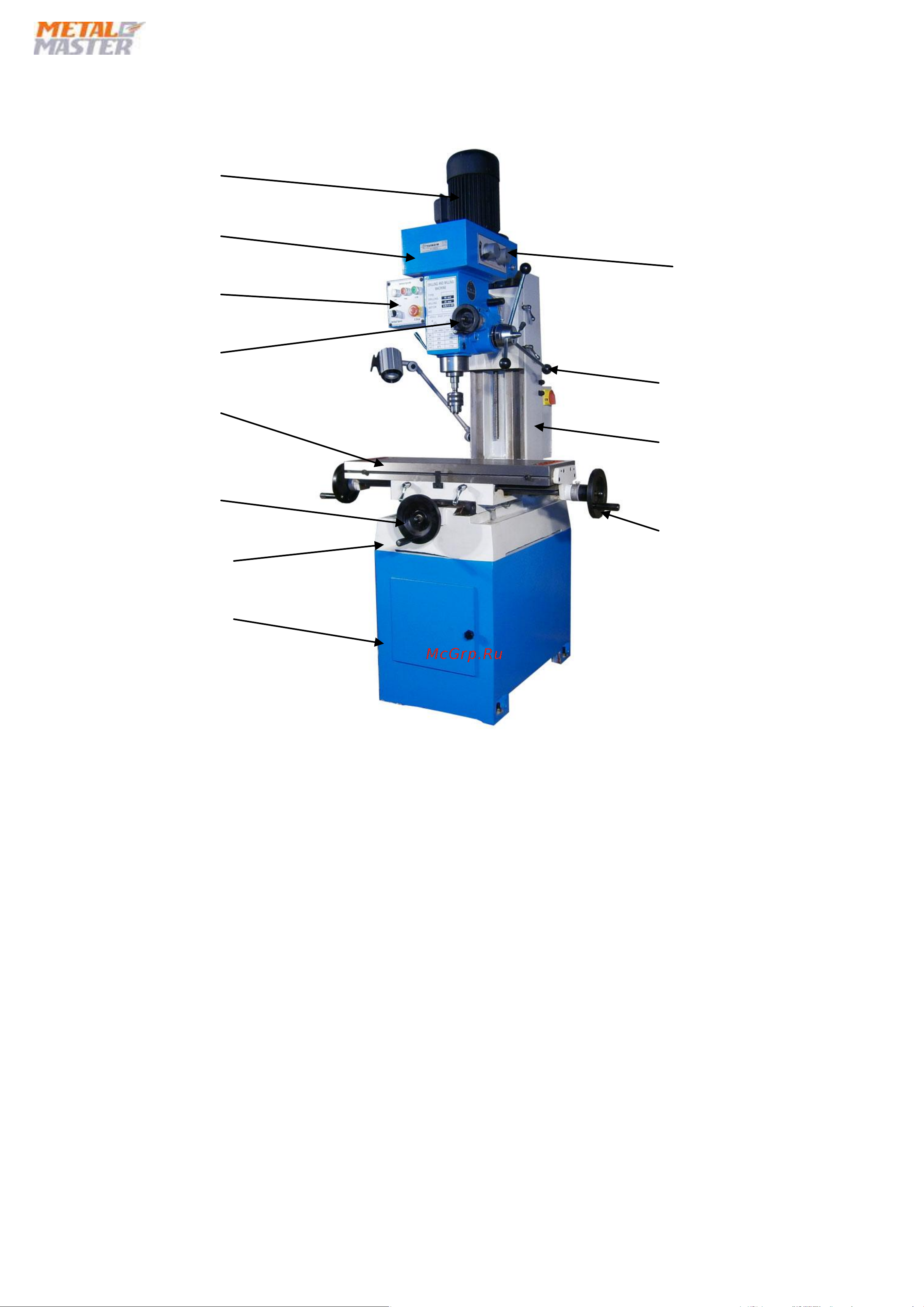

1 Электродвигатель.

2 Фрезерная головка с коробкой передач.

3 Пульт управления.

4 Ручки переключения диапазона скоростей шпинделя.

5 Маховик микроподачи шпинделя.

6 Ручки подачи шпинделя.

7 Стол крестообразный.

8 Маховик ручной поперечной подачи.

9 Маховик продольной подачи

10 Основание станка

11 Стойка

12 Тумба

Корпусные детали станка MetalMaster DMM-50 C, стол (7), основание (10) и стойка(11)

изготовлены из чугуна, что придает станку жесткость и устойчивость к вибрациям. Главный

привод фрезерного станка обеспечивается асинхронным двигателем (1) , который соединен с

коробкой передач. Фрезерная головка с коробкой передач (2) сконструирована так, что может

наклоняться вправо и влево, на стойке фрезерного станка для работы шпинделя под углом.

Стойка (11) фрезерного станка установлена на основании (10), составной частью которого

является крестообразный подвижный стол. Продольная и поперечная подача стола

производится вручную с помощью маховичков (8) и (9).
