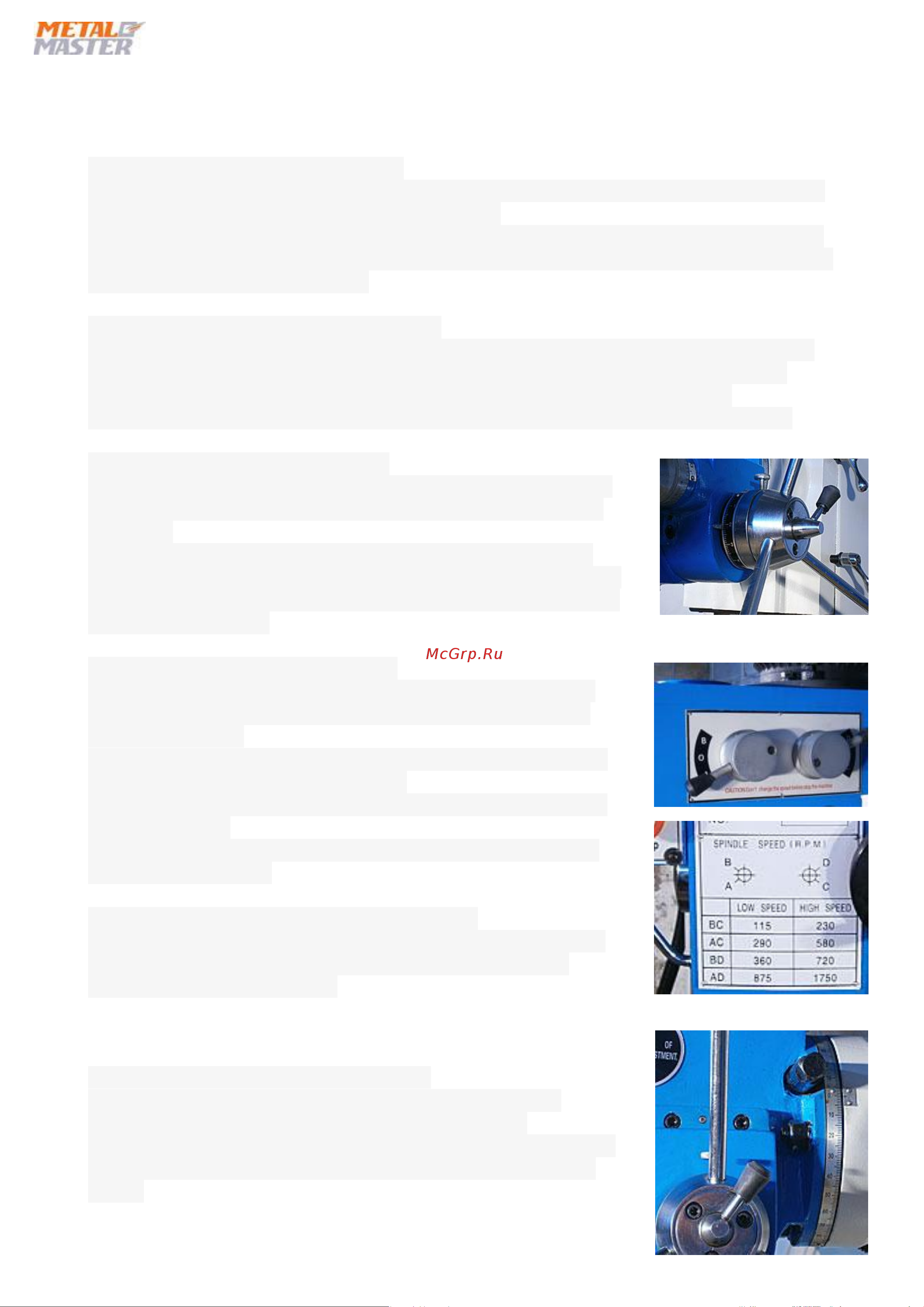

Описание работы оборудования.

Установка высоты фрезерной головки.

Данная регулировка нужна для изменения расстояния между столом и фрезерной головкой

при изменении высоты обрабатываемой заготовки.

Для изменения высоты фрезерной головки открутите два стопорных винта с левой стороны

стойки станка и ручкой изменения высоты фрезерной головки установите требуемую высоту.

Стопорные винты снова закрутите.

Установка инструмента в шпиндель станка.

Установите минимальные обороты шпинделя. В шпиндель станка установите инструмент с

конусной оправкой MK IV и с внутренней резьбой M 12. Удерживая конусную оправку с

инструментом одной рукой, другой закрутите инструментальный шток. Затяните

инструментальный шток ключом. Установите выбранную скорость вращения шпинделя.

Включение микроподачи шпинделя.

Микроподача используется для точной обработки материала при

вертикальной подаче шпинделя. Например, при расточке глухих

отверстий.

Включается микроподача шпинделя с помощью винта с ручкой

расположенной на валу ручной подачи шпинделя. Для включения

микроподачи винт с ручкой необходимо закрутить до упора, а для

отключения открутить.

Выбор скорости вращения шпинделя.

На станке установлен двухскоростной электродвигатель, выбор

скорости осуществляется переключателем на лицевой стороне

коробки скоростей.

Положения ручек переключения скоростей вращения шпинделя,

обозначается буквами «A» «B» «C» «D».

Скорость шпинделя подбирается из вариантов положений обоих

ручек по таблице.

Внимание! Не переключайте скорость вращения шпинделя до

полной его остановки!

Продольное и поперечное перемещение стола.

Продольное и поперечное перемещение стола осуществляется с

помощью маховичков соответствующего перемещения, при

отпущенных стопорных винтах.

Регулировка наклона фрезерной головки.

Для установки фрезерной головки под углом открутите две

зажимные гайки, удерживающие фрезерную головку в

вертикальном положении. Наклоните головку на требуемый угол,

контролируя угол наклона головки по шкале на правой стороне

станка.
