ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
2. «Минимальным» считается расход, при котором счетчик имеет
относительную погрешность 5%. Ниже этого расхода погрешность не
нормируется.
3. «Переходным» считается расход, при котором счетчик имеет
относительную погрешность 2%. Ниже этого расхода погрешность
составляет 5%.
4. «Эксплуатационным» считается расход, при котором счетчик может
непрерывно работать в течение заявленного срока службы.
5. «Номинальным» считается расход равный 0,5 максимального. При данном
расходе счетчик может работать непрерывно в течение длительного
времени.
6. «Максимальным» считается расход , при котором потери давления на
счетчике составляют 1 бар. При этом расходе счетчик может работать не
более 1 часа в сутки.
7. При установке обратного клапана в присоединительный полусгон потери
давления по таблице 2 п. 8 увеличиваются на 20%.
8. Цифра в скобках обозначает длину счетчика с установленными полусгонами..
5.Устройство и принцип работы

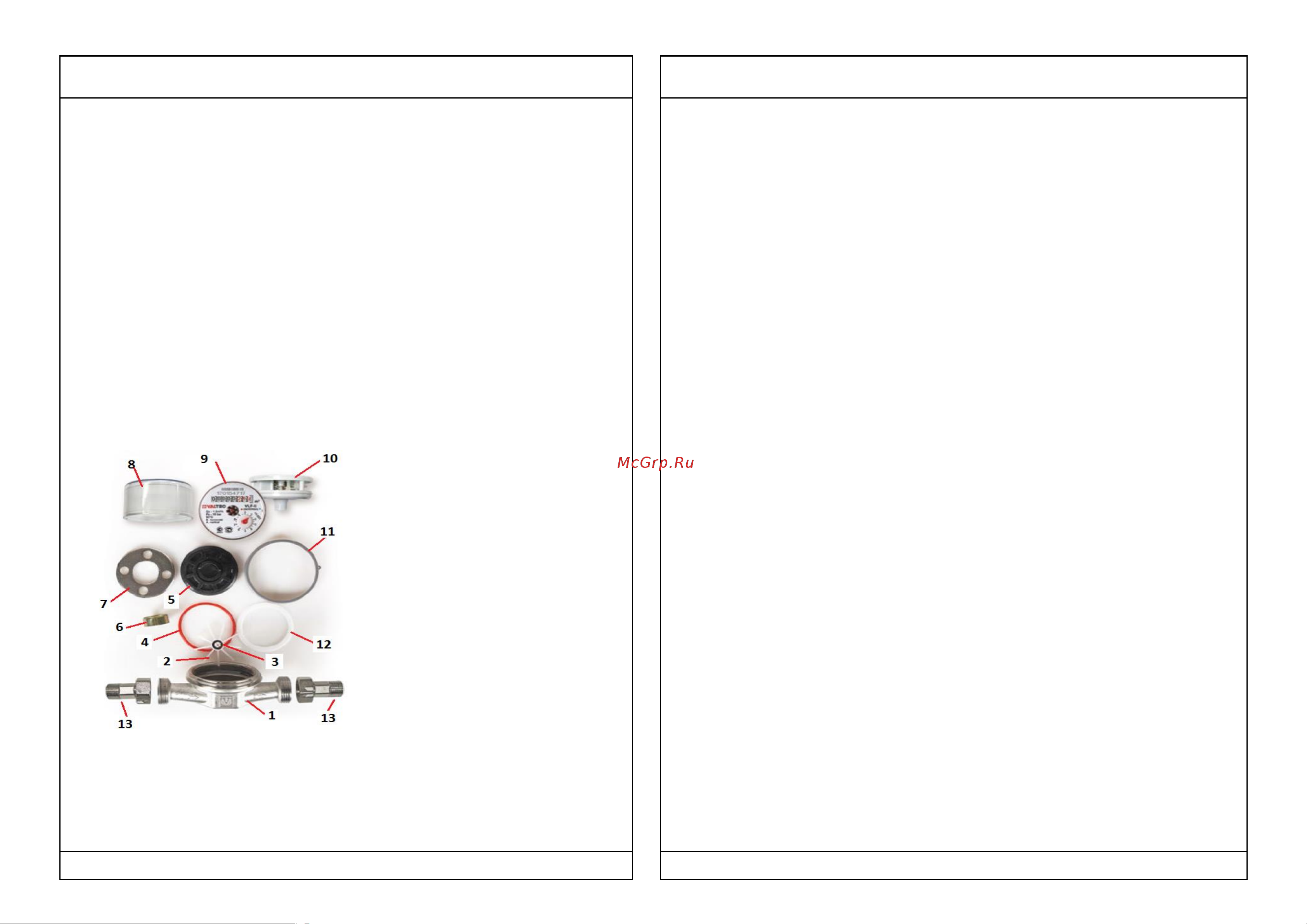

Рисунок.1 Конструкция счетчика в разобранном виде
5.1.Изделие представляет собой одноструйный, сухоходный, крыльчатый
счетчик. В проточной части счетчика расположена крыльчатка 2, которая
вращается под действием потока воды. Счетный механизм счетчика имеет
механизм часового типа 10, вращающийся под действием синхронной
магнитной муфты 3, помещенной в анодированный стальной экран 6,
исключающий влияние на показания прибора внешних магнитных полей.
Принцип действия счетчика основан на измерении числа оборотов
крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток
воды направляется через струевыпрямитель входного патрубка корпуса
счетчика в измерительную полость, где под его действием вращается
крыльчатка 2 с прикрепленным к ней магнитом 3. Число оборотов
крыльчатки пропорционально количеству протекающей через счетчик воды.
Магнит 3 , установленный в ступице крыльчатки 2, передает вращение на
ведомый магнит синхронной муфты, находящейся в счетном устройстве 10.
Счетный механизм изолирован от измеряемой среды специальной
крышкой 8.
Корпус счетчика соединяется со счетным устройством пластмассовым
пломбировочным кольцом 11 .
Счетный механизм приводит число оборотов крыльчатки к значению
объема, протекающей воды в м
3
. Счетный механизм имеет восемь роликов и
один стрелочный указатель для определения объема воды в м
3
.
В счетном механизме имеется контрольная звездочка, обеспечивающая
повышение разрешающей способности счетчика при его поверке на
установках с автоматическим съемом сигналов, а также позволяющая
осуществлять дистанционную регистрацию объема воды, прошедшего через
счетчик.
Настройка счетчика производится с помощью настроечного диска 5, который
имеет со стороны измерительной камеры две неподвижных лопасти,
изменяющих скорость потока в камере. Настроечный диск крепится к
корпусу с помощью прижимной гайки 7. Герметичность соединения
обеспечивается уплотнительным кольцом 4.
Крепление счетчика к трубопроводу осуществляется с помощью двух
полусгонов 13, снабженных паронитовыми прокладками. Полусгоны имеют
ушки для пломбировки.
В комплект поставки счетчика VLF-15-1,5 кроме двух полусгонов входит
обратный клапан, который прилагается отдельно и, при желании
потребителя, может быть им самостоятельно установлен в полусгон.
Полусгоны имеют ушки для пломбировки.
Детали счетчика выполнены из материалов, не снижающих качество
воды, стойких к ее воздействию в пределах рабочего диапазона температур и
допущенных к применению Минздравом России.
5.2. Длина счетчиков без полусгонов Dу15-80 и 110мм; Dу20-105мм. Длина
счетчиков с полусгонами Dу15-140 и 170мм; Dу20-205мм.
5.3. Производитель оставляет за собой право внесения изменений в
конструкцию, улучшающие качество изделия при сохранении основных
1-корпус(латунь СW617N)
2- крыльчатка (PPR100+FG)
3- ведущий магнит (4POL)
4 -уплотнительное кольцо (Silicone)
5-настроечный диск (ABS+FG)
6- экранирующий цилиндр (сталь)
7-прижимная гайка (оцинк. сталь)
8- крышка (PMMA)
9- 10-счетный механизм (РА-6)
11-пломбировочное кольцо
12-уплотнительное кольцо (FPM)
13-полусгоны (CW617N) с
прокладками из безасбестового
паронита
