ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
технических характеристик. При этом фактический вес изделия не должен
отличаться от веса, заявленного в настоящем паспорте, более, чем на 10%.
6.Визуальное считывание показаний

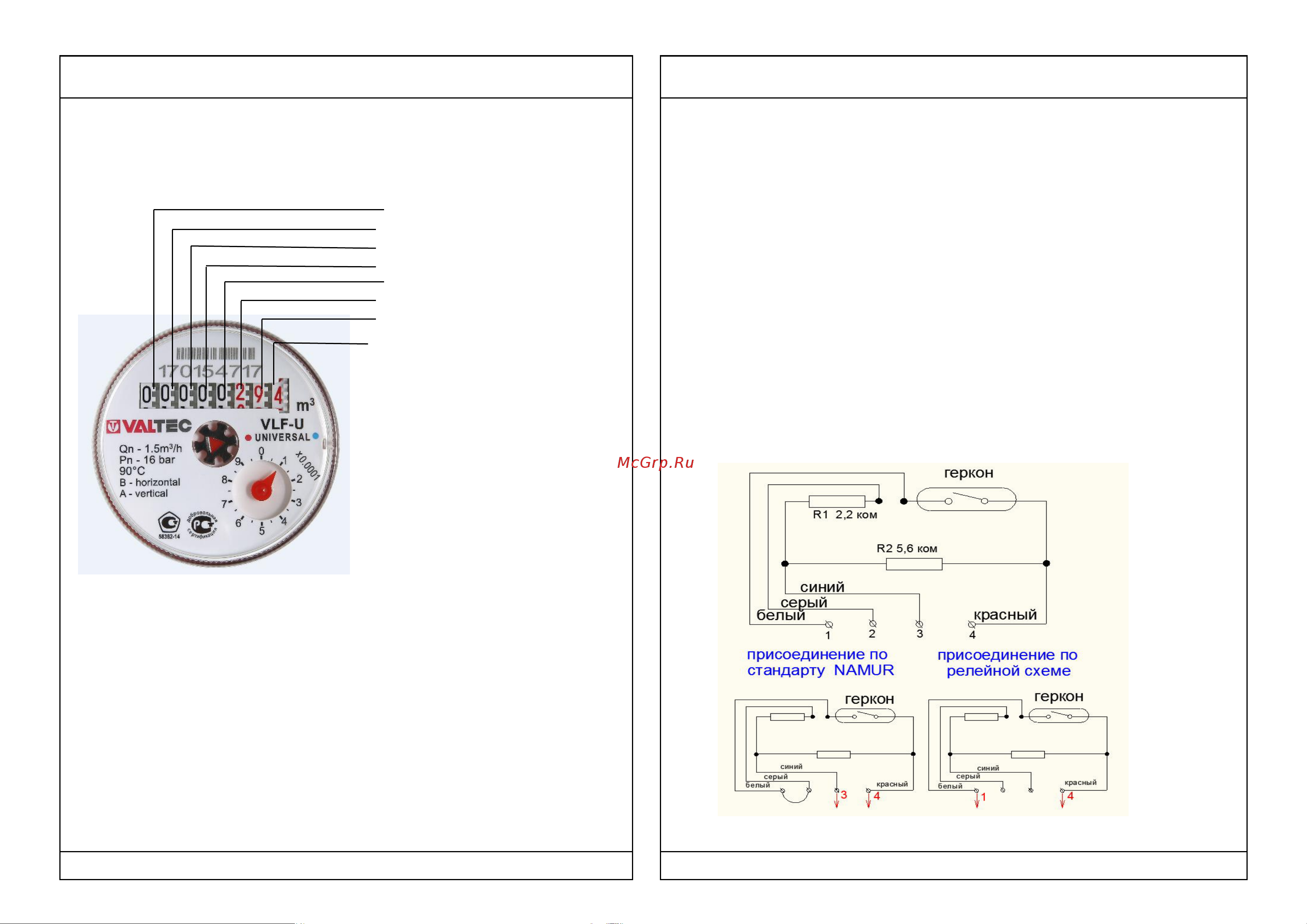

6.1. Показания прибора считываются в прямоугольных окошках табло
(см.рис.2):
десятки тысяч м3;
тысячи м3;
сотни м3;
десятки м3;
м3
сотни литров
десятки литров
литры
Рисунок 2. Табло счетчика
6.2. Один полный оборот красной стрелки табло соответствует расходу 1
литр.
6.3. Данные об объеме воды на табло отображаются накопительно. Это значит,
что для получения значения объема воды, прошедшего через счетчик за
определенный промежуток времени, нужно от показаний прибора в конце
периода отнять показания в начале периода.
Например: предыдущие показания прибора 2387,744, текущие показания
прибора 2401,812. Расход за период со времени снятия предыдущих
показаний до текущего момента:
2401,812-2387,744= 14,068 м3
7. Дистанционное считывание (для счетчиков с импульсным выходом)
7.1. Импульсный выход основан на воздействии магнитного поля
постоянного магнита на геркон, при котором происходит чередующееся
замыкание и размыкание контактов геркона. Геркон формирует пассивный
выходной сигнал («сухой контакт»), который может считываться любым
счетчиком импульсом, вычислителем и регистратором.
7.2. Импульсный выход решен по 4-х проводной схеме (см.рис.3), что
позволяет подключать счетчик как к обычным релейным считывающим
устройствам, так и к устройствам, поддерживающих стандарт NAMUR (DIN
EN 50227, DIN 192234). Стандарт NAMUR предусматривает
возможностью контроля считывающим устройством обрыва провода и
короткого замыкания. Для этого в цепь геркона включены два
дополнительных сопротивления.
7.3. Для присоединения импульсного выхода по стандарту NAMUR провода
1(белый) и 2 (серый) соединяются между собой (шунтируются). Сигнал
передается по проводам 3(синий) и 4 (красный)
7.4. Для присоединения по релейной схеме провода 2 (серый) и 3 (синий) не
используются. Сигнал передается по проводам 1(белый) и 4 (красный).
7.5. Датчик выдает один полный импульс при прохождении 10 л жидкости.
Рис.3 Схема импульсного выхода
Рисунок 3. Схема импульсного выхода.
