10 СВЕДЕНИЯ О ПРИЕМКЕ
Счетчик воды одноструйный «Пульсар» Ду _____ заводской номер _______________,
соответствует требованиям технических условий ЮТЛИ.407223.003 ТУ и признан годным к
эксплуатации.
Импульсный выход
ОТК Дата выпуска
11 СВЕДЕНИЯ О ПОВЕРКЕ
Счетчик воды одноструйный «Пульсар» прошёл поверку в соответствии с таблицей:
Дата поверки Наименование поверки
Результат поверки
(годен/не годен)
Подпись поверителя
Клеймо
поверительного
органа
Дата очередной
поверки
Первичная
до ввода в
эксплуатацию
Годен

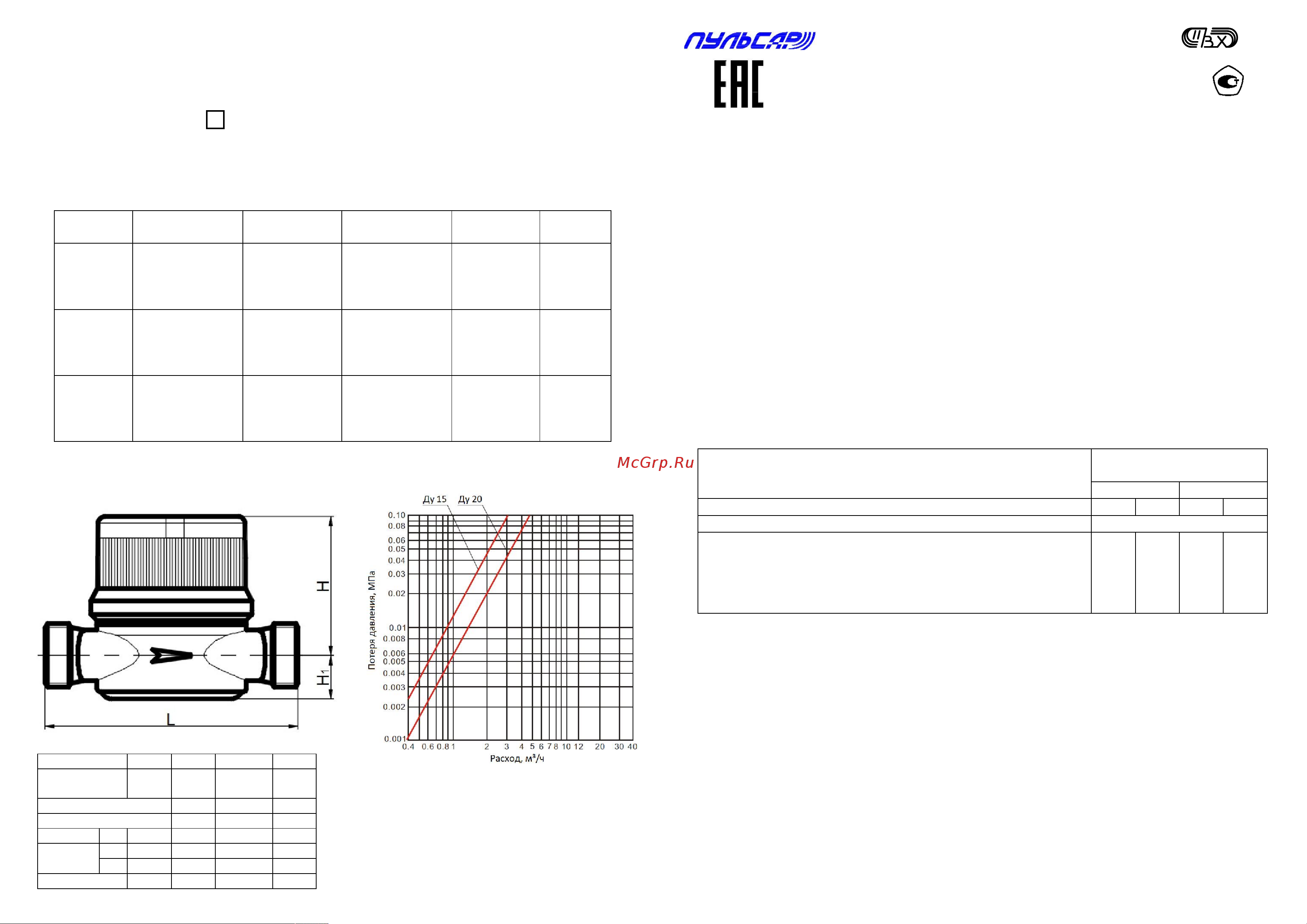

ПРИЛОЖЕНИЕ 1 ПРИЛОЖЕНИЕ 2
Габаритные и присоединительные размеры Диаграмма потери давления
счетчика воды одноструйного «ПУЛЬСАР»
Qn 1,5 1,5 2,5
Монтажная
длина
мм 80 110 130
Резьба счётчика воды 3/4´´ 3/4´´ 1´´
Резьба присоед. частей
1/2´´ 1/2´´ 3/4´´
Длина L мм 80 110 130
Высота
не более
H мм 61 61 72
H
1
мм 17,5 17,5 20
Масса не более
кг 0,45 0,5 0,6
ООО НПП «ТЕПЛОВОДОХРАН»
Счетчик воды одноструйный «Пульсар»
Руководство по эксплуатации (паспорт)
ЮТЛИ.407223.003-01 РЭ (ред.8)
Государственный реестр № 63458-16
ОКПД-2 26.51.63.120
Настоящее руководство по эксплуатации представляет собой эксплуатационный документ,
объединённый с паспортом.
1 НАЗНАЧЕНИЕ
1.1 Счетчик воды одноструйный «Пульсар» предназначен для измерения объема горячей и холодной
питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре
от плюс 5 °С до плюс 90 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см
2
).
1.2 Счётчики соответствуют метрологическому классу В по ГОСТ Р 50193.1 при установке на
горизонтальных трубопроводах индикаторным устройством вверх и классу А – на наклонных и
вертикальных трубопроводах.
1.3 Счетчик воды одноструйный «Пульсар» может дополнительно комплектоваться
импульсным выходом.
Счетчик соответствует требованиям ТР ТС 020/2011. Декларация о соответствии: ТС № RU
Д-RU.АЯ46.В.79161 от 14.07.2015 г, принята ООО НПП «ТЕПЛОВОДОХРАН» (390027, г. Рязань,
ул. Новая, д. 51В, литера Ж, неж.пом. Н2).
2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Основные параметры счётчиков приведены в табл.1.
Таблица 1
Примечания:
1 Наибольший расход Q
max
это расход, при котором потеря давления не превышает 0,1 МПа (1,0 кгс/см
2
) и счетчик может
работать не более 1 ч в сутки.
2 Номинальный расход Q
n
это расход, равный 0,5 Q
max
, при котором счетчик может работать непрерывно в течение
длительного времени.
3 Переходный расход Q
t
это расход, при котором счетчик имеет погрешность ± 2%, а ниже которого ± 5%.
4 Наименьший расход Q
min
это расход, при котором счетчик имеет погрешность ± 5% и ниже которого погрешность не
нормируется.
5 Порог чувствительности - это расход, при котором крыльчатка приходит в непрерывное вращение.
2.2 Предел допускаемой основной погрешности счётчиков при выпуске из производства и при
ремонте не превышает:
в диапазоне Q
min
до Q
t
- ±5%;
в диапазоне Q
t
до Q
max
- ±2%.
2.3 Защита от воздействия внешнего магнитного поля есть.
2.4 Средний срок службы счётчика, лет 12.
2.5 Максимальное напряжение для герконового датчика, В 50.
2.6 Максимальный ток для герконового датчика, мА 50.
2.7 Минимальная длительность импульса герконового датчика, мс 100.
2.8 Вес импульса герконового датчика, л/имп 10.
Наименование основных технических характеристик
Диаметр условного прохода,
мм
15 20
1 Метрологический класс по ГОСТ Р 50193.1 Кл. А
Кл. В
Кл. А
Кл. В
2 Расход воды, м³/ч
Наименьший, Q
min
Переходный, Q
t
Номинальный, Q
n
Наибольший, Q
max
Порог чувствительности, не более
0,06
0,15
1,5
3,0
0,03
0,03
0,12
1,5
3,0
0,015
0,10
0,25
2,5
5,0
0,05
0,05
0,20
2,5
5,0
0,025
