СТС10У.11.00.00.000 РЭ

приведенные в руководстве оператора. Индивидуальные установки для стендов СТС

приведены в приложениях Б.

4 ИНСТРУМЕНТ, ПРИНАДЛЕЖНОСТИ И МОНТАЖНЫЕ ЧАСТИ

4.1 Инструмент и принадлежности

4.1.1 В комплект инструмента и принадлежностей стенда входят:

- принадлежности для регулирования и настройки канала измерения тор-

мозной силы (п. 9.6.2), канала измерения веса (п. 9.6.3) и канала измерения силы

на органе управления тормозной системой (на ДС) (п. 9.6.4);

- ключи;

- рукоятка для датчика силы СТС2.00.30.000;

- упоры колесные;

- мостики СТС10У.11.00.10.500.

4.1.1.1 Ключи предназначены для замков шкафа силового, шкафа приборного

и стойки управления.

4.1.1.2 Применение рукоятки см. п. 3.2.7 и Рисунок 9.

4.1.1.3 Упоры колесные предназначены для установки под свободную ось лег-

кового автомобиля для исключения его перемещения при диагностировании.

4.1.1.4 Мостики (Рисунок 11) предназначены для облегчения проезда через

стенд задним ходом (например, когда стенд смонтирован в помещении без сквозного

проезда).

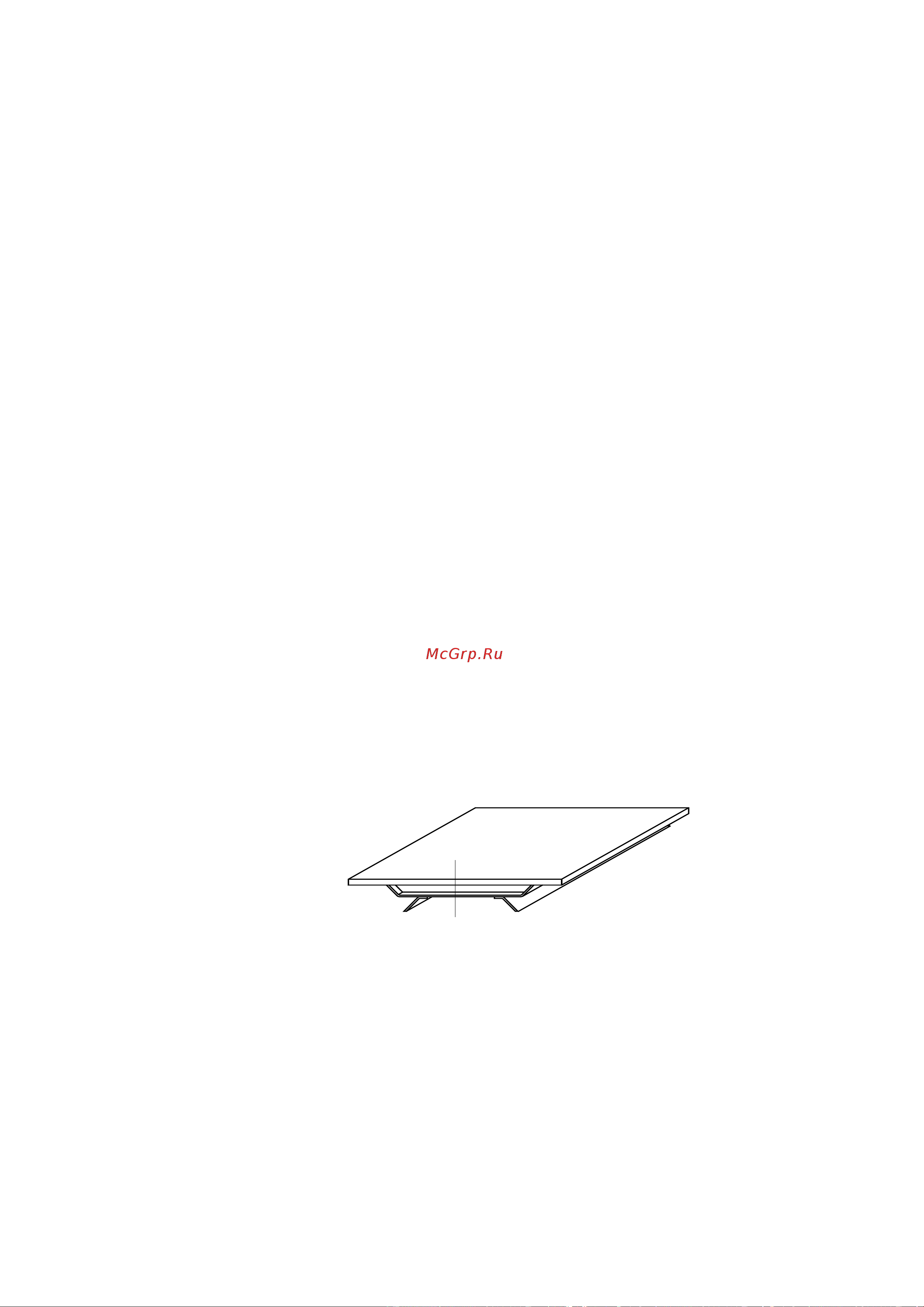

Рисунок 11 - Мостик

4.2 Монтажные части

4.2.1 В комплект монтажных частей стенда входят:

- кабель связи шкафа приборного с комплектом ПК;

- соединительные кабели между шкафом силовым и шкафом приборным;

- хомут;

- рама (поставляется по заказу потребителя).
