РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+
3
IX. Проведение измерений
Перед началом измерений убедитесь в том, что батареи не
разряжены. Для обеспечения точности измерений
необходимо своевременно заменять батареи.

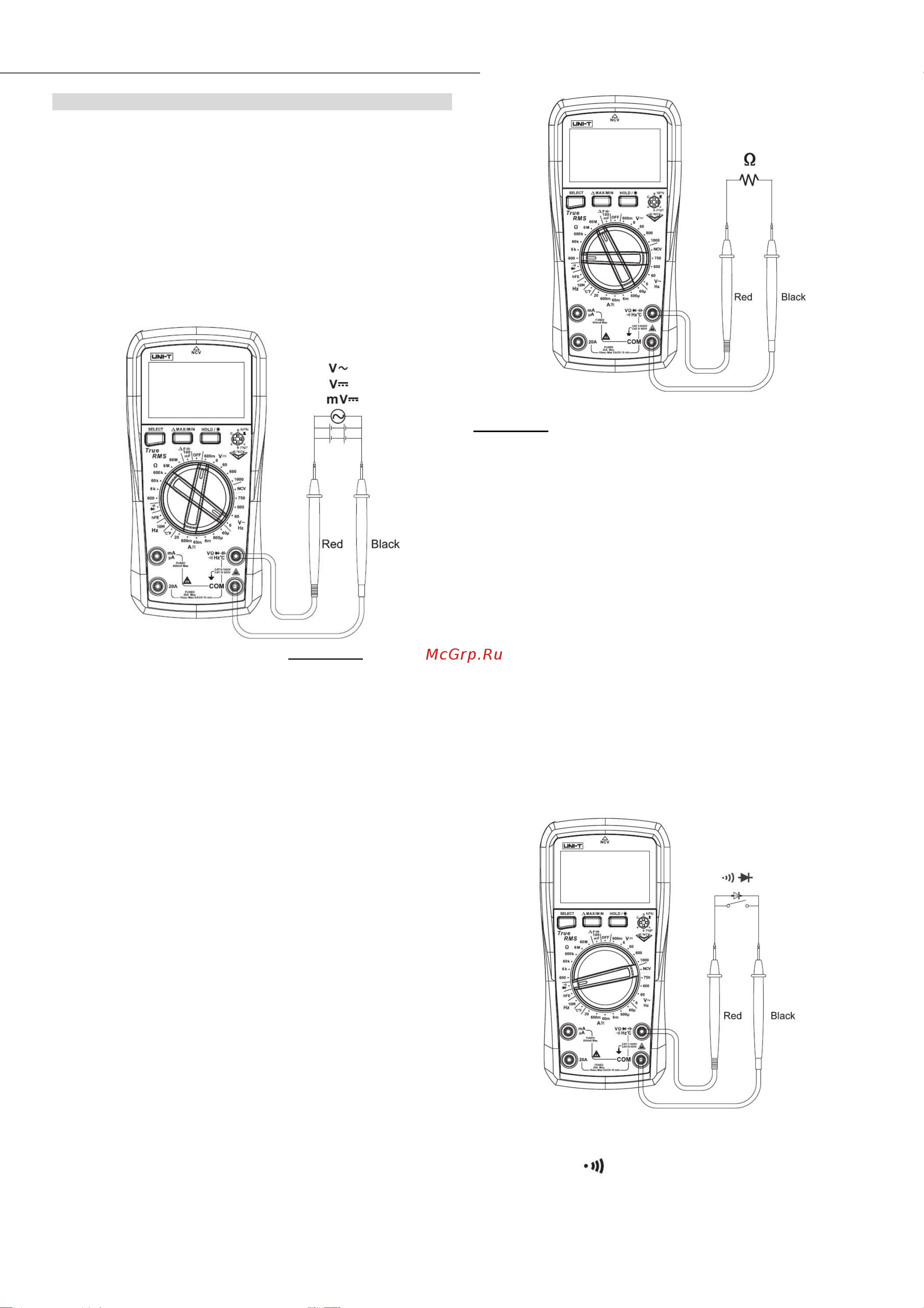

1. Измерение переменного и постоянного напряжения
(Рисунок 2)
1) Поверните переключатель в положение измерения
переменного/постоянного напряжения.
2) Установите красный щуп в красное гнездо (VΩ), а
черный щуп в гнездо «COM» и подключите измерительные
провода параллельно с нагрузкой или источником питания.
3) Прочитайте результаты измерения на дисплее.
Рисунок 2 Внимание:
• Измеряемое напряжение не должно быть выше
1000В постоянного и 750В переменного тока.
• Если диапазон измеряемого напряжения
неизвестен, выберите максимальный предел измерений и
затем соответственно уменьшите (если на ЖК-дисплее
отображается OL, это указывает на то, что напряжение
превышает допустимое).
• Входной импеданс составляет 10МОм. Этот
эффект нагрузки при измерении высокого сопротивления
может вызвать ошибку. Если входной импеданс
измеряемой цепи ниже 10кОм, ошибку можно игнорировать
(≤0,1%).
• Будьте осторожны, во избежание поражения
электрическим током при измерении высокого напряжения.
• Перед использованием проверьте известное
напряжение, чтобы убедиться, что прибор работает
нормально.
2. Измерение сопротивления (Рисунок 3) 1) Поверните
переключатель в положение измерения
переменного/постоянного напряжения.
2) Установите красный щуп в красное гнездо (VΩ), а черный
щуп в гнездо «COM» и подключите измерительные
провода параллельно с сопротивлением.
3) Прочитайте результаты измерения на дисплее.
Рисунок 3.
Внимание:
• Прежде чем измерять сопротивление в цепи,
отключите питание и полностью разрядите все
конденсаторы, во избежание повреждения или неточных
показаний.
• Если сопротивление не менее 0,5 Ом при коротком
замыкании измерительных проводов, пожалуйста,
проверьте измерительные провода на предмет
повреждений или других отклонений.
• Если измеренный резистор разомкнут или
сопротивление превышает максимальный диапазон, на
ЖК-дисплее отобразится «OL».
• При измерении низкого сопротивления
измерительные провода будут давать погрешность
измерения 0,1~ 0,2 Ома. Чтобы получить окончательное
точное значение, значение сопротивления следует
вычесть показания короткозамкнутых щупов из
измеренного значения.
• При измерении высокого сопротивления обычно
для стабилизации показаний требуется несколько секунд. •
Не подавайте напряжение выше 30В, во избежание травм.
3. Измерение проводимости (Рисунок 4)
Рисунок 4
1) Поверните переключатель в положение измерения
проводимости
2) Установите красный щуп в красное гнездо (VΩ), а
черный щуп в гнездо «COM» и подключите измерительные
щупы к контрольным точкам.
