РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT890С/D+
4
3) Прочитайте результаты измерения на дисплее.
Если измеренное сопротивление больше 51 Ома – разрыв
цепи, зуммер не звучит. Если сопротивление менее 10 Ом –
цепь находится в состоянии проводимости, непрерывно
звучит зуммер и горит красный светодиод.
Внимание:
• Прежде чем измерять проводимость в цепи, отключите
питание и полностью разрядите все конденсаторы, во
избежание повреждения или неточных показаний.

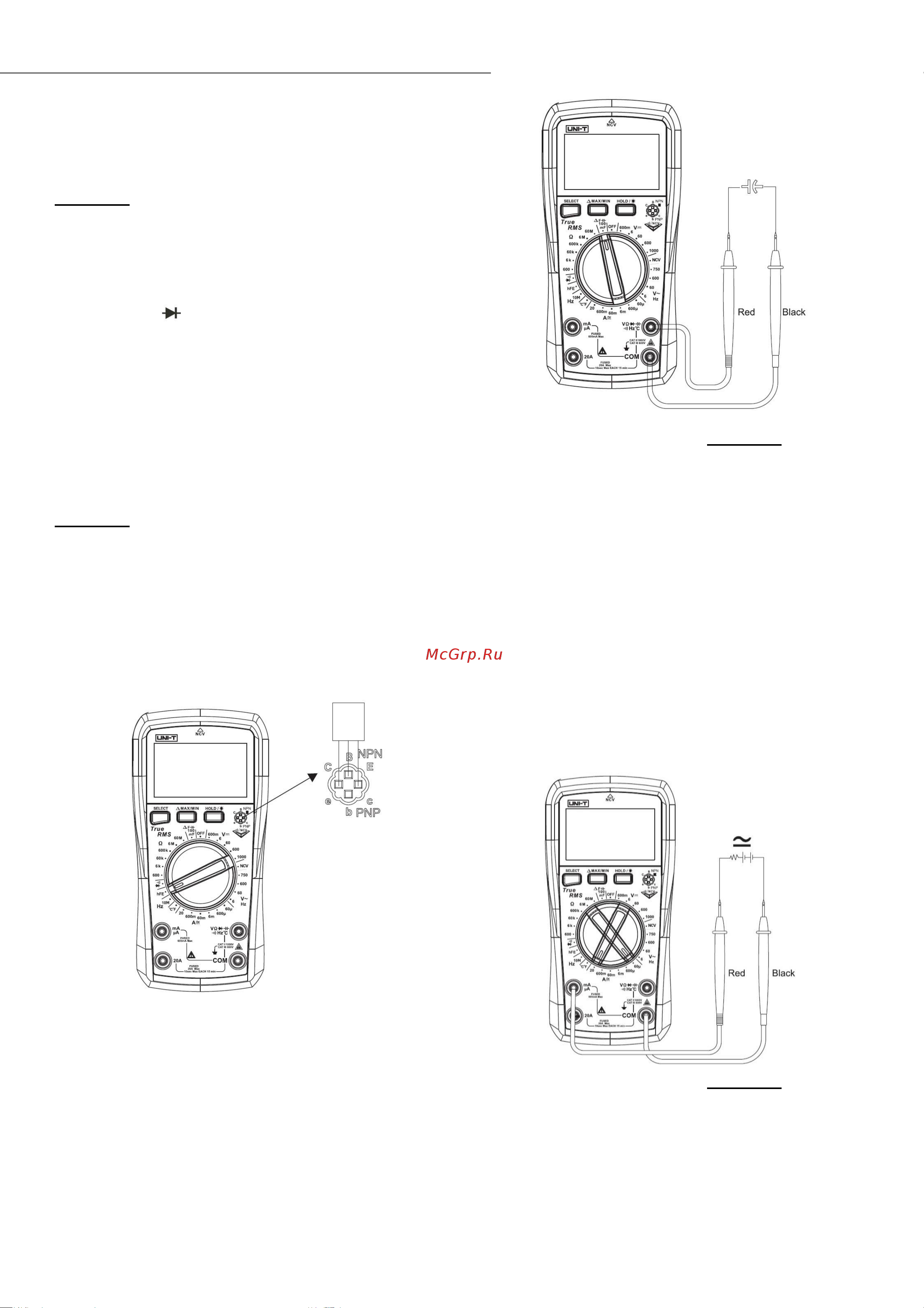

4. Измерение диодов (Рисунок 4)
1) Поверните переключатель в положение измерения
проводимости
2) Установите красный щуп в красное гнездо (VΩ), а
черный щуп в гнездо «COM» и подключите измерительные
щупы к контрольным точкам PN перехода. 3) Прочитайте
результаты измерения на дисплее. Если диод открыт или
его полярность обратная, на дисплее появится символ
«OL». Для кремниевого PN-перехода нормальное значение
обычно составляет около 500-800 мВ (от 0,5 до 0,8В). В
отображения показаний зуммер подает один звуковой
сигнал. Длинный звуковой сигнал указывает на короткое
замыкание.
Внимание:
• Прежде чем измерять диод в цепи, отключите питание и
полностью разрядите все конденсаторы, во избежание
повреждения или неточных показаний.
• Диапазон подаваемого напряжения около 3В, ток ~1 мА
5. Измерение hFE транзисторов (Рисунок 5)
1) Поверните переключатель в положение «hFE» 2)
Установите транзистор в гнездо: база (B), эмиттер (E) и
коллектор (C) (тип PNP или NPN). Тестер покажет
примерный коэффициент усиления.
Рисунок 5 6. Измерение емкости (Рисунок 6)
1) Поверните переключатель в положение измерения
емкости.
2) Установите красный щуп в красное гнездо (VΩ), а
черный щуп в гнездо «COM» и подключите измерительные
щупы к емкости.
3) Считайте результаты на дисплее. В отсутствие
емкости прибор отображает некоторое значение
(внутреннюю емкость). При измерениях небольшой емкости
это значение должно быть вычтено из измеренного
значения. Также можно воспользоваться режимом
относительных измерений REL, чтобы автоматически
вычесть внутреннюю емкость.
Рисунок 6 Внимание:
• Если измеренный конденсатор замкнут или емкость
превышает максимальный диапазон, на дисплее появится
символ «OL».
• При измерении большой емкости, обычно для
стабилизации показаний требуется несколько секунд.
• Перед измерением полностью разрядите все
конденсаторы (особенно для конденсаторов с высоким
напряжением), чтобы избежать повреждения прибора и
пользователя.
7. Измерение переменного и постоянного тока (Рис. 7) 1)
Поверните переключатель в соответствующее положение
измерения тока.
2) Установите красный щуп в гнездо «mA/uA» или «A»,
черный в гнездо «COM», и подключите измерительные
провода к источнику питания или цепи, подлежащей
тестированию последовательно.
3) Считайте показания на дисплее.
Рисунок 7 Внимание:
• Перед подключением отключите источник питания
в цепи и внимательно проверьте положение входного
разъема и ее переключатель диапазона, чтобы убедиться в
правильности выбора.
• Если диапазон измеряемого тока неизвестен,
выберите максимальный предел и затем соответственно
уменьшите. • Если входные гнезда «mAuA» и «A»
перегружены, встроенный предохранитель перегорает.
