Valtec 1/2
7
6. Визуальное считывание показаний

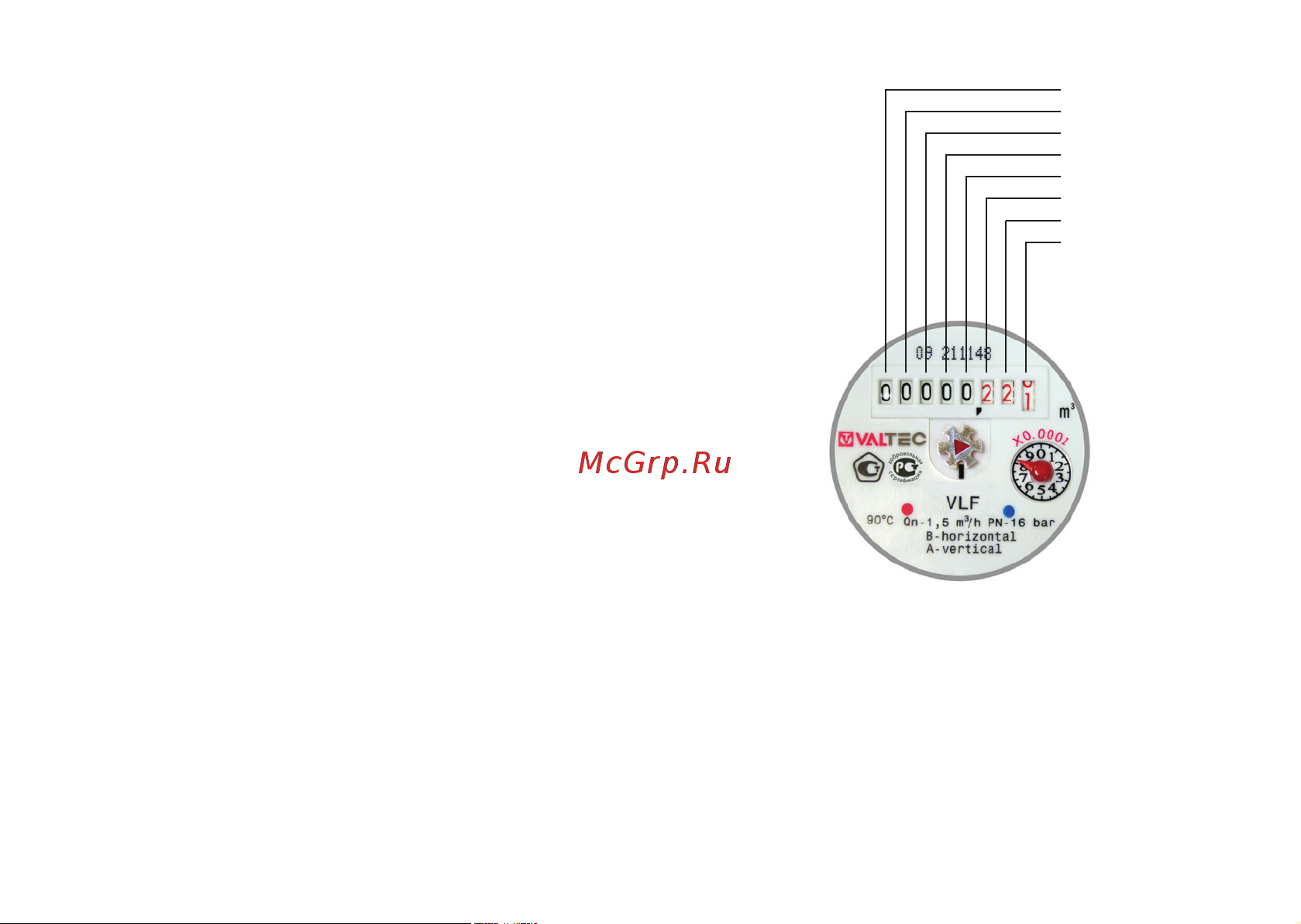

6.1 Показания прибора считываются в прямоугольных окошках табло
(см.рис.2)
десятки тысяч м
3
тысячи м
3
сотни м
3
десятки м
3
м
3
сотни литров
десятки литров
литры
6.2 Один полный оборот красной стрелки табло соответствует расходу
1 литр.
6.3 Данные об объёме воды на табло отображаются накопительно. Это
значит, что для получения значения объёма воды, прошедшей через
прибор за определенный промежуток времени, нужно от показаний
прибора в конце периода отнять показания в начале периода.
Например: предыдущие показания прибора 2387,744, текущие показания
прибора 2401,812. Расход за период со времени снятия предыдущих
показаний до текущего момента:
2401,812-2387,744= 14,068 м
3
7.1 Импульсный выход основан на воздействии магнитного
поля постоянного магнита на геркон, при котором происходит
чередующееся замыкание и размыкание контактов геркона.
Геркон формирует пассивный выходной сигнал («сухой
контакт»), который может считываться любым счетчиком
импульсом, вычислителем и регистратором.
7.2 Импульсный выход решен по 4-х проводной схеме (см.
рис.3), что позволяет подключать счетчик как к обычным
релейным считывающим устройствам, так и к устройствам,
поддерживающих стандарт NAMUR (DIN EN 50227, DIN
192234). Стандарт NAMUR предусматривает возможность
контроля считывающим устройством обрыва провода и
короткого замыкания. Для этого в цепь геркона включены два
дополнительных сопротивления.
7.3 Для присоединения импульсного выхода по стандарту
NAMUR провода 1(белый) и 2 (серый) соединяются между собой
(шунтируются). Сигнал передается по проводам 3(синий) и
4 (красный).
7.4 Для присоединения по релейной схеме провода 2 (серый)
и 3 (синий) не используются. Сигнал передается по проводам
1(белый) и 4 (красный).
7.5 Датчик выдает один полный импульс при прохождении
10 л жидкости.
7. Дистанционное считывание
(для счетчиков с импульсным выходом)
Рисунок 2.
Табло счётчика
