8. Монтаж и подготовка счетчика к работе

8.1 Перед монтажом счетчика следует удалить пластиковые

предохранительные колпачки с патрубков счетчика.

8.2 Перед установкой счетчика следует проверить целостность

термоусадочного кольца и наличие в паспорте клейма о

первичной поверке. При этом заводской номер, указанный

в паспорте, должен совпадать с номером, нанесенным на

циферблат.

8.3 Трубопровод на участке монтажа счетчика должен иметь

прямые участки не менее 3Dу до счетчика и 1 Dу после счетчика.

(Dу – диаметр условного прохода счетчика). Соблюдение

этого условия обеспечивается применением стандартных

присоединительных полусгонов.

8.4 Трубопроводы до и после счетчика должны крепиться

неподвижными опорами, чтобы предотвратить передачу на корпус

счетчика усилий от температурной деформации трубопроводов

и неточности монтажа.

8.5 При установке счетчика следует обращать внимание на то,

чтобы направление потока соответствовало стрелке на корпусе

счетчика.

8.6 Присоединение счетчика к трубопроводу должно быть

плотным, без перекосов, с тем, чтобы не было протечек при

давлении до 1,6 МПа (16 кгс/см

8.7 Присоединение счетчика к трубопроводу с диаметром,

большим или меньшим диаметра условного прохода счетчика,

производится с помощью переходников, устанавливаемых вне

зоны прямых участков.

8.8 Перед счетчиком должен быть установлен фильтр

механической очистки с размером ячейки фильтроэлемента не

более 500 мкм.

8.9 Не допускается установка счетчика на близком расстоянии

от устройств, создающих вокруг себя сильное магнитное поле

(например, силовых трансформаторов).

8.10 Счетчик допускается устанавливать на горизонтальных

и вертикальных трубопроводах. Установка счетчика на

горизонтальном трубопроводе счетным механизмом вниз не

допускается.

8.11

Если трубопровод, в котором установлен счетчик, является

частью заземления, место установки счетчика должно быть

электрически шунтировано. Несоблюдение этого правила может

привести к дополнительной коррозии данного участка трубопровода.

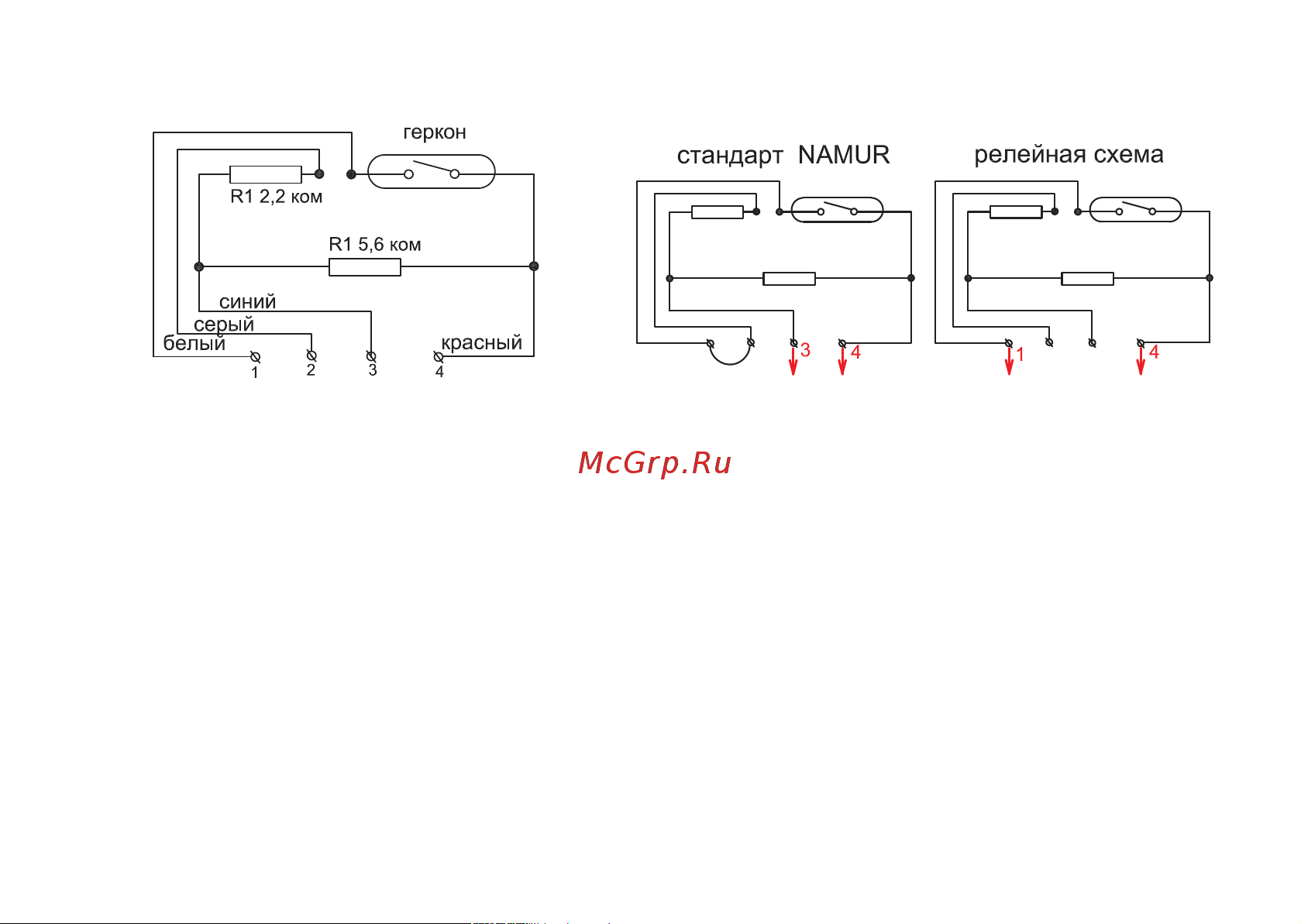

Рисунок 3. Схема импульсного выхода.
