Giraffe GF-MPC02 gf0357 [4/4] Внимание монтаж и подключение устройства производить только

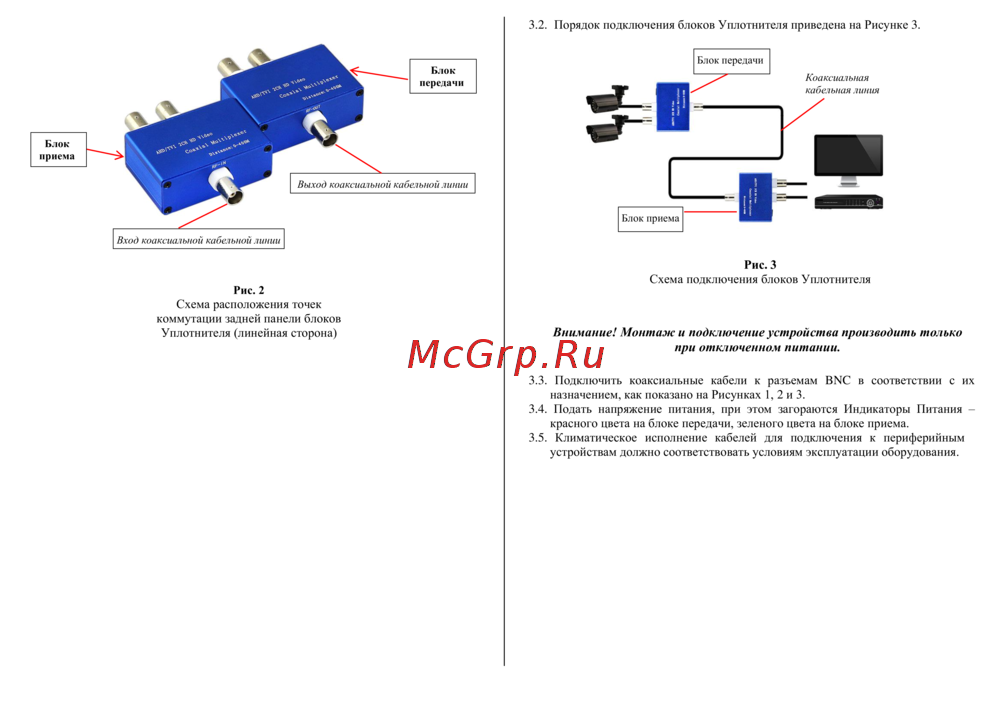

![Giraffe GF-MPC02 [4/4] Внимание монтаж и подключение устройства производить только](/views2/1898408/page4/bg4.png)
3.2. Порядок подключения блоков Уплотнителя приведена на Рисунке 3.
Внимание! Монтаж и подключение устройства производить только
при отключенном питании.
3.3. Подключить коаксиальные кабели к разъемам BNC в соответствии с их
назначением, как показано на Рисунках 1, 2 и 3.
3.4. Подать напряжение питания, при этом загораются Индикаторы Питания –
красного цвета на блоке передачи, зеленого цвета на блоке приема.
3.5. Климатическое исполнение кабелей для подключения к периферийным
устройствам должно соответствовать условиям эксплуатации оборудования.
Рис. 3
Схема подключения блоков Уплотнителя
Блок приема
Блок передачи
Коаксиальная
кабельная линия
Рис. 2
Схема расположения точек
коммутации задней панели блоков
Уплотнителя (линейная сторона)
Вход коаксиальной кабельной линии
Выход коаксиальной кабельной линии
Блок
приема
Блок
передачи
