5.3 Подключение блока питания

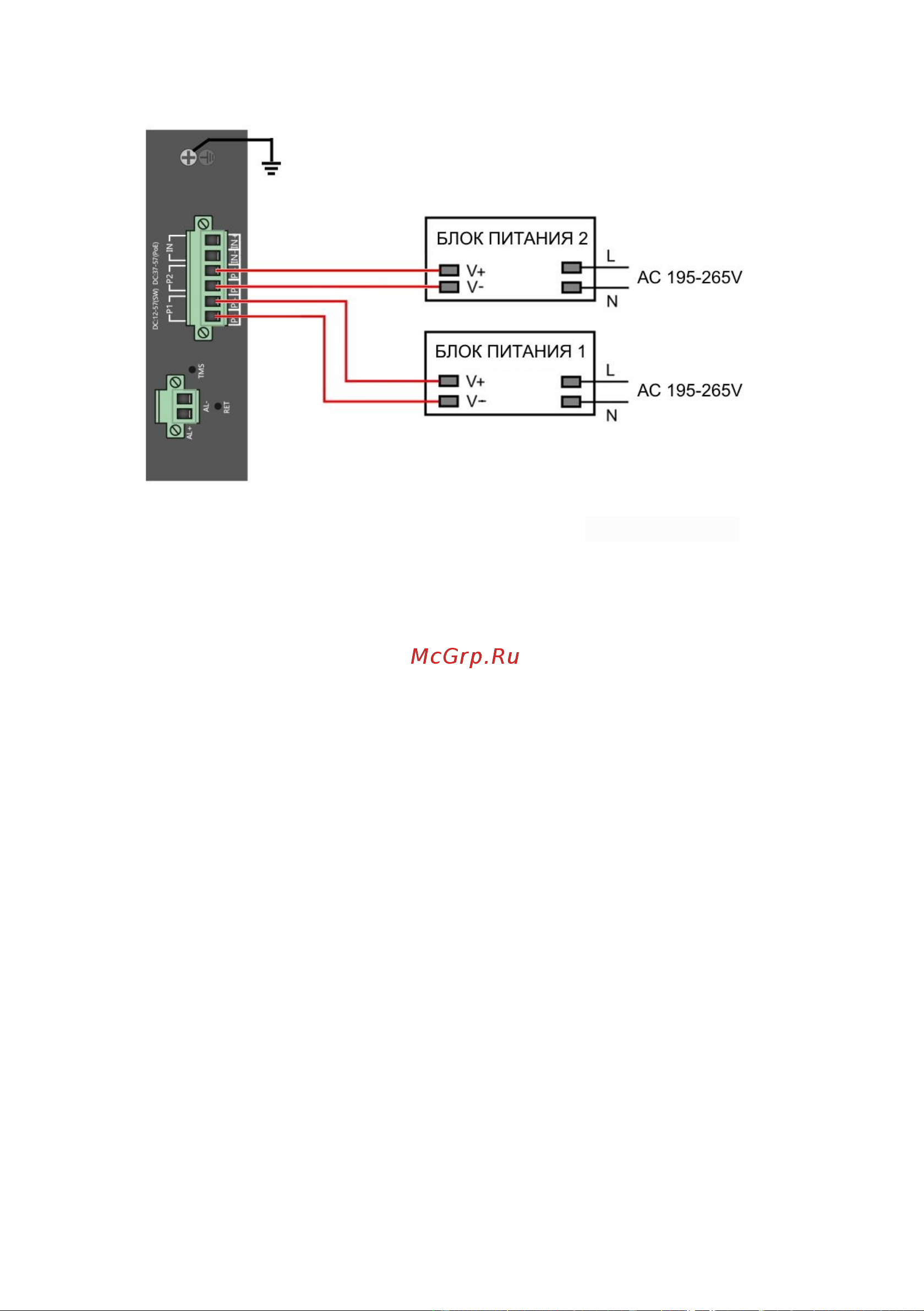

Рис.8 Схема подключения блоков питания к коммутаторам SW-

80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W)

Внимание !

- Перед установкой и подключением коммутатора отключите питание.

- Подключайте кабели от блоков питания к клеммной колодке

коммутатора строго соблюдая полярность.

- Используйте блоки питания соответствующей мощности (зависит от

модели коммутатора, в комплект поставки не входят):

AC195-265V/DC12-57V(4A) для SW-80402/ILS(port 90W 180W)

AC195-265V/DC12-57V(6.5A) для SW-80802/ILS(port 90W 300W)

- При настройке коммутатора информацию о максимальной мощности

используемого БП следует внести в поле Total Power раздела

«Настройка параметров PoE» Web-интерфейса коммутатора для

автоматического расчета текущей нагрузки РоЕ. Процедура описана в п.

11.21.1 настоящего Руководства по эксплуатации коммутатора.

- Для обеспечения функционирования встроенной грозозащиты

необходимо надежно заземлить корпус коммутатора (13) рис.3.

- Максимальная мощность PoE на один порт - 30 Вт. Первый порт

имеет возможность подавать PoE мощностью до 90 Вт методом А и В.

- В случае обнаружения неисправностей не разбирайте устройство

и не ремонтируйте его самостоятельно.
