5.4 Подключение системы оповещения

Коммутаторы SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port

90W 300W) имеют релейный выход типа сухой контакт (NO) для

включения системы тревожного оповещения. Релейный выход

поддерживает управление исполнительными устройствами (сирена,

светодиодное табло и т.д.) мощностью не более 24 Вт. Напряжение

источника питания, подключенного к релейному выходу, не должно

превышать 24 В постоянного тока. Ток, проходящий через реле, не

должен превышать 1 A (Рис.9).

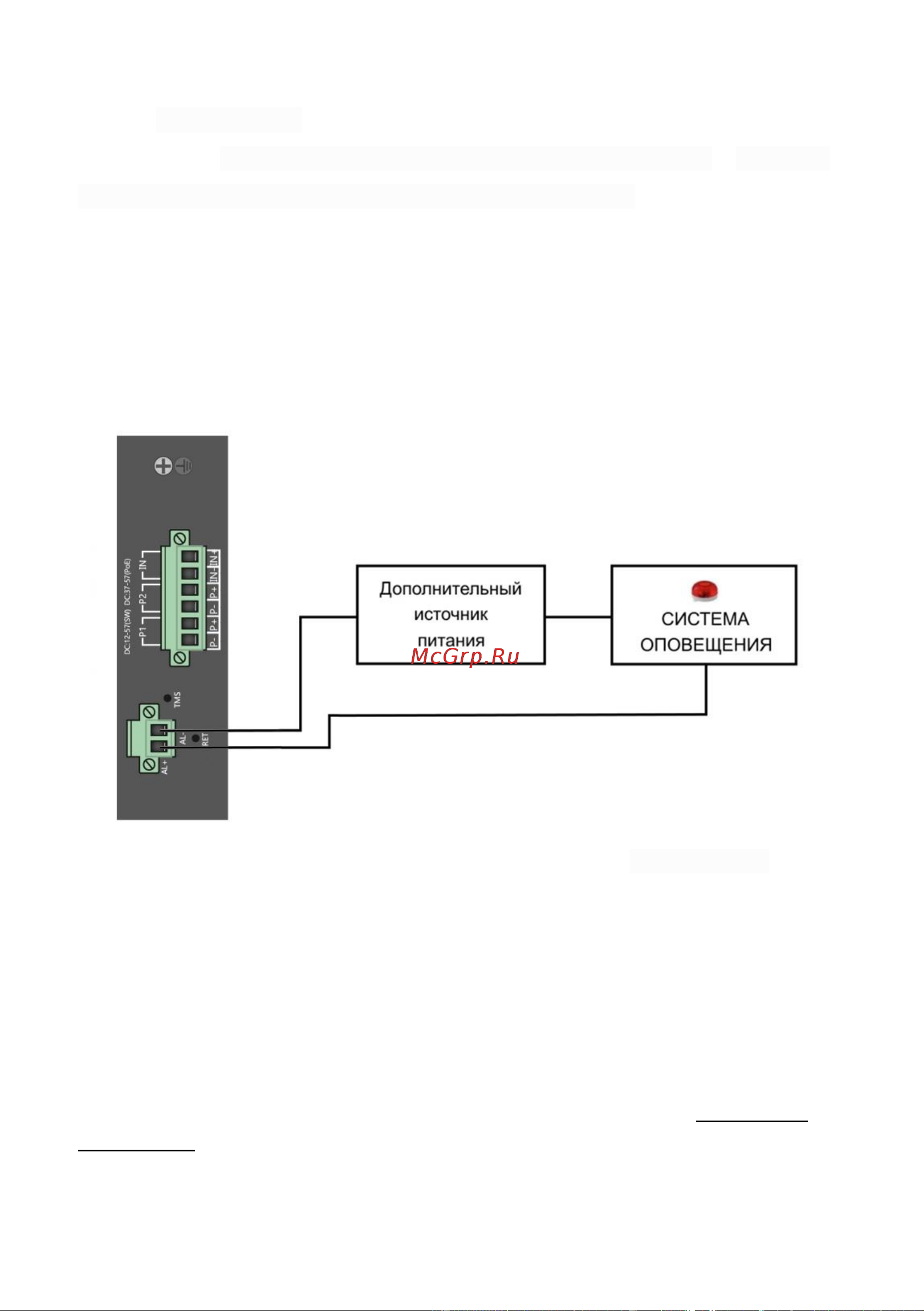

Рис.9 Схема подключения системы оповещения к коммутаторам

SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W)

6. Проверка работоспособности системы

После подключения кабелей к разъёмам и подачи питания на

коммутатор SW-80402/ILS(port 90W 180W) (SW-80802/ILS(port 90W

300W)) можно убедиться в его работоспособности.

Подключите коммутатор между двумя ПК с известными IP-

адресами, располагающимися в одной подсети, например, 192.168.0.2 и

192.168.0.3.
