ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Производитель оставляет за собой право на внесение технических изменений стр. 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая температура

0°C - 50°C

Защита

Класс I - IP20

Напряжение:

Плавкий предохранитель:

230 В~ ± 10%

5AT 5x20мм

Выходы

Насос и котловая автоматика:

Реле с 2 беспотенциальными контактами 8A 250В~

Зоны:

Рекомендуется подключать к каждой зоне не более 4

сервоприводов.

Аттестации

EN 60730-1 : 2003

EN 61000-6-1 : 2002

EN 61000-6-3 : 2004

EN 61000-4-2 : 2001

Низковольтное оборудование 2006/95/CE

Электромагнитная совместимость 2004/108/CE

ПРИНЦИП РАБОТЫ

Основной управляющий модуль WFHC предназначен для применения в напольных системах отопления.

Он может монтироваться как на DIN-рейку, так и непосредственно на стену. Модуль соединяет

комнатные термостаты с сервоприводами. Рабочее состояние сервоприводов показывается при помощи

светодиодов. При помощи разъемов А и В можно управлять работой термостатов через управляющий

таймер (WFHC-TIMER). Как только в одной из зон (помещении) возникает потребность в подаче тепла

реле включает насос или котел. Количество зон (помещений) можно увеличить, подключив допол-

нительный модуль с соответствующим напряжением и предназначенный для того же типа

сервоприводов.

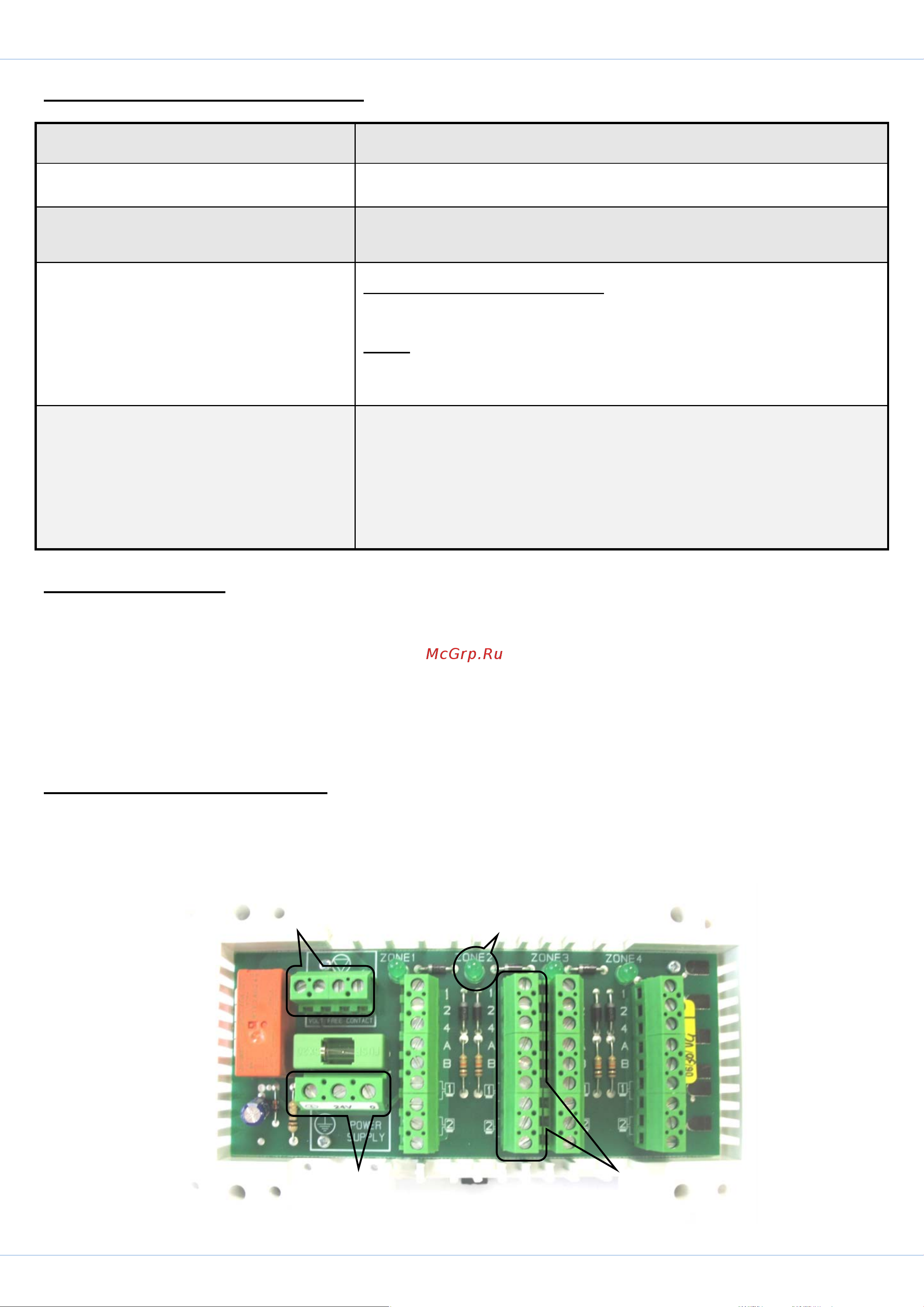

СВЕТОДИОДНАЯ ИНДИКАЦИЯ

Зеленый: - Индикация нагрева (сервопривод(ы), подключенные к зоне

открыты и теплоноситель циркулирует в соответствующих контурах)

Светодиодная индикация

рабочего состояния зоны

Клеммы для

подключения питания

Клеммы покдключения

насоса или котловой

автоматики (2 сухих контакта)

Клеммная колодка для

подключения термостата и

сервоприводов одной зоны
