УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие выполнено в металлическом корпусе с перфорированной пластиковой

передней панелью, на которой расположены кнопка включения/выключения, ЖК-

дисплей и светодиодные индикаторы (см. рисунок 1 приложение 4).

Описание кнопки и светодиодных индикаторов приведено в таблице 2.

Конструкция корпуса позволяет устанавливать изделие как в вертикальном

(используются пластиковые основы), так и в горизонтальном положении (в 19"

телекоммуникационные шкафы и стойки, используются установочные кронштейны).

Высота корпуса 2U.

Пластиковые основы, установочные кронштейны и крепеж входят в комплект

поставки (см. разделы «КОМПЛЕКТ ПОСТАВКИ» и «УСТАНОВКА НА ОБЪЕКТЕ»).

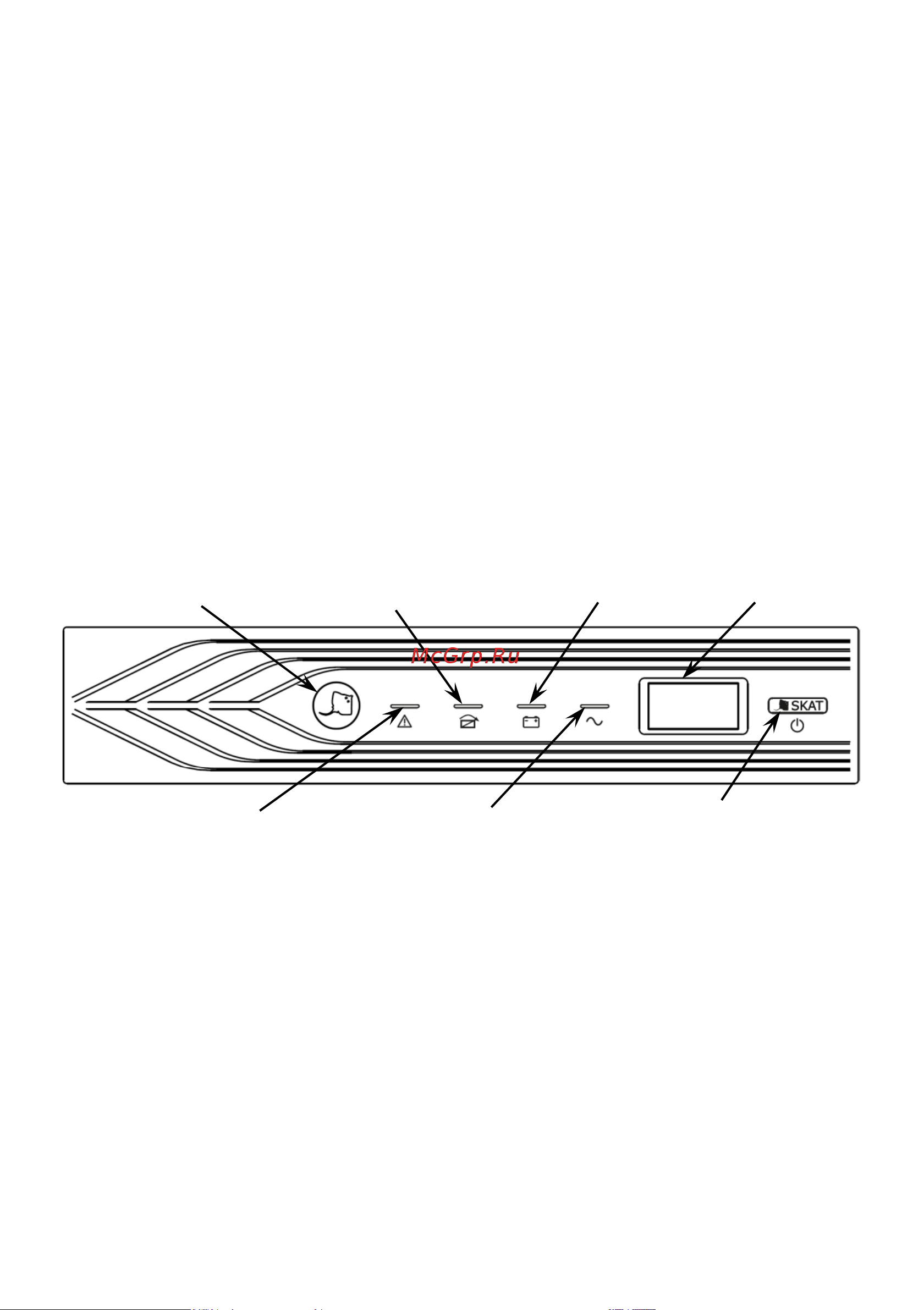

Рисунок 1 — Общий вид передней панели изделия

На задней панели изделия расположены: клеммный блок для подключения цепи

заземления, сетевого напряжения электропитания и нагрузки, разъем для

подключения внешней аккумуляторной батареи, вентиляторы охлаждения и разъемы

коммутационных портов (см. рисунок 2).

На ЖК-дисплее последовательно отображаются основные параметры изделия:

номинальная мощность, модель и версия программного обеспечения, уровень

входного и выходного напряжений, наличие/отсутствие заряженной АКБ, уровень

заряда АКБ в виде графической шкалы, температура внутри корпуса изделия,

мощность нагрузки на выходе в VA, уровень нагрузки на выходе в процентах от

номинальной (см. приложение 4).

Индикатор «ИНВЕРТОР»

Индикатор «АКБ»

Индикатор «ВНИМАНИЕ!»

Индикатор «SKAT»

Индикатор «БАЙПАС»

Кнопка

включения/выключения

ЖК—дисплей
