4. СБОРКА, МОНТАЖ И НАСТРОЙКА
4.1 Внешний вид усилителя интернет-сигнала BAS-2368 показан на рис.2.
4.2 Процесс сборки и монтажа усилителя на мачту показан на рис. 3. Закрепите Г-образную скобу
(поз.4) на корпусе усилителя (поз.1) с помощью входящих в комплект крепежа гаек и шайб. При этом
совместите прорези в скобе и крепежные шпильки (поз.2) таким образом, чтобы метка линии
горизонта на наклейке для используемого стандарта связи совпадала с фактической линией
горизонта.
4.3 Установите на Г-образную скобу крепеж для монтажа на кронштейн – U-образный хомут и зубча-
тый элемент крепления. Закрепите их с помощью винтов, шайб, шайб-гроверов и гаек (поз.5, 6).
4.4 Смонтируйте стеновой кронштейн. При этом учитывайте длину коаксиального кабеля,
соединяющего усилитель и оборудование – расстояние от точки монтажа кронштейна до места
установки модема или терминала ограничено его длиной. Наиболее правильным решением будет
размещение оборудования как можно ближе к усилителю – это значительно снизит потери сигнала в
кабелях . При выборе места установки учитывайте также, что перед усилителем не должно быть
препятствий и металлических предметов ближе 3-5 метров.
4.5 Установите усилитель на кронштейне. Затяните гайки крепления так, чтобы он был достаточно
надежно закреплен, но при этом имелась возможность поворачивать его относительно оси
кронштейна.
4.6 Подключите кабели к разъемам усилителя. Гидроизолируйте разъемы ПВХ-изолентой.
4.7 Проложите коаксиальные кабели с улицы в помещение наиболее удобным для вас способом.
Обратите внимание, что кабели при этом не должны резко перегибаться (переламываться) или
передавливаться! Перегибы и передавленности кабеля могут значительно изменить характеристики
усилителя в сторону ухудшения.
4.8 Отключите модем или иное оборудование от питания (компьютера).
4.9 Подключите кабели к антенным разъемам вашего оборудования, при этом накручивайте
разъемы «от руки» без применения инструментов. Используйте соответствующие переходники.
4.10 Подайте питание на ваше оборудование (подключите его к компьютеру).
4.11 В случае использования с USB-модемом, запустите программу MDMA или войдите в веб-
интерфейс модема для контроля уровня сигнала.
4.12 Сориентируйте усилитель на максимум сигнала, поворачивая его вокруг оси мачты вправо и
влево на небольшие углы и контролируя уровень сигнала с помощью программного обеспечения
вашего оборудования. Рекомендуем при повороте усилителя делать паузу от 1 до 10 секунд. При
необходимости настройте угол места, наклоняя плоскость усилителя вверх и вниз.
4.13 После настройки окончательно затяните гайки крепления.
4.14 Проверить скорость передачи данных Вы можете с помощью сервиса speedtest.net

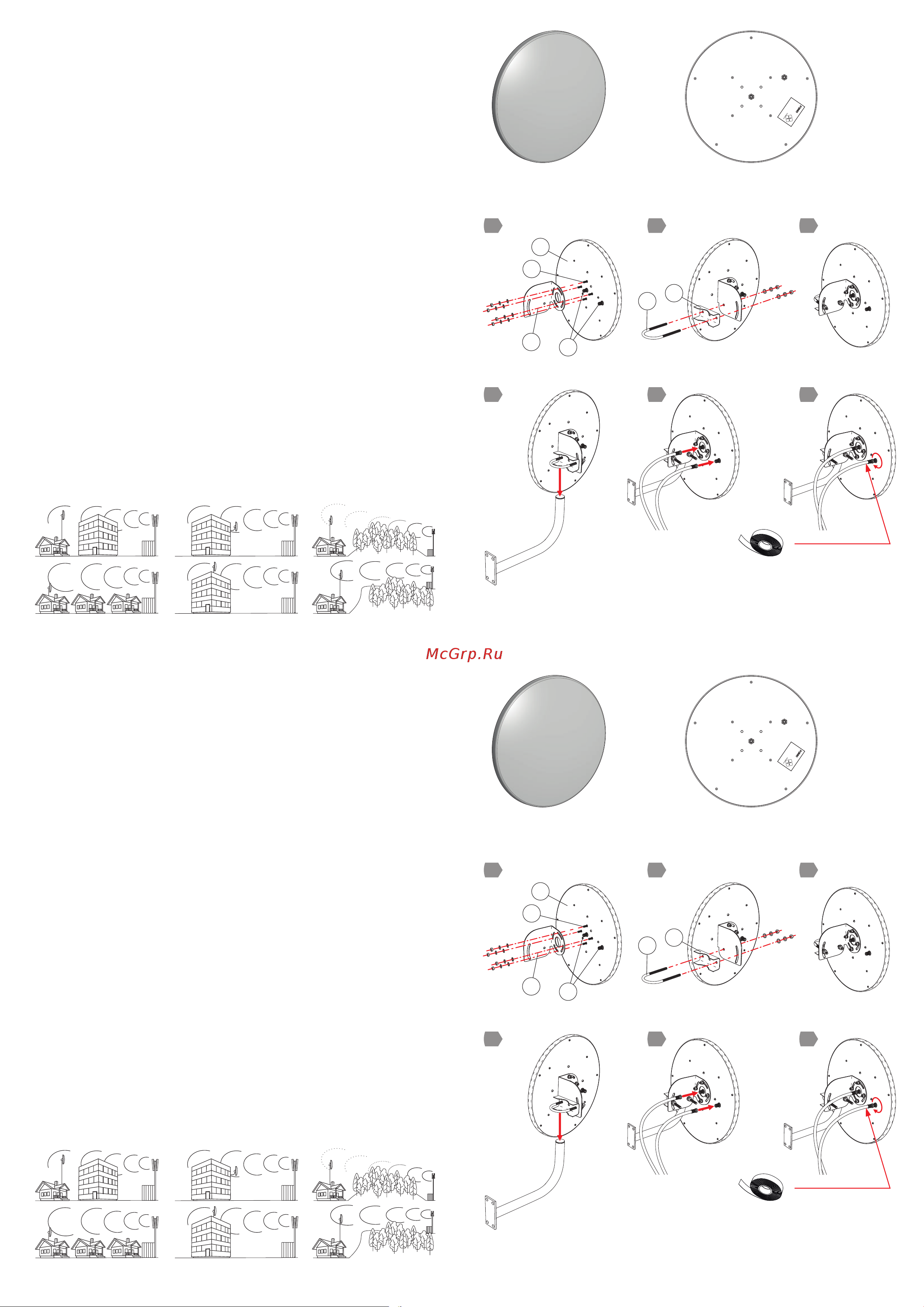

Рисунок 1. Варианты правильной установки усилителя интернет-сигнала
Рисунок 2. Внешний вид и ориентация усилителя интернет-сигнала BAS-2368
Рисунок 3. Сборка BAS-2368
1. Корпус, 2. Шпилька крепления скобы, 3. F-разъем, 4. Г-образная скоба,
5. Зубчатый элемент крепления, 6. U-образный хомут
1
Изготовленно: Россия, Саратов
УСИЛИТЕЛЬ СИГНАЛА
ДЛЯ 2G/3G/4G сетей
BAS-
2368
Рабочие частоты, МГц ...............1700-2700
Усиление, дБ ..............................15
Волновое сопротивление, Ом.... 75
ГОРИЗОНТ
2 3
4 5 6
1
2
3
4
5
6
Изолируйте разъем
ПВХ-изолентой
4. СБОРКА, МОНТАЖ И НАСТРОЙКА
4.1 Внешний вид усилителя интернет-сигнала BAS-2368 показан на рис.2.
4.2 Процесс сборки и монтажа усилителя на мачту показан на рис. 3. Закрепите Г-образную скобу
(поз.4) на корпусе усилителя (поз.1) с помощью входящих в комплект крепежа гаек и шайб. При этом
совместите прорези в скобе и крепежные шпильки (поз.2) таким образом, чтобы метка линии
горизонта на наклейке для используемого стандарта связи совпадала с фактической линией
горизонта.
4.3 Установите на Г-образную скобу крепеж для монтажа на кронштейн – U-образный хомут и зубча-
тый элемент крепления. Закрепите их с помощью винтов, шайб, шайб-гроверов и гаек (поз.5, 6).
4.4 Смонтируйте стеновой кронштейн. При этом учитывайте длину коаксиального кабеля,
соединяющего усилитель и оборудование – расстояние от точки монтажа кронштейна до места
установки модема или терминала ограничено его длиной. Наиболее правильным решением будет
размещение оборудования как можно ближе к усилителю – это значительно снизит потери сигнала в
кабелях . При выборе места установки учитывайте также, что перед усилителем не должно быть
препятствий и металлических предметов ближе 3-5 метров.
4.5 Установите усилитель на кронштейне. Затяните гайки крепления так, чтобы он был достаточно
надежно закреплен, но при этом имелась возможность поворачивать его относительно оси
кронштейна.
4.6 Подключите кабели к разъемам усилителя. Гидроизолируйте разъемы ПВХ-изолентой.
4.7 Проложите коаксиальные кабели с улицы в помещение наиболее удобным для вас способом.
Обратите внимание, что кабели при этом не должны резко перегибаться (переламываться) или
передавливаться! Перегибы и передавленности кабеля могут значительно изменить характеристики
усилителя в сторону ухудшения.
4.8 Отключите модем или иное оборудование от питания (компьютера).
4.9 Подключите кабели к антенным разъемам вашего оборудования, при этом накручивайте
разъемы «от руки» без применения инструментов. Используйте соответствующие переходники.
4.10 Подайте питание на ваше оборудование (подключите его к компьютеру).
4.11 В случае использования с USB-модемом, запустите программу MDMA или войдите в веб-
интерфейс модема для контроля уровня сигнала.
4.12 Сориентируйте усилитель на максимум сигнала, поворачивая его вокруг оси мачты вправо и
влево на небольшие углы и контролируя уровень сигнала с помощью программного обеспечения
вашего оборудования. Рекомендуем при повороте усилителя делать паузу от 1 до 10 секунд. При
необходимости настройте угол места, наклоняя плоскость усилителя вверх и вниз.
4.13 После настройки окончательно затяните гайки крепления.
4.14 Проверить скорость передачи данных Вы можете с помощью сервиса speedtest.net
Рисунок 1. Варианты правильной установки усилителя интернет-сигнала
Рисунок 2. Внешний вид и ориентация усилителя интернет-сигнала BAS-2368
Рисунок 3. Сборка BAS-2368
1. Корпус, 2. Шпилька крепления скобы, 3. F-разъем, 4. Г-образная скоба,
5. Зубчатый элемент крепления, 6. U-образный хомут
1
Изготовленно:
Россия, Саратов
УСИЛИТЕЛЬ СИГНАЛА
ДЛЯ 2G/3G/4G
сетей
BAS-
2368
Рабочие частоты, МГц ...............1700-2700
Усиление, дБ ..............................15
Волновое сопротивление, Ом.... 75
ГОРИЗОНТ
2 3
4 5 6
1
2
3
4
5
6
Изолируйте разъем
ПВХ-изолентой
