БЫСТРЫЙ СТАРТ

TR-900/2100-50-kit

Выбор оптимального расположения внешней антенны.

Желательно установить антенну в зоне прямой видимости базовой станции операто-

ра сотовой связи (рисунок 3).

1. Используйте сотовый телефон для поиска лучшего сигнала сотовой сети. Измерьте

сигнал, принудительно переведя телефон в режим 2G и 3G. По возможности

обойдите вокруг здания, в котором необходимо усилить сигнал, и определите,

с какой стороны поступает наилучший сигнал.

2. Сделайте несколько звонков, чтобы убедиться в правильности места установки

внешней антенны.

Монтаж внешней антенны.

Надёжно закрепите внешнюю антенну снаружи помещения, в месте наилучшего

сигнала (рисунок 4).

1. Наведите внешнюю антенну с максимально возможной точностью на базовую

станцию оператора связи.

2. При установке внешней антенны выше кровли для защиты от попадания молнии

используйте заземление и/или грозозащитные компоненты.

Монтаж внутренней антенны.

Установите внутреннюю антенну на стене в помещении, в котором необходимо

улучшить связь (рисунок 5).

1. Обеспечьте необходимую электромагнитную развязку между внешней и внутрен-

ней антеннами, используя экранирующие и поглощающие свойства перегородок

и стен в помещении.

2. Минимальное рекомендуемое расстояние между внешней и внутренней антенна-

ми — 15 метров.

Установка усилителя.

Установите усилитель в помещении согласно схеме на рисунке 6.

1. Расположите усилитель на расстоянии не менее 1 метра от нагревательных

приборов. Подключите кабельные сборки от антенн к усилителю.

2. Подключите штекер адаптера питания из комплекта поставки к разъёму

«Питание» усилителя. Подключите адаптер питания к розетке электрической сети

220 В.

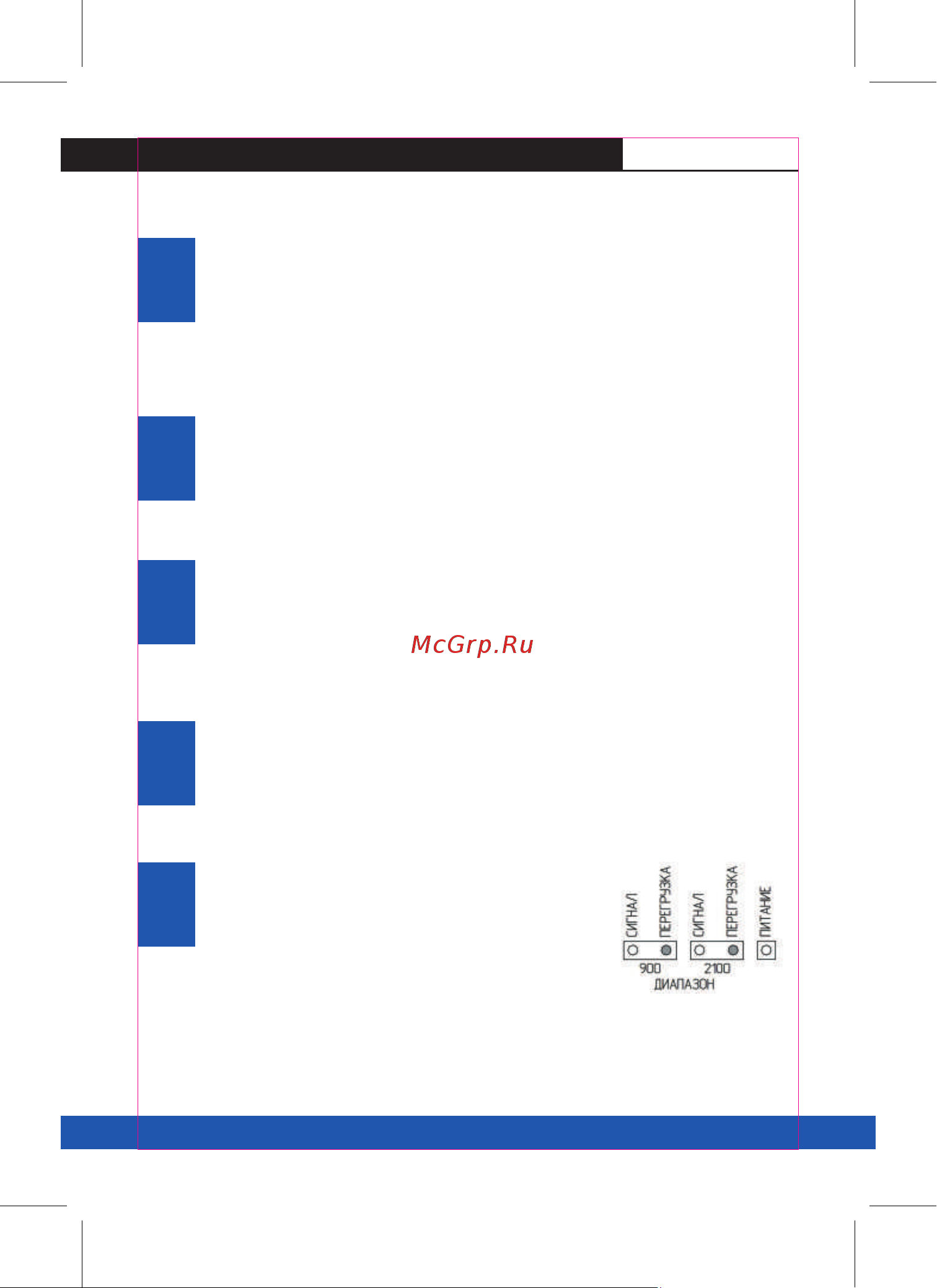

Индикация работы усилителя.

Светодиодные индикаторы помогут правильно

настроить усилитель.

1. Индикатор «Питание» горит постоянно.

2. При нормальной работе индикатор «Перегрузка»

не горит. Индикатор «Сигнал» горит только

при вызове с телефона.

ШАГ 1

ШАГ 2

ШАГ 3

ШАГ 4

ШАГ 5
