TR-900/2100-50-kit

ИНДИКАЦИЯ НА ЛИЦЕВОЙ ПАНЕЛИ УСИЛИТЕЛЯ

ВНЕШНИЙ ВИД И ИНДИКАЦИЯ УСИЛИТЕЛЯ

TR-900/2100-50-kit

Условия, при которых индикаторы светятся

Индикатор светится, когда на входе усилителя присутствует

сигнал (происходит вызов с телефона) или уровень входного

сигнала достиг определённого значения для каждого из диапазо-

нов (диапазон 900 / диапазон 2100). Если вызов не происходит,

а индикатор светится, необходимо разнести внешнюю и внутрен-

нюю антенны как можно дальше друг от друга, используя

в качестве изоляции стены и перегородки здания.

Уровень входящего сигнала для каждого из диапазонов (диапазон

900 / диапазон 2100) граничит с предельными значениями

или превысил их. Возможно возникновение осцилляций (самовоз-

буждения). Свечение индикатора «Перегрузка» не допускается!

Если вызов не происходит, а индикатор «ПЕРЕГРУЗКА» светится,

следует отключить питание, разнести внешнюю и внутреннюю

антенны как можно дальше друг от друга, используя в качестве

изоляции стены и перегородки здания.

Усилитель подключен к сети питания и работает.

LED-индикатор

«Сигнал»

«Перегрузка»

«Питание»

На лицевой панели усилителя размёщен вход для подключения внешней антенны («Внешняя

антенна») и LED-индикаторы режимов работы (рисунок 1).

На тыльной панели расположен вход для подключения внутренней антенны («Внутренняя

антенна») и разъём питания («Питание») для подключения адаптера питания (рисунок 2).

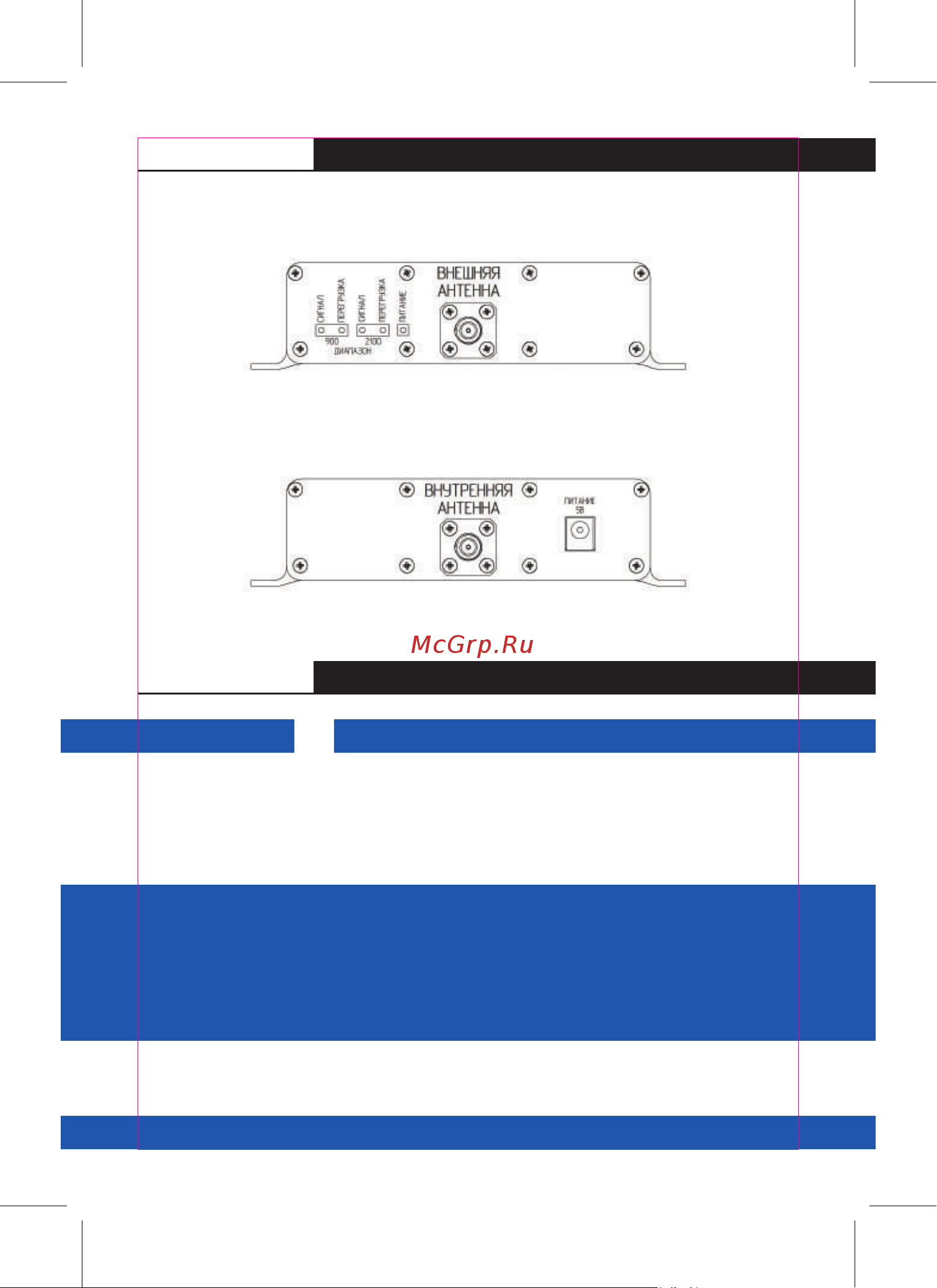

Рисунок 1. Лицевая панель усилителя с LED-индикаторами

Рисунок 2. Лицевая панель усилителя с LED-индикаторами
