5. Установка инжектора с боковой подачей топлива (рис. 2.2)

1. Установите один из переходников (4) в корпус для форсунок с боковой подачей (6).

Необходимо смазать кольцо смазкой.

2. Ввинтите винт (5) в соответствующие отверстия корпуса (6).

3. Установите форсунку (9) с боковой подачей в переходник (4).

4. Зафиксируйте форсунку с помощью прижима (2) и болта (1)

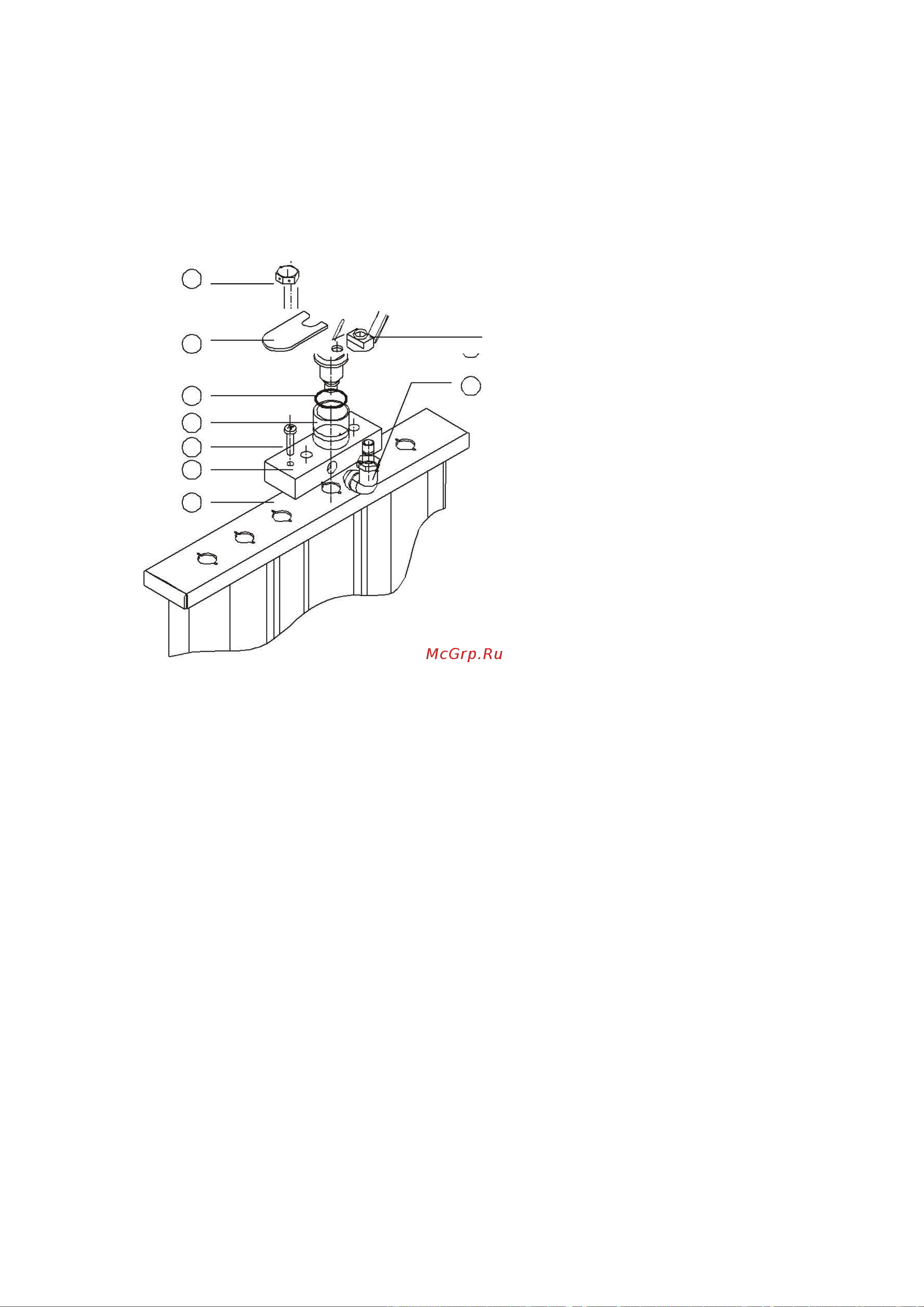

Рис. 2.2 Схема установки инжектора с

боковой подачей топлива

1. Винт

2. Прижимная пластина

3. Кольцо уплотнительное

4. Переходник (в комплекте 4 вида)

5. Винт

6. Корпус для форсунок с боковой подачей

7. Основание крепления рампы

8. «Г» образный штуцер для подключения подачи с жидкостью

9. Форсунка
