6. Установка инжектора для обратной промывки (противотоком) (рис. 2.3)

1. Установите удлинители (8) с обеих сторон опорной пластины (10).

2. Привинтите адаптер для обратной промывки (5) к рампе (4).

3. Поместите нижний адаптер (9) на опорную пластину (10).

4. Установите О-обр. прокладку размером Ø22х3.1 мм на инжектор.

5. Отрегулируйте и закрепите ее на адаптере обратной промывки (5/9).

6. Затяните винт (2).

7. Присоедините шланг подачи топлива к рампе посредством разъема (1).

8. Подключите инжекторы к стенду при помощи электрических вилок.

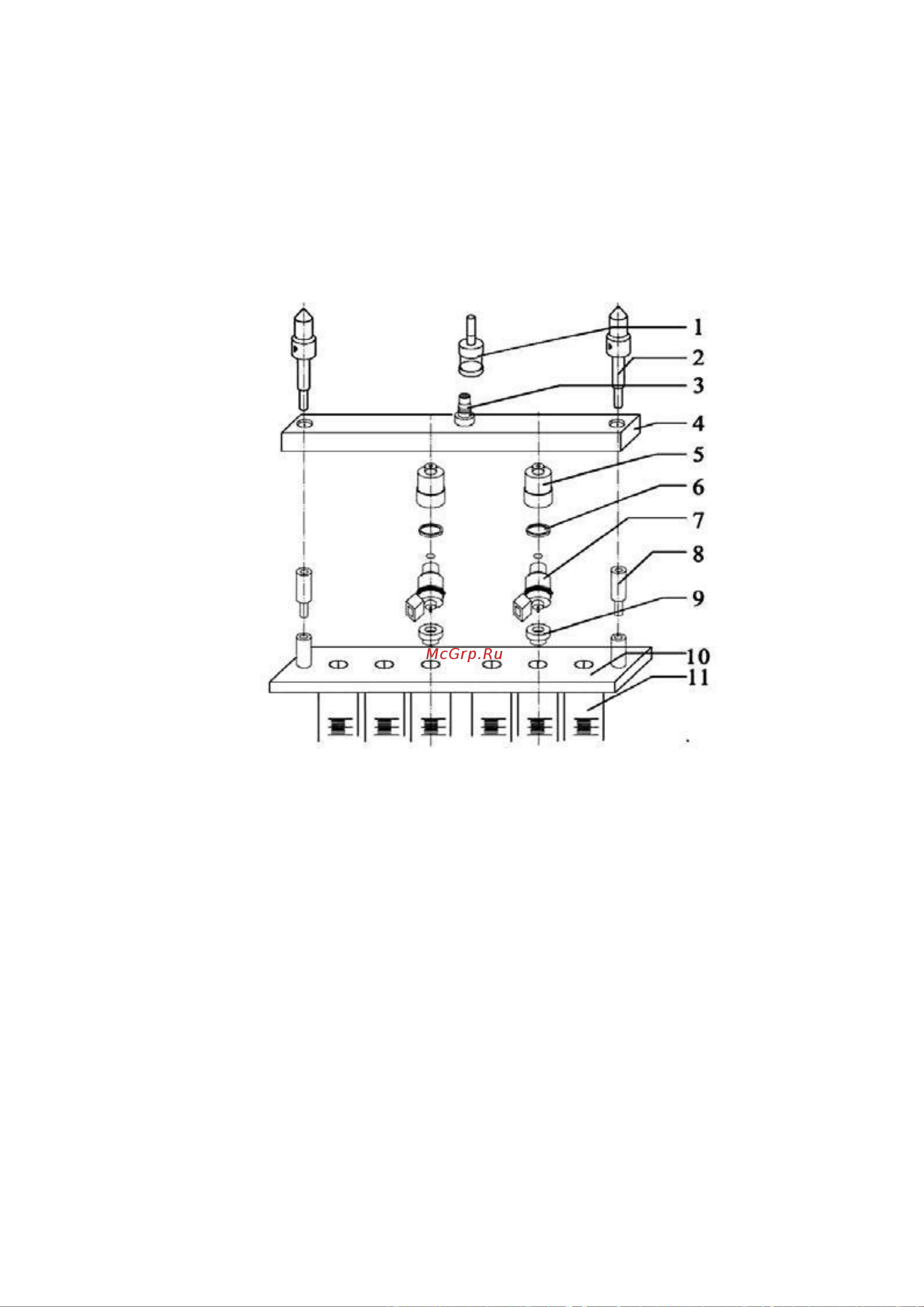

Рис. 2.3 Схема установки держателя для промывки противотоком

1. Соединительный разъем

2. Винт

3. Разъем для соединения с топливопроводным шлангом

4. Рампа

5. Верхний адаптер

6. Герметизирующая прокладка Ø24 мм

7. Инжектор с верхней подачей топлива

8. Удлинитель

9. Нижний адаптер

10. Опорная пластина

11. Измерительная колба
