Порядок выполнения работ:

1） Выберете адаптер обратной промывки (7) и соответствующее уплотнительное кольцо на хвостовик.

2） Вставьте внутрь адаптера обратной промывки уплотнительное кольцо диаметром Ф16.2 (6)

3） Установите форсунки в адаптер обратной промывки распылителем вверх, входным штуцером вниз.

4） Входной штуцер установите в соответствующий адаптер верхней подачи (4).

5） Установите топливный распределитель с форсунками в соответствующие отверстия над мерными колбами.

Равномерно затените прижимные винты (8) для крепления топливного распределителя, как показано на рис. 5.5.

6） Перед обратной промывкой рекомендуется поднять ручку слива топлива, чтобы слить остатки тестовой жидкости

из мерных колб во избежание переполнения в процессе работы.

7） Подключите импульсный кабель к форсункам, установите рабочие параметры и нажмите кнопку [Пуск] для

выполнения функции обратной промывки. Во время обратной промывки давление в системе можно регулировать с

помощью кнопок [+] и [-] на панели управления.

8） Система автоматически остановится после завершения очистки.

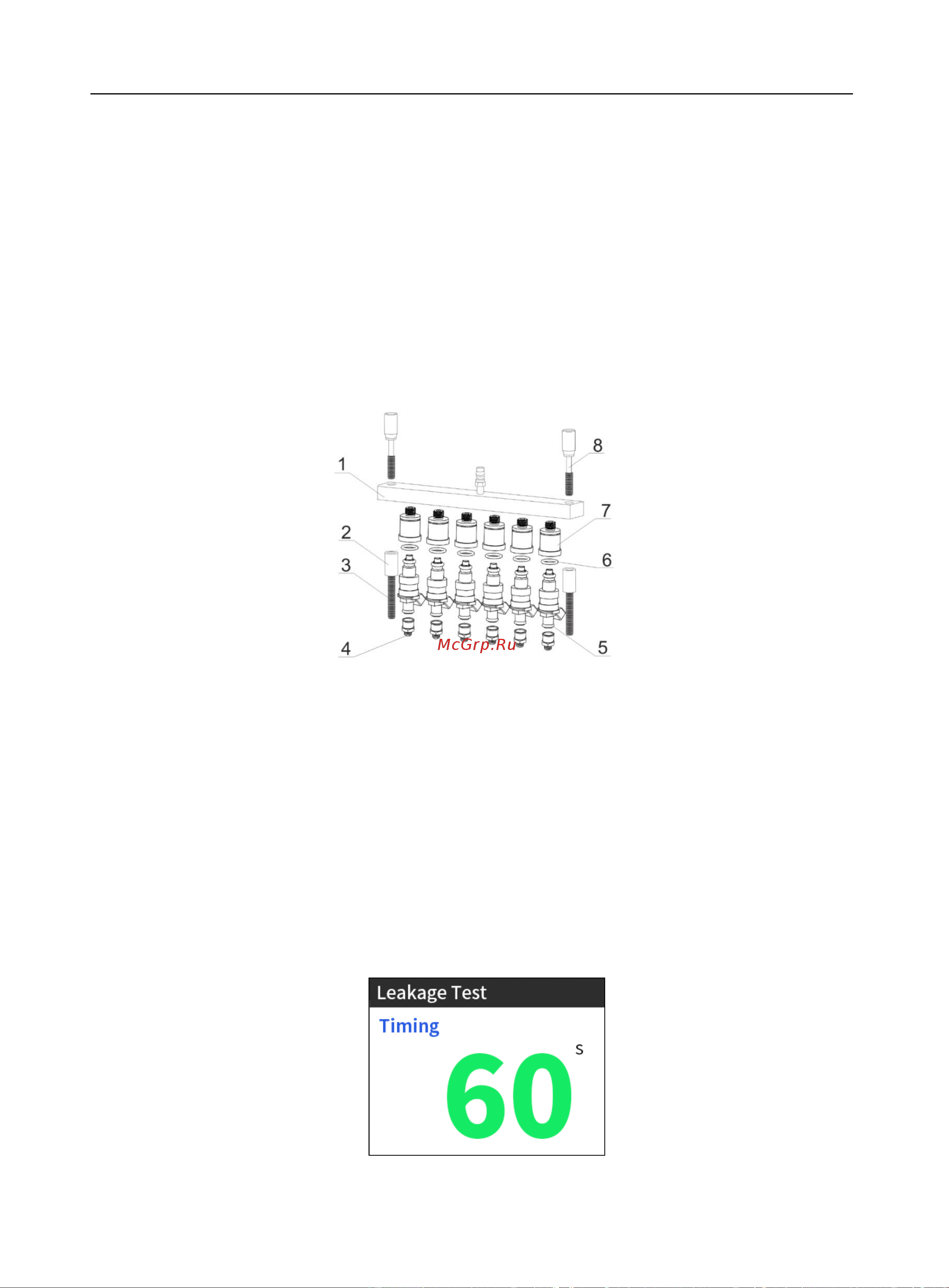

Рисунок 5.5

1-Топливный распределитель; 2- Рифлёная гайка; 3-Регулировочный винт; 4-Адаптер верхней подачи; 5-Форсунка;

6- Уплотнительное кольцо адаптера; 7- Адаптер обратной промывки; 8- Прижимной винт топливного распределителя.

5.2 Испытание на утечку

Испытание на утечку состоит в том, чтобы проверить герметичность игольчатого клапана форсунки под давлением

жидкости в системе, и чтобы выявить отсутствие подтеканий форсунки.

Порядок выполнения работ (подробную информацию о процедуре установки см. в разделе 5.1).

1） Перед выполнением проверки следует поднять ручку слива, чтобы слить тестовую жидкость из мерных колб.

2） Выберите режим Испытание на утечку [Leakage test] и нажмите кнопку [Старт]. Система начнет работать. Оцените

утечки из форсунки по наличию капель на распылителе или их отсутствию. Обычно, не должно образовываться более

одной капли в минуту. По умолчанию, продолжительность тестирования составляет 60 секунд, рис. 5.6. Давление при

тесте на утечку превышает заводское значение на 10%. Давление можно отрегулировать нажатием кнопок [+] и [-].

Рис. 5.6
