CNC-604 / Инструкция по эксплуатации

LAUNCH

5.1.1 Процедура установки и проверки форсунок

1) Выберите соответствующий разъем в соответствии с типом форсунки, установите уплотнительное кольцо (проверьте,

находится ли уплотнительное кольцо разъема в хорошем состоянии), а затем установите разъем с уплотнительным

кольцом на соответствующий соединительный элемент под топливным распределителем.

2) Установите форсунку в прямом направлении (нанесите немного смазки на уплотнительное кольцо форсунки).

3) Отрегулируйте прижим с помощью винтов (1) для крепления топливного распределителя и форсунок к мерным

колбам, затяните прижимные винты равномерно с обеих сторон. Схема установки показана на рис. 5.1.

4) Правильно подсоедините импульсный кабель к форсункам. Если в мерной колбе есть тестовая жидкость, поднимите

ручку слива, чтобы слить ее во избежание переполнения в процессе работы.

5) Выберите режим Проверка баланса производительности и факела распыла [Uniformity/Sprayability test] как показано

на рисунке 5.2; установите соответствующие рабочие параметры, как показано на рисунке 5.3; нажмите кнопку [Пуск]

(Примечание: во время работы поднимите или опустите ручку слива топлива, чтобы слить или прекратить слив тестовой

жидкости). Во время работы давление в системе можно регулировать с помощью кнопок [+] и [-] на панели управления,

как показано на рисунке 5.4.

6) Система автоматически остановится после завершения проверки

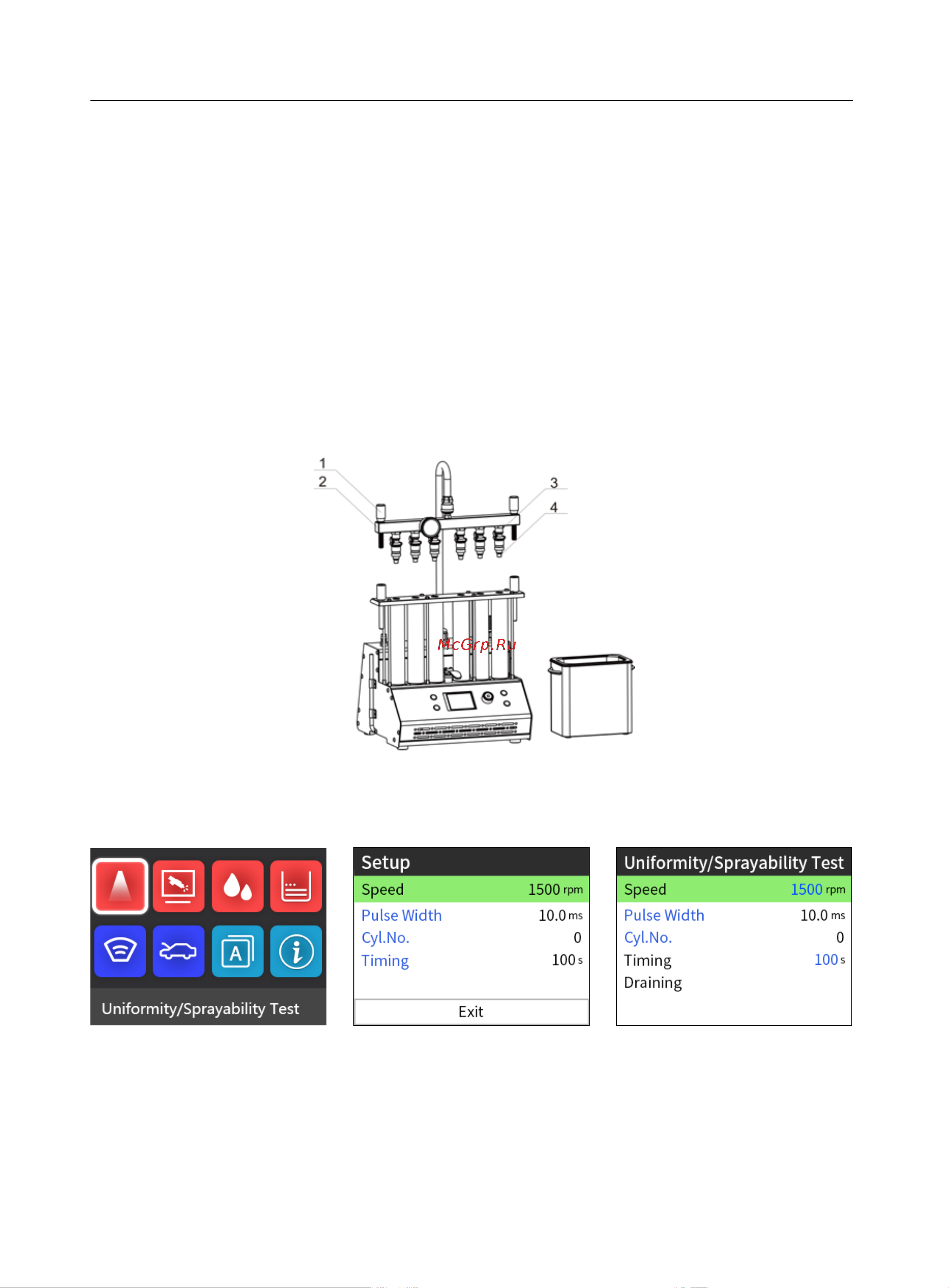

Рис. 5.1

1- Прижимной винт топливного распределителя; 2- Топливный распределитель; 3- Адаптер; 4-Форсунка.

Рис. 5.2 Рис. 5.3 Рис. 5.4

5.1.2 Обратная промывка

Стенд может выполнять обратную промывку при подключении форсунки через адаптер обратной промывки в режиме

Проверки баланса производительности/ факела распыла [Uniformity/Sprayability test]. Обратная промывка – это способ

очистки форсунок с помощью тестовой жидкости, текущей в обратном направлении из выпускного во впускное

отверстие форсунки. С помощью обратной промывки можно удалить грязь внутри форсунки или из ее сетчатого

фильтра.
