LAUNCH

CNC-605A / Инструкция по эксплуатации

Адаптация и перевод: LAUNCH-СНГ 2022 / www.launch-cis.ru

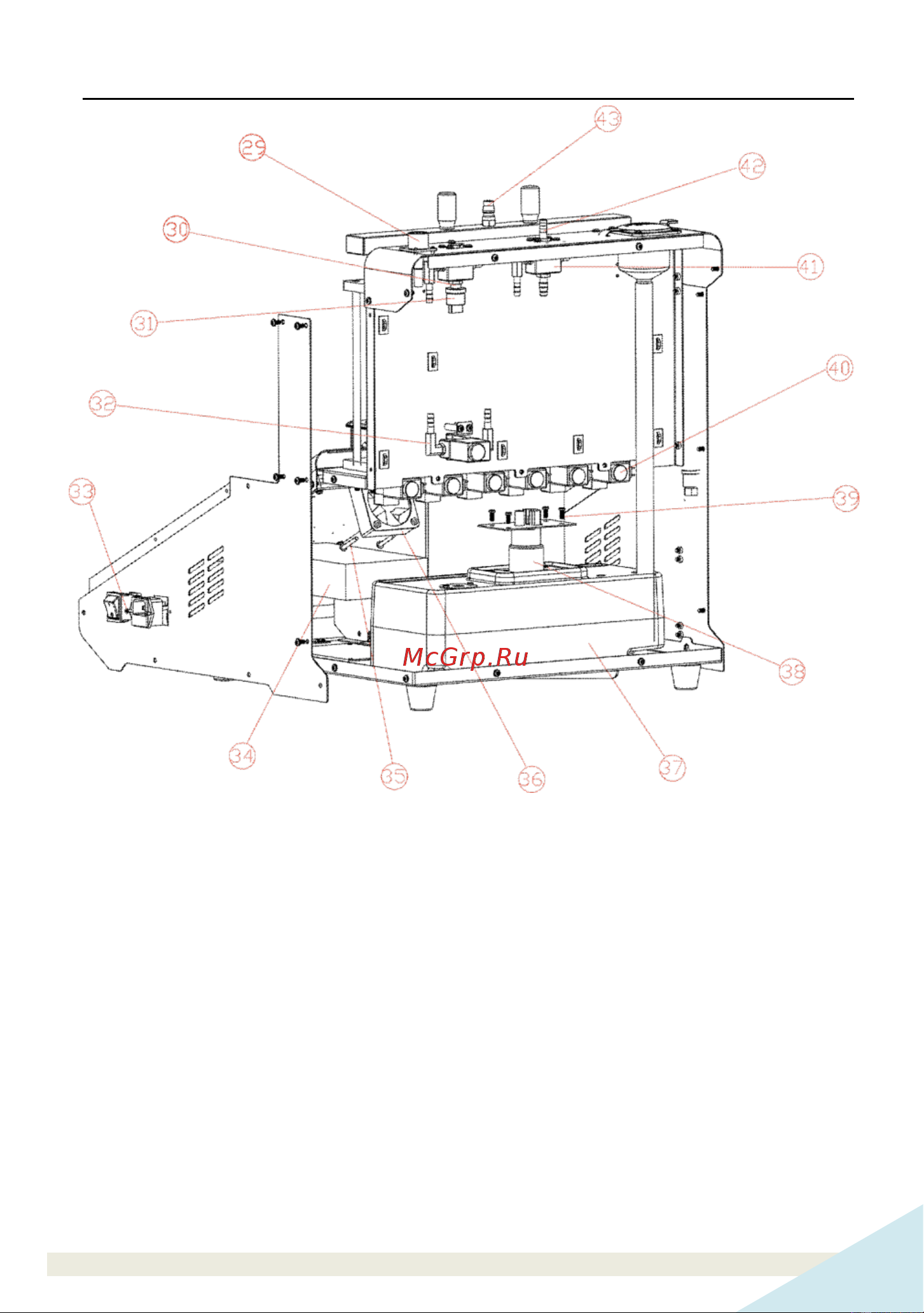

Рис.2.3

29 - Разъем сигнального кабеля; 30 - Четырехканальный блок-разветвитель; 31 – Реле

давления воздушной магистрали; 32 - Э/магнитный воздушный клапан; 33 - Винт;

34 - Импульсный блок питания; 35 - Винт; 36 - Вентилятор охлаждения;

37 - Накопительный бак для тестовой жидкости; 38 - Топливный насос; 39 - Винт;

40 - Сливной электромагнитный клапан; 41 - Четырехканальный блок-разветвитель;

42 - Выходной штуцер рабочей жидкости; 43 - Штуцер быстросъемного соединения

рампы.

Внимание: иллюстрации в настоящей инструкции могут иметь отличия с

реальным изделием!
