CNC-605A / Инструкция по эксплуатации

Адаптация и перевод: LAUNCH-СНГ 2022 / www.launch-cis.ru

2.2

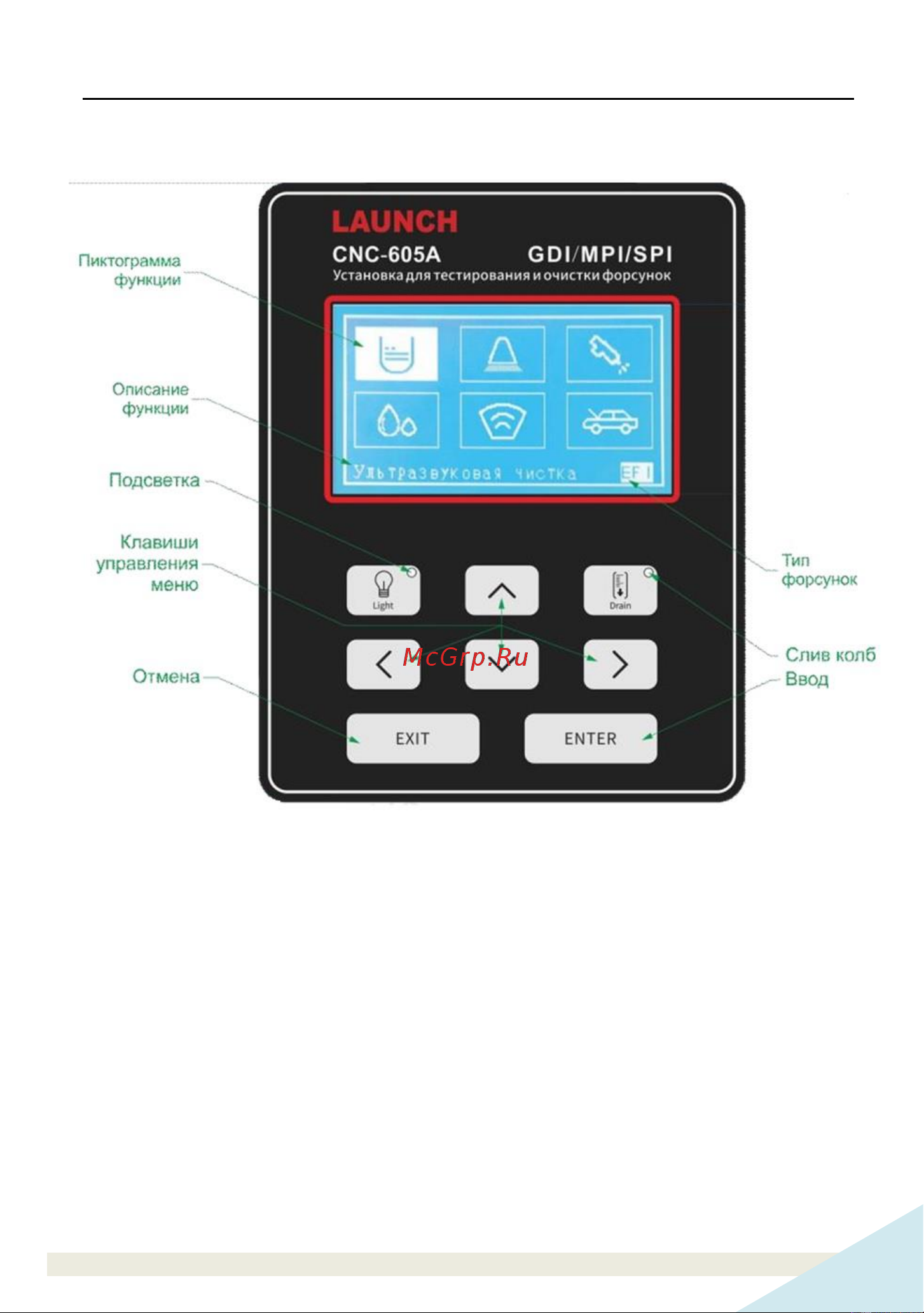

Панель управления

Рис.2.4

III. Установка и подключение

3.1

Подготовка

Распакуйте и установите стенд на ровную поверхность.

Проверьте комплектность стенда в соответствии с упаковочным листом.

Извлеките из комплекта принадлежностей регулировочные шпильки 14 и

рифленые регулировочные гайки 17.

Вкрутите шпильки 14 в верхнюю прижимную планку 26 так, чтобы они

выступали над планкой примерно на 15-20 мм. Затем сверху на шпильки

накрутите до упора рифленые гайки 17.

Извлеките рампу 16 из комплекта принадлежностей и установите на

рифленые гайки, затяните рампу прижимными болтами 15.

Извлеките силовой кабель из комплекта принадлежностей и вставьте его в

разъем 22, расположенный на правой боковой поверхности стенда.
