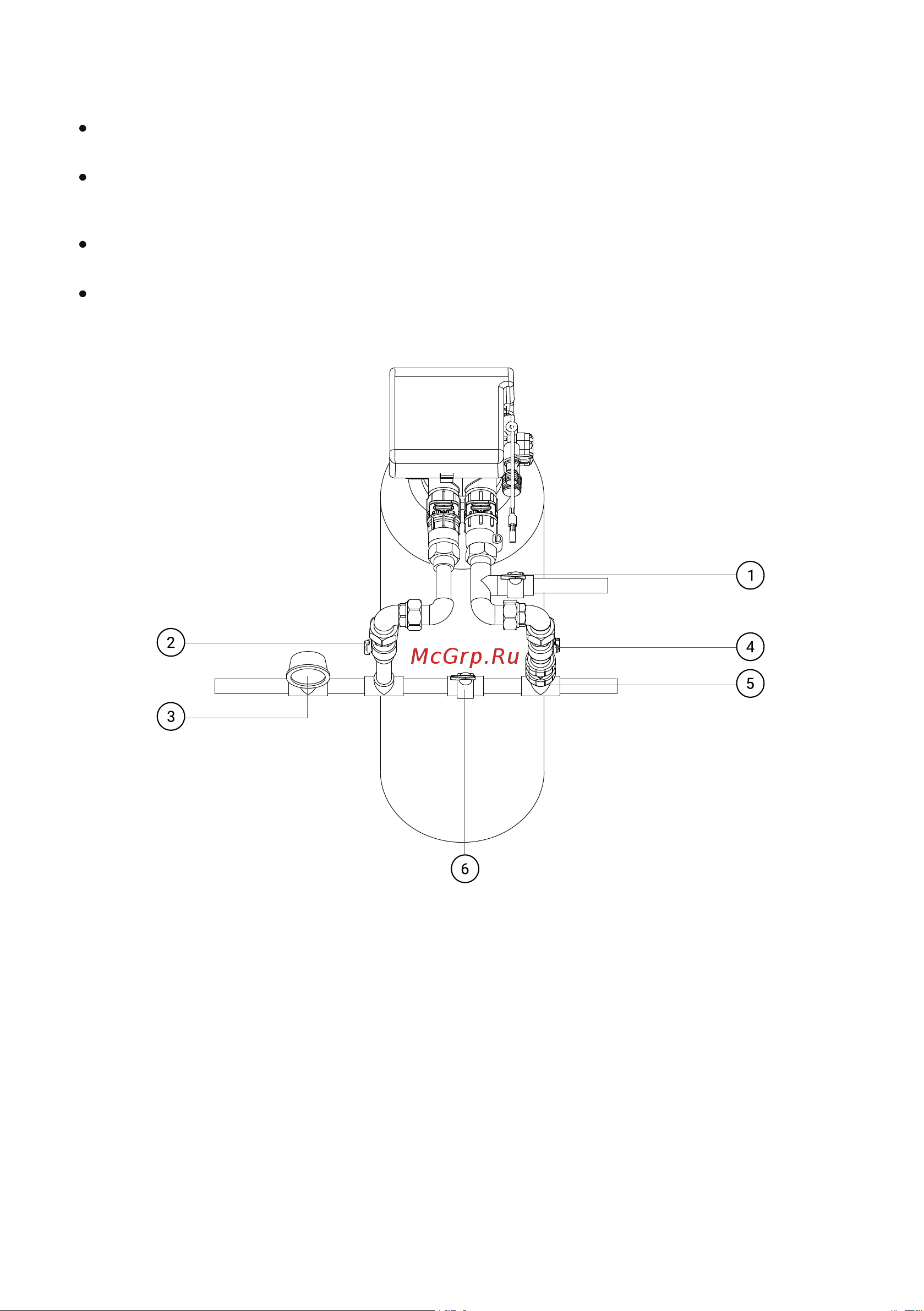

Рис. 4

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

Установите манометр (в комплект не входит) на выпускном трубопроводе

(рис. 4).

Установите краны (в комплект не входит) А, B, C и D на обводном (Байпас)

впускном и выпускном трубопроводах. Кран D предназначен для отбора

проб (рис. 4).

Установите обратный клапан (в комплект не входит)* на выпускном

трубопроводе.

Впускной трубопровод должен располагаться параллельно выпускному

трубопроводу (рис. 4).

* Если выпускное отверстие или резервуар для воды расположен выше, чем управляющий

клапан, на выпускном трубопроводе должен быть установлен обратный клапан. Иначе вода

из выпускного трубопровода или резервуара для воды будет поступать в солевой бак.

1. Кран D

Кран B

3. Манометр

4. Кран C

5. Обратный клапан

6. Кран A
