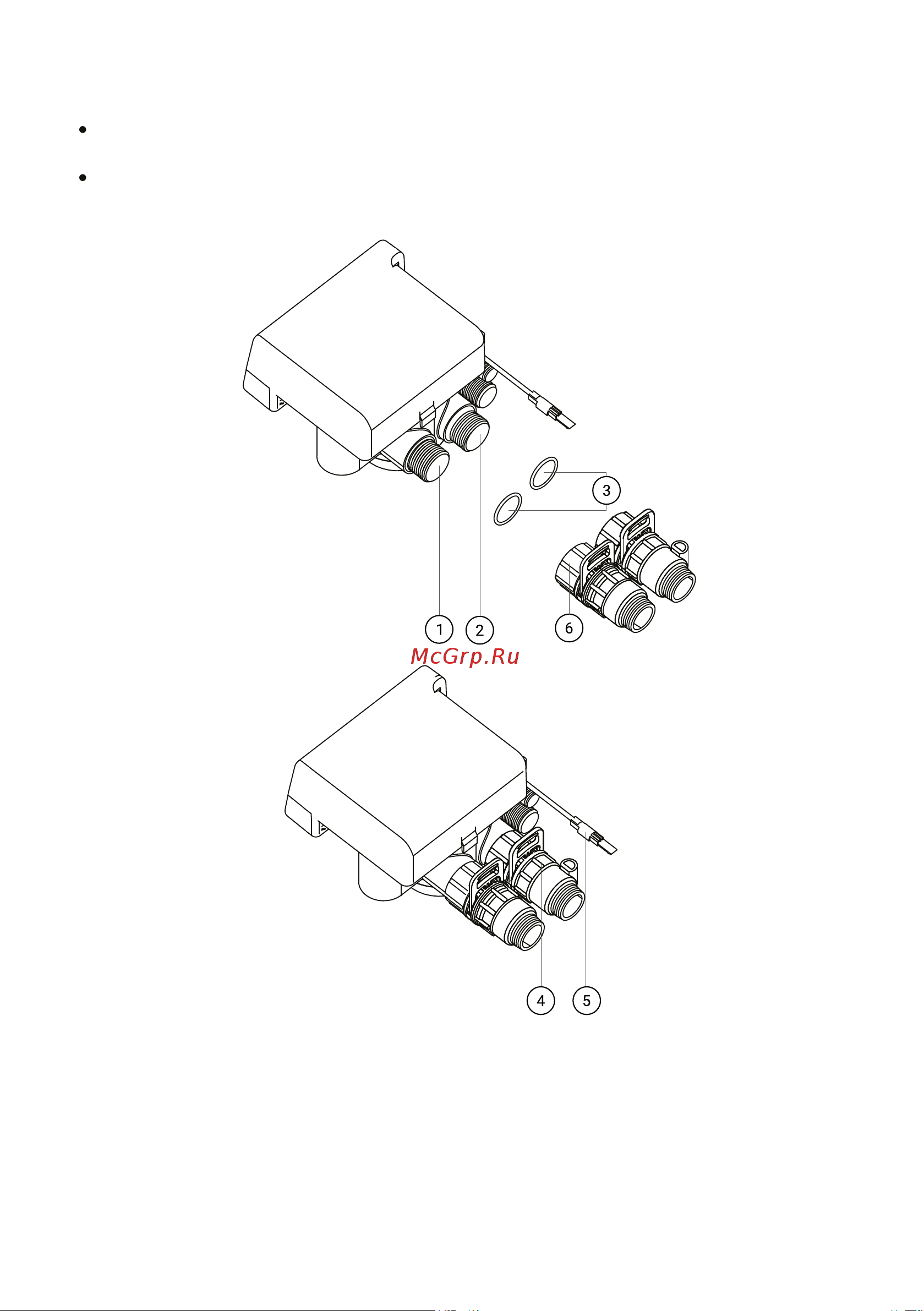

Рис. 3

УСТАНОВКА МОНТАЖНЫХ ФИТИНГОВ

Установите уплотнительное кольцо в посадочное место IN-вход в блок управления

и вкрутите в него монтажный фитинг (рис. 3).

Установите уплотнительное кольцо в посадочное место OUT-выход из блока

управление и вкрутите в него фитинг с расходомером, и подключите к нему датчик

расходомера (рис. 3).

Внимание! При подключении монтажных фитингов к блоку управления запрещается

использовать дополнительные уплотнительные материалы (фумленту, лен и т.д.)

для герметизации резьбового соединения блока управления и фитинга.

Вход

Выход

3. Уплотнительное кольцо

4. Монтажный фитинг

с расходомером

5. Кабель расходометра

6. Быстросъемный фитинг
