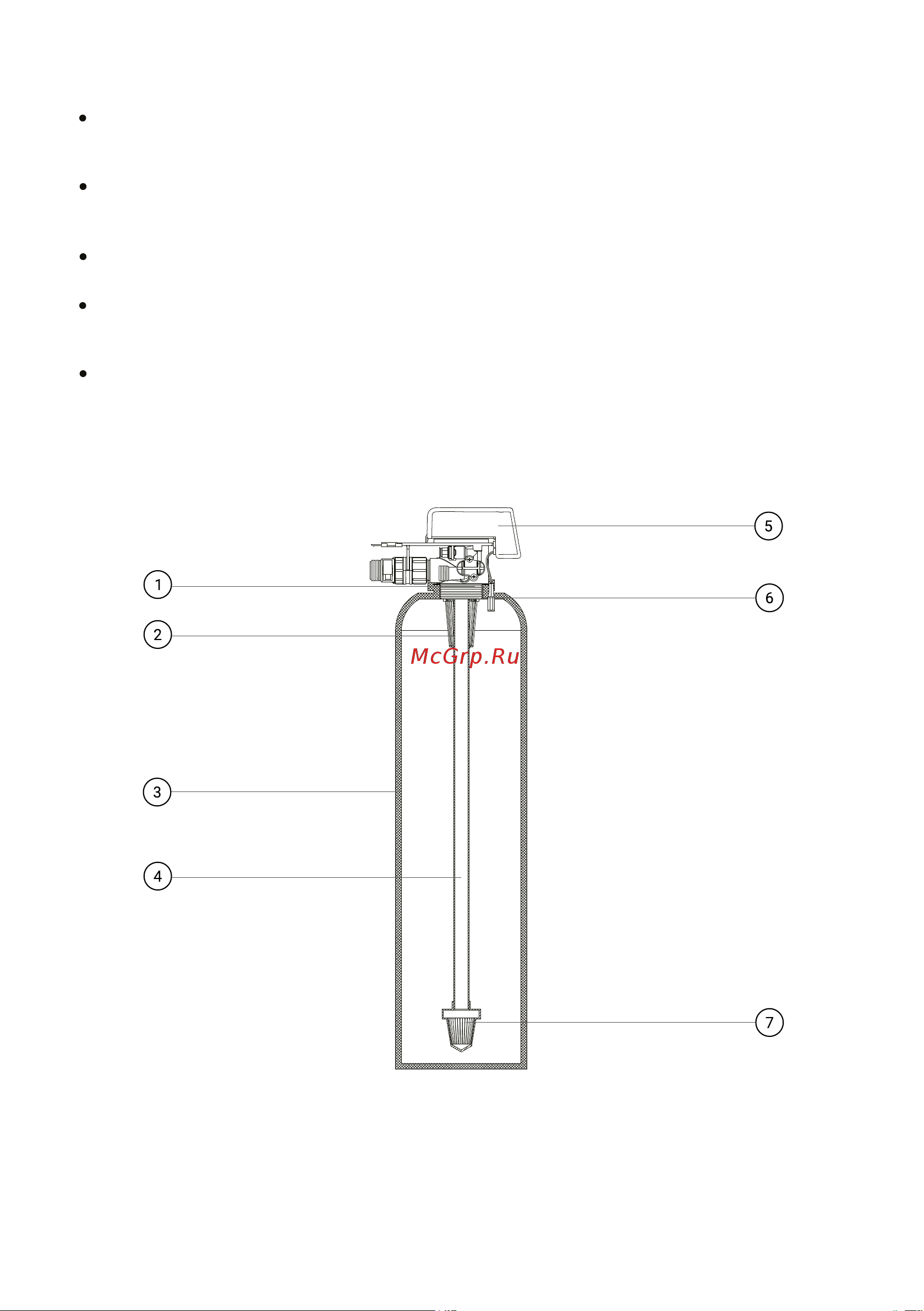

Рис. 2

Подключение трубопроводов на примере блока управления (F116Q3):

Возьмите идущую в комплекте водоподъёмную трубку, установите на нее

нижний дистрибьютер, соединение водоподъемной трубки и дистрибьютера

необходимо проклеить специальным клеем (в комплект не входит).

Установите водоподъемную трубку в корпус фильтра, часть водоподъемной трубки

выступающий из горловины в корпусе фильтра необходимо отрезать под прямым

углом, так чтобы часть трубки выступала из корпуса фильтра на 2-5 мм.

Закройте отверстие водоподъемной трубки, чтобы предотвратить попадание

ионообменной загрузки внутрь.

Засыпьте в корпус фильтра необходимое количество ионообменной загрузки.

Установите верхний дистрибьютер в посадочное место на управляющем клапане

и зафиксируйте.

Наденьте управляющий клапан на водоподъемную трубку и плотно завинтите

его в горловину корпуса фильтра.

При сборке дренажно-распределительной системы и установки управляющего

клапана ориентируйтесь на (рис. 2).

1. Уплотнительное кольцо основания

2. Верхний дистрибьютор

3. Корпус фильтра

4. Водоподъемная трубка

5. Управляющий клапан

6. Уплотнительное кольцо

водоподъемной трубки

7. Нижний дистрибьютор
