ОСНОВНАЯ
ЛИНИЯ
Ввод 1
Выход
НАГРУЗКА
АВР-ПНУ (125-1600 А)
101
L
220 В АС Питание от ввода1
220 В АС Питание индикаторов
Запуск генератора
Индикаторы состояния (внешняя сигнализация)
1 - включен ввод 1 0 - отключено 2 - отключен ввод 2
220 В АС Питание от ввода2
Выход 220 В АС
Включение автоматического режима
Включение ввода 1
Включение ввода 2
Отключение
L
L
N
N
L
N
N
201
202
203
204
Контроллер
205
206
301
1
0
2
302
303
304
305
306
102
103
104
105
106
U1
I
V2
I
W3
I
N
U1 V2 W3 N
РЕЗЕРВНАЯ
ЛИНИЯ
Ввод 2
U1
II
V2
II
W3
II
N
M
ON ON
OFF
ON ON
OFF
ON ON
OFF
ON ON
OFF
А В
ПРАВИЛЬНАЯ УСТАНОВКА
НЕПРАВИЛЬНАЯ УСТАНОВКА
С D

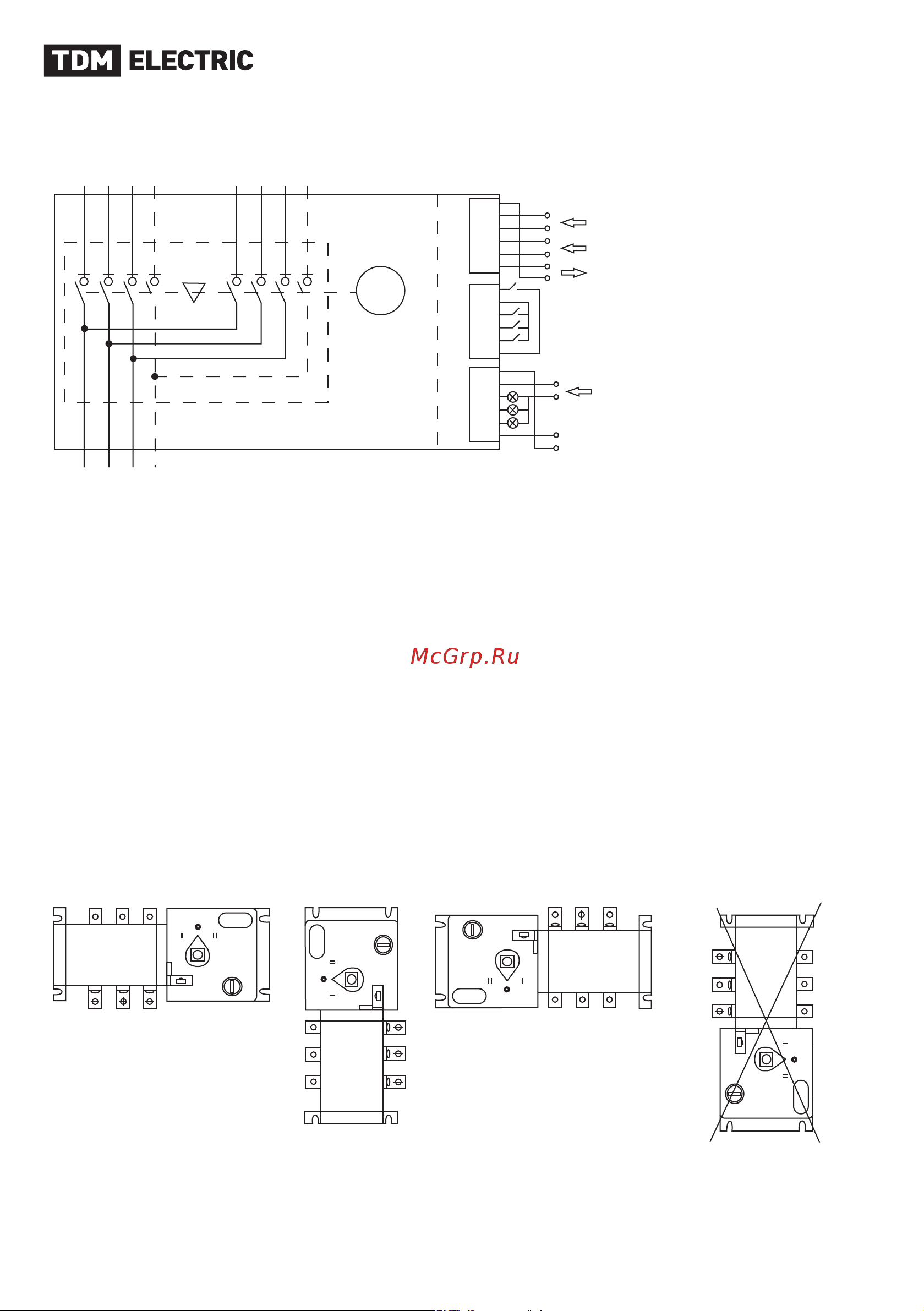

Рисунок 3. Схема подключения АВР-ПНУ 32-1600 А
Рисунок 4. Варианты установки устройства АВР-ПНД
7. Указания по монтажу и эксплуатации
Предупреждение!
Данное изделие предназначено для применения
в окружающей среде с нормальными условиями
эксплуатации при температуре от -45 до +40 °C.
Применение данного изделия в условиях
окружающей среды в нестандартных условиях при
температуре ниже -45 и выше +40 °C может вызвать
нежелательные электромагнитные помехи. В этом
случае потребителю может потребоваться принятие
адекватных противодействующих мер.
Внимание: риск поражения электрическим
током!
7.1. Монтаж и подключение устройств АВР-ПНУ
должны выполняться квалифицированным
электротехническим персоналом в соответствии
с правилами устройства (ПУЭ) и эксплуатации
(ПТЭЭП) электроустановок, нормами безопасности и
регламентами действующими в РФ.
7.2. Перед установкой проверьте, соответствует ли
информация на паспортной табличке требовани-
ям к эксплуатации, убедитесь, что переключатель
находится в выключенном положении (0), поверните
ключ выбора в положение ручного управления.
7.3. Варианты установки устройства приведены на
рисунке 4.
