2 3

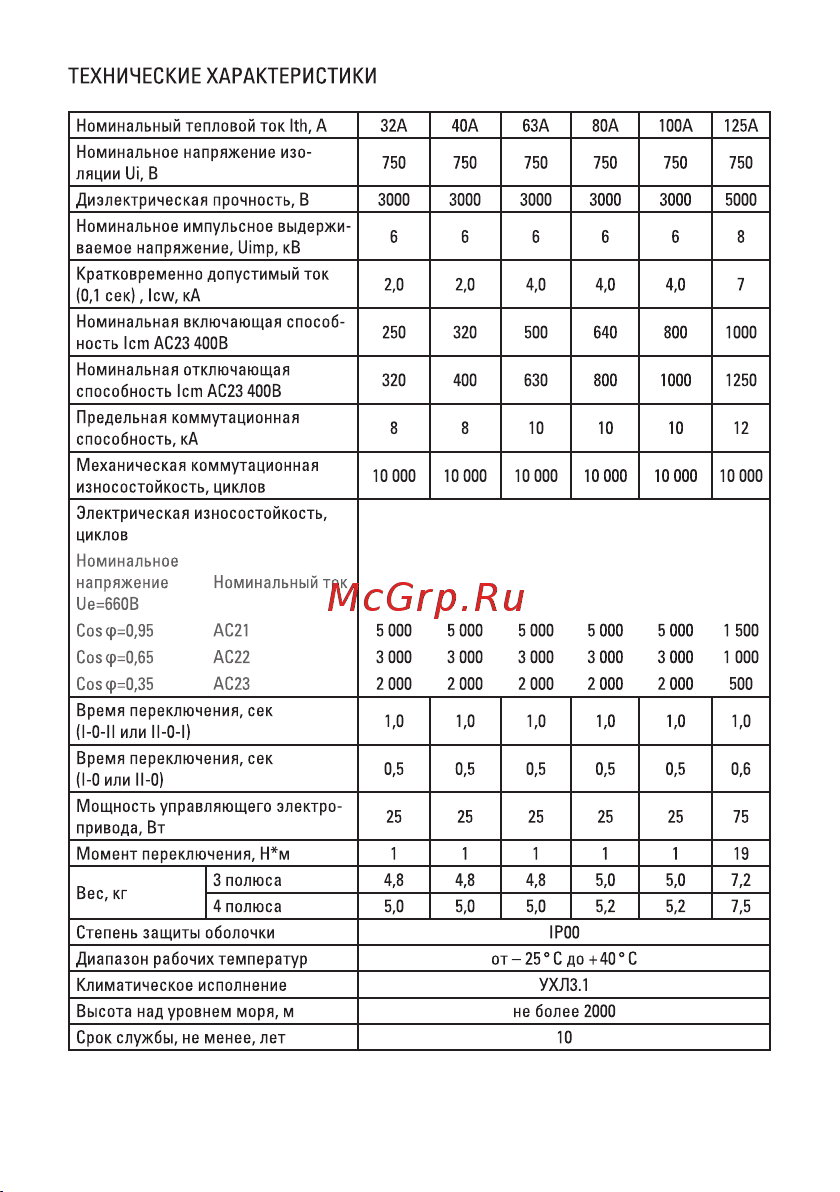

Номинальный тепловой ток Ith, A 32A 40A 63A 80A 100A 125A

Номинальное напряжение изо-

ляции Ui, В

750 750 750 750 750 750

Диэлектрическая прочность, В 3000 3000 3000 3000 3000 5000

Номинальное импульсное выдержи-

ваемое напряжение, Uimp, кВ

6 6 6 6 6 8

Кратковременно допустимый ток

(0,1 сек) , Icw, кА

2,0 2,0 4,0 4,0 4,0 7

Номинальная включающая способ-

ность Icm АС23 400B

250 320 500 640 800 1000

Номинальная отключающая

способность Icm АС23 400B

320 400 630 800 1000 1250

Предельная коммутационная

способность, кА

8 8 10 10 10 12

Механическая коммутационная

износостойкость, циклов

10 000 10 000 10 000 10 000 10 000 10 000

Электрическая износостойкость,

циклов

Номинальное

напряжение

Ue=660В

Номинальный ток

Cos φ=0,95

AC21 5 000 5 000 5 000 5 000 5 000 1 500

Cos φ=0,65

AC22 3 000 3 000 3 000 3 000 3 000 1 000

Cos φ=0,35

AC23 2 000 2 000 2 000 2 000 2 000 500

Время переключения, сек

(I-0-II или II-0-I)

1,0 1,0 1,0 1,0 1,0 1,0

Время переключения, сек

(I-0 или II-0)

0,5 0,5 0,5 0,5 0,5 0,6

Мощность управляющего электро-

привода, Вт

25 25 25 25 25 75

Момент переключения, Н*м 1 1 1 1 1 19

Вес, кг

3 полюса 4,8 4,8 4,8 5,0 5,0 7,2

4 полюса 5,0 5,0 5,0 5,2 5,2 7,5

Степень защиты оболочки IP00

Диапазон рабочих температур от – 25 ° С до + 40 ° С

Климатическое исполнение УХЛ3.1

Высота над уровнем моря, м не более 2000

Срок службы, не менее, лет 10
