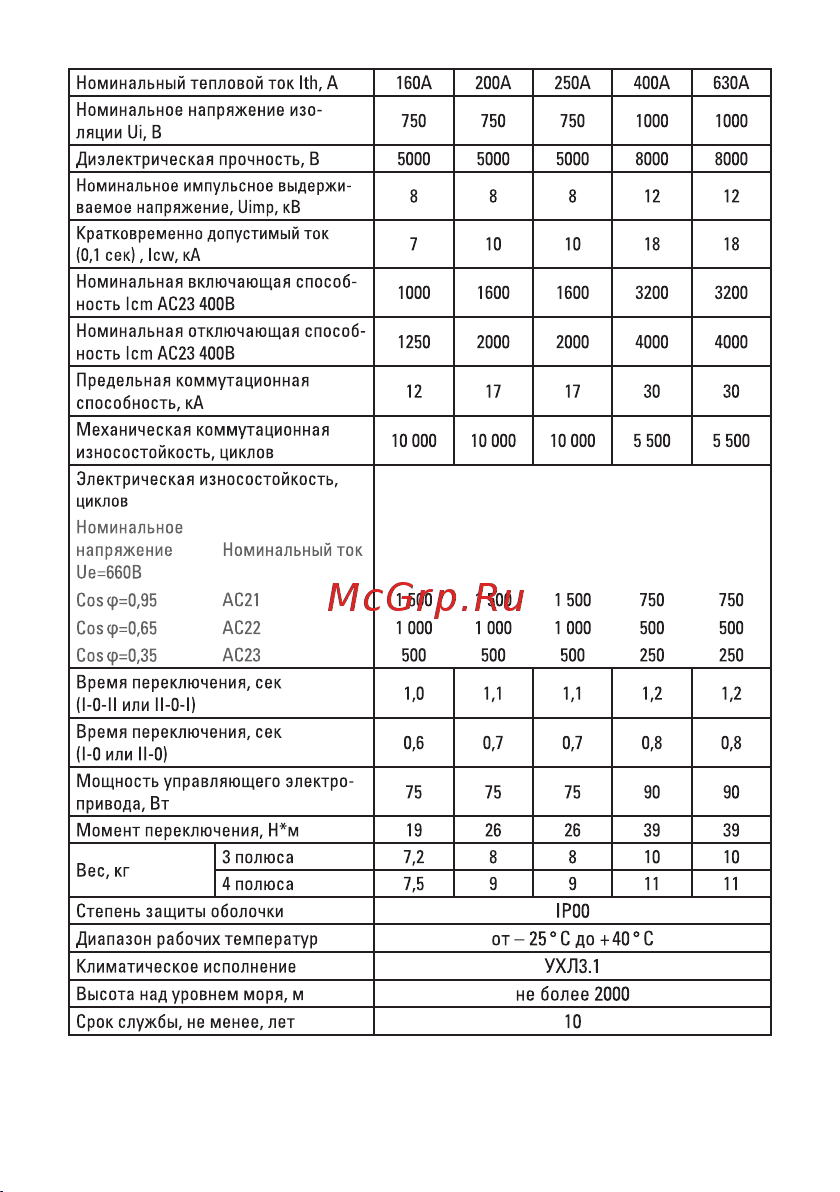

Номинальный тепловой ток Ith, A 160A 200A 250A 400A 630A

Номинальное напряжение изо-

ляции Ui, В

750 750 750 1000 1000

Диэлектрическая прочность, В 5000 5000 5000 8000 8000

Номинальное импульсное выдержи-

ваемое напряжение, Uimp, кВ

8 8 8 12 12

Кратковременно допустимый ток

(0,1 сек) , Icw, кА

7 10 10 18 18

Номинальная включающая способ-

ность Icm АС23 400B

1000 1600 1600 3200 3200

Номинальная отключающая способ-

ность Icm АС23 400B

1250 2000 2000 4000 4000

Предельная коммутационная

способность, кА

12 17 17 30 30

Механическая коммутационная

износостойкость, циклов

10 000 10 000 10 000 5 500 5 500

Электрическая износостойкость,

циклов

Номинальное

напряжение

Ue=660В

Номинальный ток

Cos φ=0,95

AC21 1 500 1 500 1 500 750 750

Cos φ=0,65

AC22 1 000 1 000 1 000 500 500

Cos φ=0,35

AC23 500 500 500 250 250

Время переключения, сек

(I-0-II или II-0-I)

1,0 1,1 1,1 1,2 1,2

Время переключения, сек

(I-0 или II-0)

0,6 0,7 0,7 0,8 0,8

Мощность управляющего электро-

привода, Вт

75 75 75 90 90

Момент переключения, Н*м 19 26 26 39 39

Вес, кг

3 полюса 7,2 8 8 10 10

4 полюса 7,5 9 9 11 11

Степень защиты оболочки

IP00

Диапазон рабочих температур

от – 25 ° С до + 40 ° С

Климатическое исполнение

УХЛ3.1

Высота над уровнем моря, м

не более 2000

Срок службы, не менее, лет
