Устройство плавного пуска NJR2-D

standby

STANDBY

standby

NJR2-D

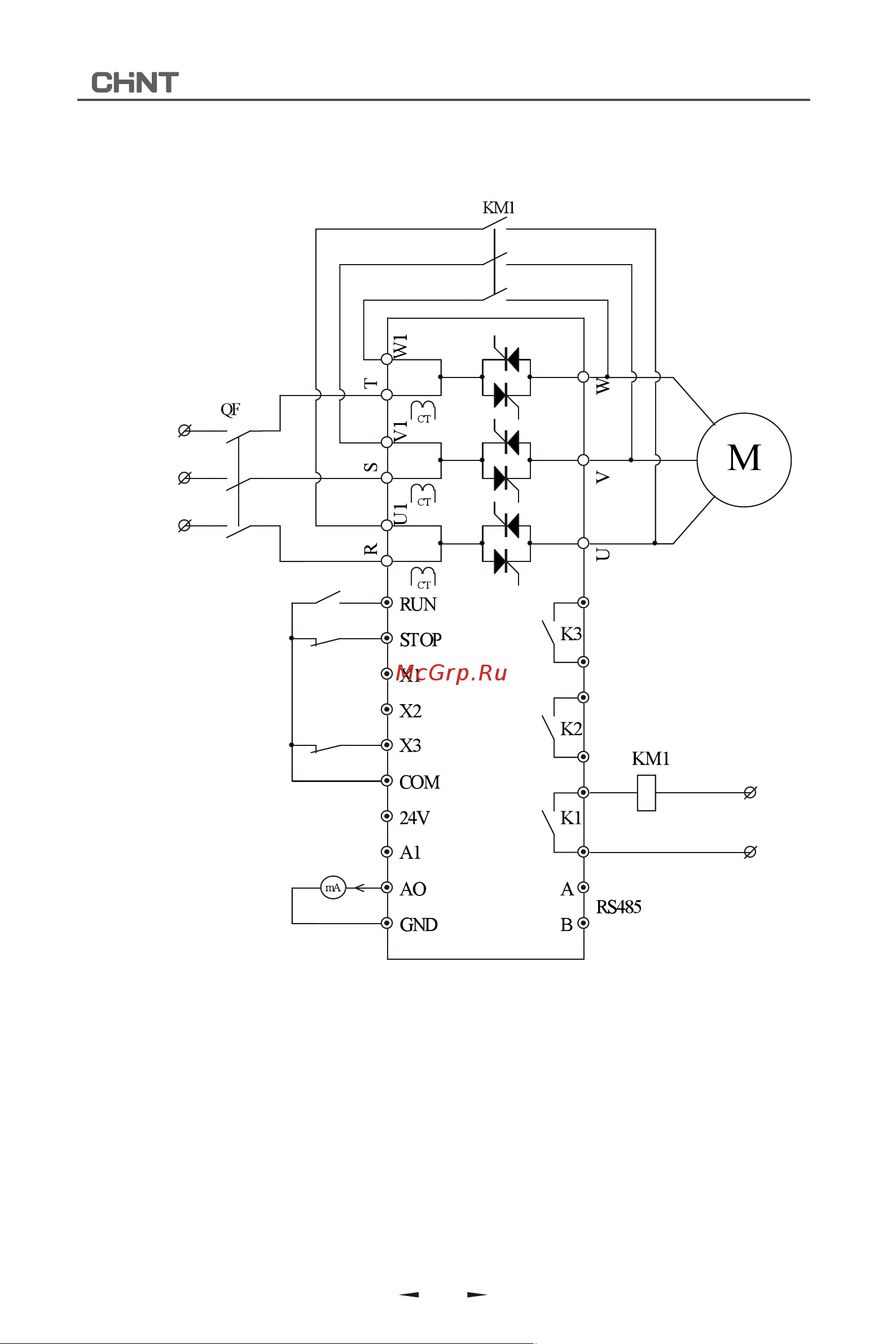

2.3.2 Схема основных проводных соединений

Трехфазный

источник

питания

380 В

RUN

STOP

Рис. 2.6 Схема основных проводных соединений

Примечание: (1) Реле сигнализации неисправности K3 является нормально закрытым,

когда плавный пускатель обесточен, открывается после включения

питания, если неисправности отсутствуют, и закрывается при наличии

неисправностей.

(2) При управлении с помощью внешней клеммы плавный пускатель

запускается при обнаружении переключения сигнала клеммы RUN из

состояния «открыть» в состояние «закрыть» после включения питания.

Источник

управляющего

напряжения

Выход шунтирующего реле

Определяемый пользователем

релейный выход

Моментальный останов

Аналоговый

токовый выход

(0–2) мА

Выход реле сигнализации

неисправности

Клемма обмена данными

Источник питания 24 В
