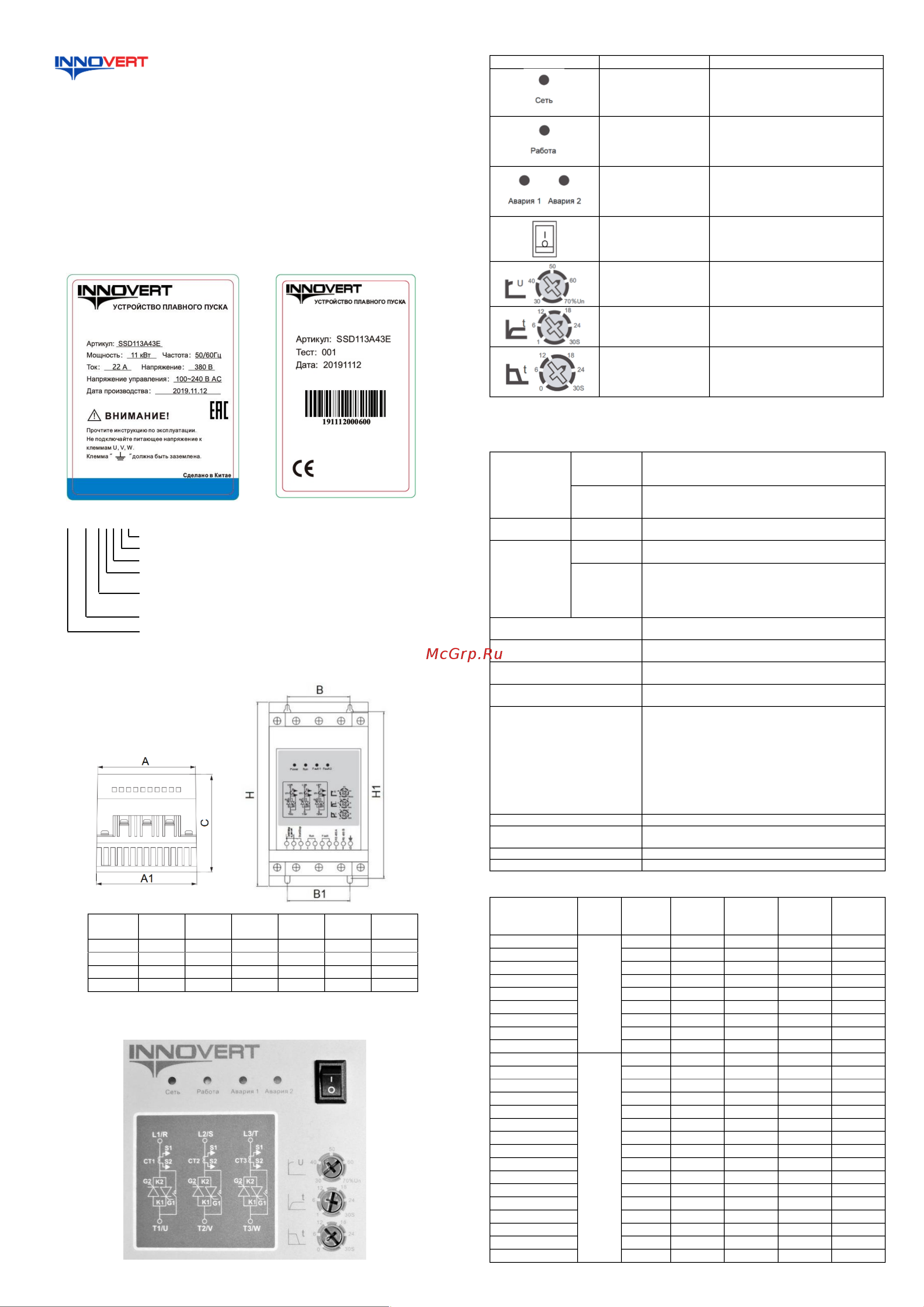

Устройство плавного пуска
INNOVERT SSD 0,75 – 75 кВт
Краткое описание*
1. ВВЕДЕНИЕ
Благодарим Вас за выбор универсального многофункционального устройства плавного пуска
(УПП) INNOVERT SSD – простого, компактного и экономичного устройства для плавного
пуска и останова асинхронных электродвигателей с расширенными функциональными
возможностями. Рисунки и схемы в данной инструкции приведены для удобства описания; они
могут отличаться в деталях от модернизированных версий устройства.
Данное описание должно храниться у конечного пользователя для проведения технического
обслуживания.
*Подробная инструкция по эксплуатации размещена на сайте innovert.ru в
разделе «Документация»
2. ОБОЗНАЧЕНИЕ
SSD 113 A 4 3 E S
Кнопка «Пуск» на лицевой панели: S – с кнопкой, __ – без кнопки
Функция управления по Modbus: Е – с Modbus, __ – без Modbus
Количество питающих фаз: 1- одна фаза, 3 – три фазы
Номинальное напряжение питания: 2 – 220 В, 4 – 380 В
Номинальное напряжение цепей управления:
A – 100-240 В AC, D – 24 В DC (для моделей до 37 кВт включительно)
Мощность УПП в Ваттах: первые две цифры – множитель, третья цифра
– количество нулей (в данном примере – 11000 Вт)
Тип устройства: SSD
3. ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
Тип
корпуса
A
A1
B/B1
C
H
H1
A
91
92
60
95
175
156
B
105
108
68
105
200
182
C
124,8
125
80
132
220
208
D
129,2
155
110,3
160
310
293
4. ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
Элемент
Наименование
Описание функции
Светодиодный
индикатор «Cеть»
(зеленый)
Оповещает о наличии напряжения
управления
Светодиодный
индикатор «Работа»
(желтый)
Отображает текущий режим работы.
Мигает в режимах пуска и останова
двигателя, горит постоянно при работе
двигателя через байпас
Светодиодные
индикаторы «Авария
1», «Авария 2»
(красные)
Отображают код ошибки.
См. описание кодов в п. 8
Кнопка «ПУСК»
Предназначена для пуска и останова
электродвигателя*
Потенциометр
настройки начального
напряжения
Предназначен для задания
ограничения пускового напряжения: от
30 до 70 % номинального напряжения
Потенциометр
настройки времени
пуска
Предназначен для задания времени
пуска электродвигателя: от 1 до 30 с
Потенциометр
настройки
времени останова
Предназначен для задания времени
останова электродвигателя: от 0 до 30
с, при «0» - производится останов
выбегом
* Только для версии устройств плавного пуска со встроенной кнопкой «ПУСК»
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.1. Общие технические характеристики
Номинальное
напряжение
и частота
однофазные УПП: 220В, 50/60 Гц
трехфазные УПП: 380В, 50/60 Гц
Допустимый
диапазон
напряжения
однофазные УПП: 190-240 В
трехфазные УПП: 330-420 В
Диапазон
однофазные УПП: 66-220 В
трехфазные УПП: 114-380 В
Номинальное
напряжение
Вариант А: 100-240 В АС
Вариант D: 24 В DC (до 37 кВт включительно)
Номинальное
напряжение
и ток
релейных
выходов
Вариант А: 5 А, 220 В АС
Вариант D: 3 A, 24 В DC
Диапазон настройки начального
напряжение при пуске
30-70 % от номинального напряжения питания
Диапазон настройки времени
пуска
1-30 секунд
Диапазон настройки времени
останова
0-30 секунд (при 0 – производится останов выбегом)
Способ подключения
обмоток
Соединение по схеме «звезда»
Соединение по схеме «треугольник»
Функции защиты
- Защита от короткого замыкания
- Защита от длительной перегрузки
- Защита от перегрузок класса 10А, 10, 20 и 30 (300 % в
течение 7 с (при 50 % времени включения и 50%
времени выключения)
- Несимметрия фазных токов
- Защита от неправильного чередования фаз
- Защита от обрыва фаз
- Защита от потери напряжения
- Защита от перегрева тиристоров
Протокол связи
MODBUS RTU (порт RS485)
Количество пусков в час
При лёгкой нагрузке или без нагрузки — до 10
При тяжелой нагрузке — до 5
Байпасный контактор
Встроенный
Степень защиты
IP21
5.2. Технические характеристики моделей
Модель
Напря-
жение
питания
Мощно-
сть, кВт
Номиналь-
ный ток, А
Сечение
кабеля,
мм
2
Тип
корпуса
Масса, кг
SSD401*21E(S)
1 фаза
220В
0,37
2
2,5
A
1,0
SSD551*21E(S)
0,55
3
2,5
A
1,0
SSD751*21E(S)
0,75
4
2,5
A
1,0
SSD112*21E(S)
1,1
6
4
A
1,0
SSD152*21E(S)
1,5
9
4
A
1,0
SSD222*21E(S)
2,2
12
4
A
1,0
SSD402*21E(S)
4
20
6
A
1,0
SSD552*21E(S)
5,5
30
10
C
2,4
SSD752*21E(S)
7,5
45
16
C
2,4
SSD751*43E(S)
3 фазы
380В
0,75
1,5
2,5
A
1,0
SSD112*43E(S)
1,1
2,2
2,5
A
1,0
SSD152*43E(S)
1,5
3
2,2
A
1,0
SSD222*43E(S)
2,2
4,5
2,5
A
1,0
SSD402*43E(S)
4
7,5
4
A
1,0
SSD552*43E(S)
5,5
11
4
A
1,0
SSD752*43E(S)
7,5
15
6
B
1,4
SSD113*43E(S)
11
22
6
B
1,4
SSD153*43E(S)
15
30
10
C
2,4
SSD183*43E(S)
18,5
37
16
C
2,4
SSD223*43E(S)
22
45
16
C
2,4
SSD303*43E(S)
30
60
25
C
2,4
SSD373*43E(S)
37
75
25
C
2,4
SSD453A43E(S)
45
90
50
D
5,0
SSD553A43E(S)
55
110
50
D
5,2
SSD753A43E(S)
75
150
50
D
5,2
