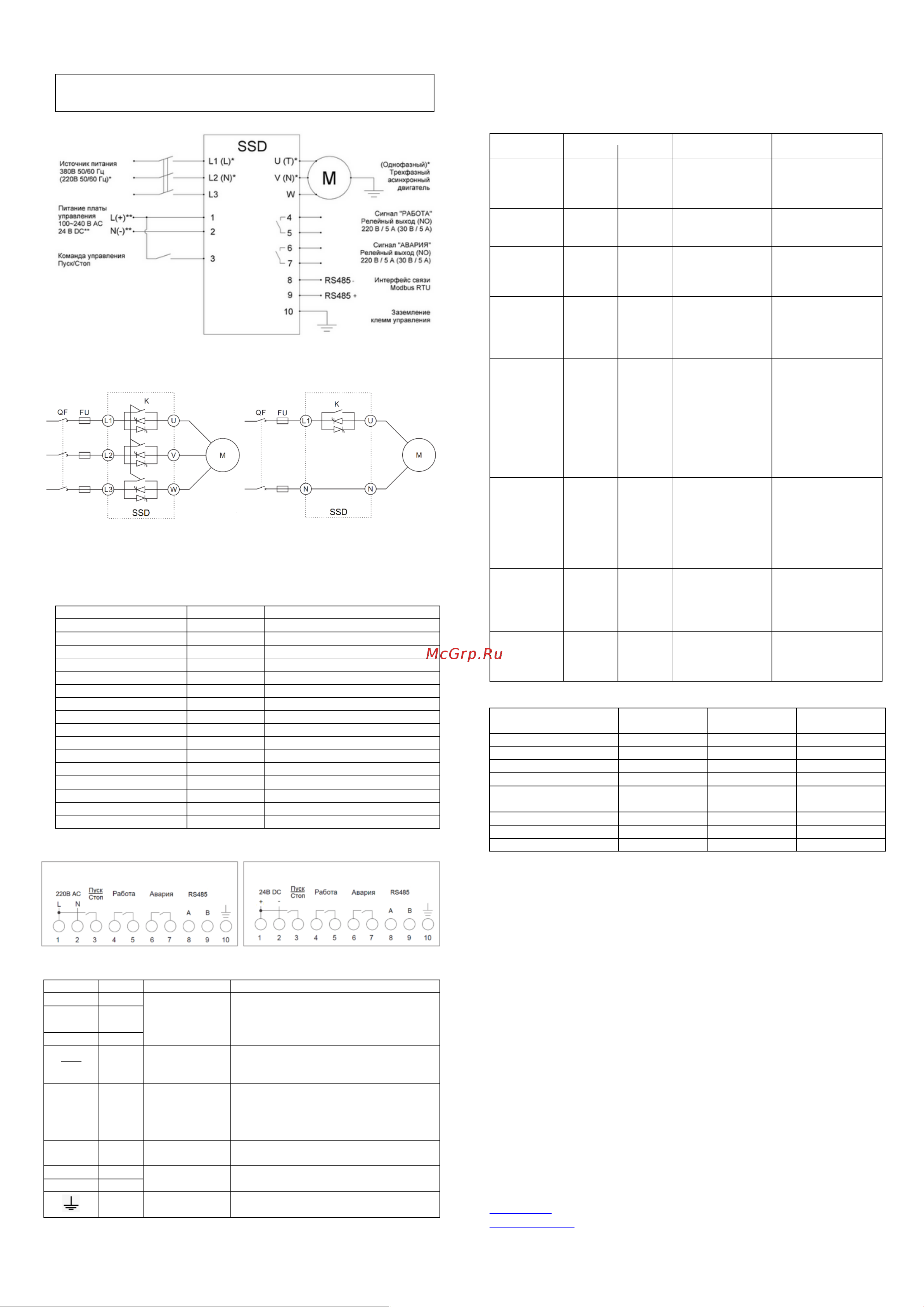

6. СХЕМА ПОДКЛЮЧЕНИЯ
Подключение проводов питания следует производить только к входным клеммам
УПП: L1/R, L2/S, L3/T. Повреждение УПП, вызванное неправильным подключением
силовых проводов питания, не может считаться гарантийным случаем.
6.1. Общая схема соединений
* - для моделей с однофазным входом и выходом,
** - в зависимости от модели
6.2. Схема силовой части
1. Для моделей с трехфазным питанием 2. Для моделей с однофазным питанием.
QF - автоматический выключатель, FU – предохранитель*, K – встроенный
электромеханический байпасный контактор, М - электродвигатель.
*Характеристики быстродействующих предохранителей, устанавливаемых на входе УПП для
защиты силовых тиристоров:
Номинальный ток УПП, А
SCRI2T (A2S)
Номинальный ток предохранителя, А
1,5
70
5
2,2
150
10
3
270
10
4,5
610
16
7,5
1700
25
11
1630
32
15
5000
40
22
7500
50
30
10000
63
37
11000
100
45
12000
160
60
15000
200
75
18000
250
90
40000
315
110
60000
315
150
100000
400
7. ОПИСАНИЕ КЛЕММ УПРАВЛЕНИЯ
1. Для напряжения управления 100-240 В AC 2. Для напряжения управления 24 В DC
Клемма
Номер
Описание
L
1
Питание платы
управления
N
2
+
1
Питание платы
управления
-
2
Пуск
Стоп
3
Сигнал
управления
«Пуск/Стоп»
Работа
4 - 5
Релейный выход
(NO)
Авария
6 - 7
Релейный выход
(NO)
А
8
Порт RS485
В
9
10
Клемма
заземления
Момент затяжки винтов на клеммах управления – 0,2 Нм.
Сечение управляющих проводов: от 0.5 мм² до 0.75 мм²
8. КОДЫ ОШИБОК
Код ошибок определяется комбинацией состояний светодиодных индикаторов «Авария 1» и
«Авария 2».
Индикаторы могут иметь три состояния:
☼ мигание индикатора, ○ индикатор выключен, ● индикатор горит постоянно.
Описание
ошибки
Индикатор
Возможная причина
Устранение
Авария 1
Авария 2
Неправильное
чередование
фаз
☼
○
Фазы питания
подключены
в неправильной
последовательности
Подключите фазы
питания в правильной
последовательности
Обрыв входной
фазы
○
☼
Отсутствует
напряжение в одной
или в двух фазах
Проверьте соединение
между сетью питания и
УПП
Перегрузка по
току
○
●
Величина тока
превышает значение
защиты от перегрузки
по току
Проверьте, что в
соединении между УПП
и электродвигателем нет
короткого замыкания.
Повышенная
нагрузка
●
○
Величина тока
превышает значение
защиты от тепловой
перегрузки
1. Уменьшите нагрузку.
2. Увеличьте время
пуска.
3. Примените УПП
большей мощности
Несимметрия
фазных токов
●
☼
Разница токов между
фазами более 30% от
значения
номинального тока
электродвигателя
1. Проверьте, что в
соединении между УПП
и электродвигателем нет
короткого замыкания.
2. Проверьте обмотки
электродвигателя
3. Проверьте нагрузку
электродвигателя
4. Проверьте
правильность подбора
мощности УПП
Перегрев
устройства
☼
●
Температура
радиатора
превышает 75℃
1. Проверьте
температуру радиатора
тепловизором
2. Проверьте нагрузку
электродвигателя
3. Проверьте
правильность подбора
мощности УПП
Пониженный
ток
●
●
Значение
потребляемого тока
электродвигателем
ниже значения тока
холостого хода
1. Проверьте нагрузку
электродвигателя
2. Проверьте
кабель между двигателем
и УПП
Превышено
время
пуска
☼
☼
Время пуска
превысило заданное
значение
1. Проверьте мощность
двигателя и УПП.
2. Проверьте вращение
двигателя
9. ПРИМЕРЫ НАСТРОЕК
Тип нагрузки
Время
пуска, секунд
Время
останова, сек
Начальное
напряжение, %*
Центробежный вентилятор
15
0
45
Центробежный насос
15
5
40
Поршневой компрессор
10
0
45
Роторный преобразователь
10
0
40
Миксер
20
0
50
Дробилка
20
0
50
Ленточный конвейер
15
0
50
Спиральный компрессор
10
0
45
Воздушный компрессор
15
0
40
* Значение начального напряжения должно быть достаточным для пуска нагрузки, но не быть
заниженным, чтобы при пуске двигателя в начале ускорения не происходило заклинивание
ротора.
10. ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ
ООО «ПРОМСИТЕХ»
Центральный офис:
107497, г. Москва, ул. Байкальская, д. 4, 3 этаж.
Телефон: 8 800 600 34 26, E-mail: info@prst.ru
Офис в Санкт-Петербурге:
192019, Санкт-Петербург, ул. Смоляная (бывш. Книпович), д. 9, офис
229
Телефон: 8 800 600 34 26, E-mail: info@prst.ru
Офис во Владивостоке:
690034, Владивосток, ул. Воропаева, д. 11, офис 104
Телефон/факс: 8 423 202 54 37, E-mail: vld@prst.ru
Офис в Алматы, Казахстан:
050016, Республика Казахстан, Жетысуский район, г. Алматы,
проспект Суюнбая 43/3, 1 эт. офис 5
Телефон: +7 700 825 07 00, E-mail: info@prst.kz
www.prst.ru
www.innovert.ru
