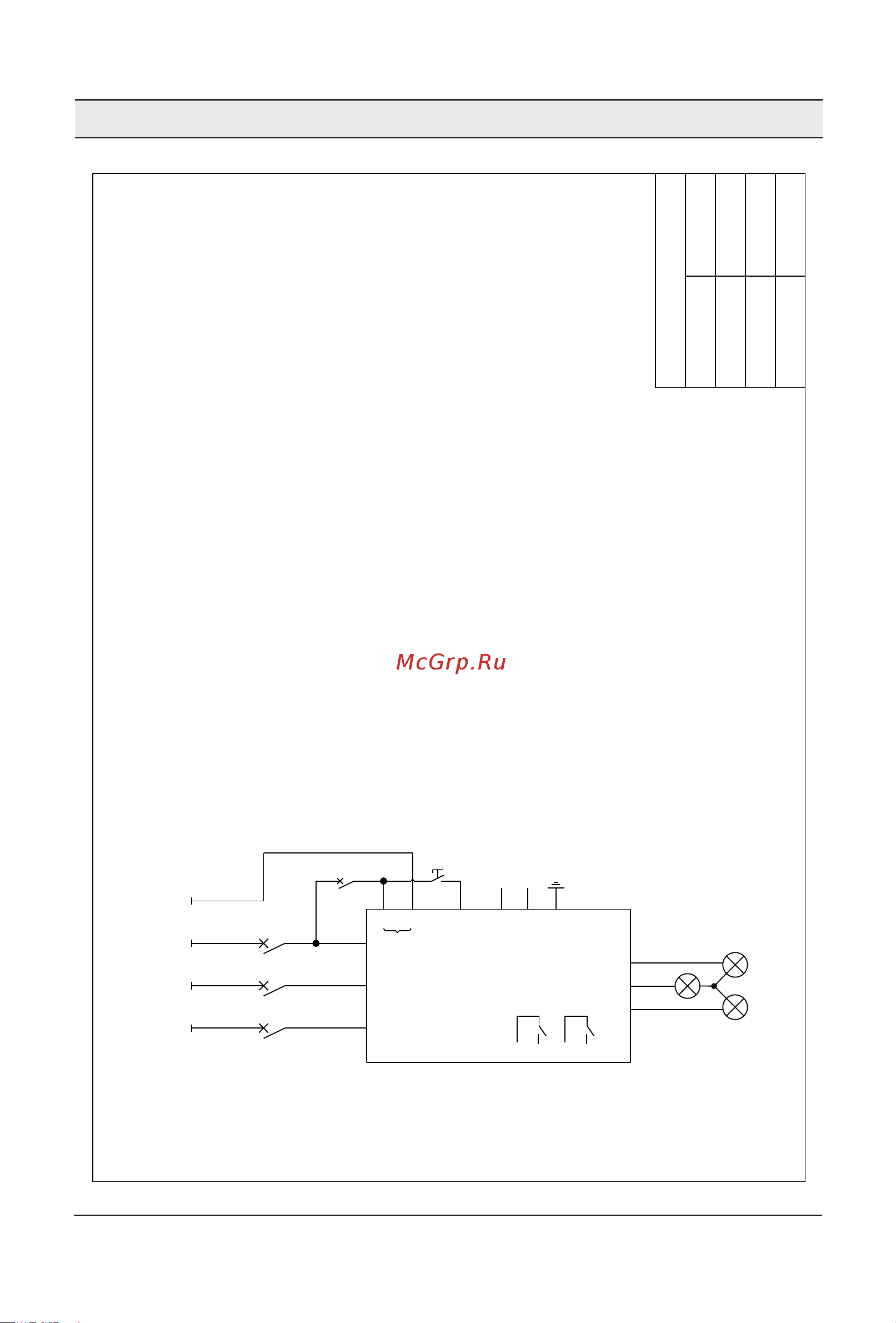

Схема подключения

Rs485 A+

Пуск

Стоп

8〜12с

2〜4с

U 50%

L1 L2 L3

QF2

QF1

V WU

R S T

Отключение от

перегрузки

H H1〜 3

Rs485 B-

220В AC

Уважаемый клиент:

После получения продуктов, отправленных нашей компанией,

пожалуйста, не устанавливайте и не запускайте их напрямую.

Во-первых, он должен пройти проверку в соответствии с

монтажными чертежами экспериментальных методов и этапов,

предоставленных нашей компанией. После обеспечения работы

плавного пуска исправьте проводку шкафа и двигателя.

Затем можно провести тестирование всей системы..

Этапы тестирования:

1. Подключите 3 лампы мощностью 200 Вт / 220 В (H1 ~ H3)

с помощью Y-соединения к выходу устройства плавного пуска

U, V и W,а также можно протестировать,подключив небольшой

по мощности двигатель.

2. Отключите автоматический выключатель QF1 и подключите к

входным клеммам R, S, T устройства плавного пуска.

3.Отключите автоматический выключатель QF2, чтобы возможно

было подключить напряжение управления к клеммам 1 и 2.

4.Плавный запуск: нажмите кнопку/переключатель K1 (клеммы 1,3)

лампочки начнут медленно загораться. После того как лампочки

полностью загорятся включится реле (клеммы 6 и 7).

5.Плавный останов: отключите кнопку/переключатель К1 (клеммы

1 и 3), реле байпаса отключится и лампочки медленно начнут

гаснут. После полного отключения лампочек, плавный останов

завершен.

** Если вышеуказанные экспериментальные этапы не могут быть

выполнены, мы можем предварительно судить о том, что

устройство плавного пуска было повреждено. Для получения

более подробной информации, пожалуйста, свяжитесь с отделом

технического обслуживания.

Настройка основных параметров

DA серия

УПП

Старт/стоп

Авария

Байпас

Земля
