8
U
M
L1
N
DA
QF
FU
N
K
U
V
W
M
L1
L2
L3
DA
QF
FU
K
·QF Рекомендуется использовать автоматический выключатель
·FU рекомендуется установка предохранителя.
Более подробно в приложении 11 стр.13
·K Встроенное байпасное реле.
·M Мотор.

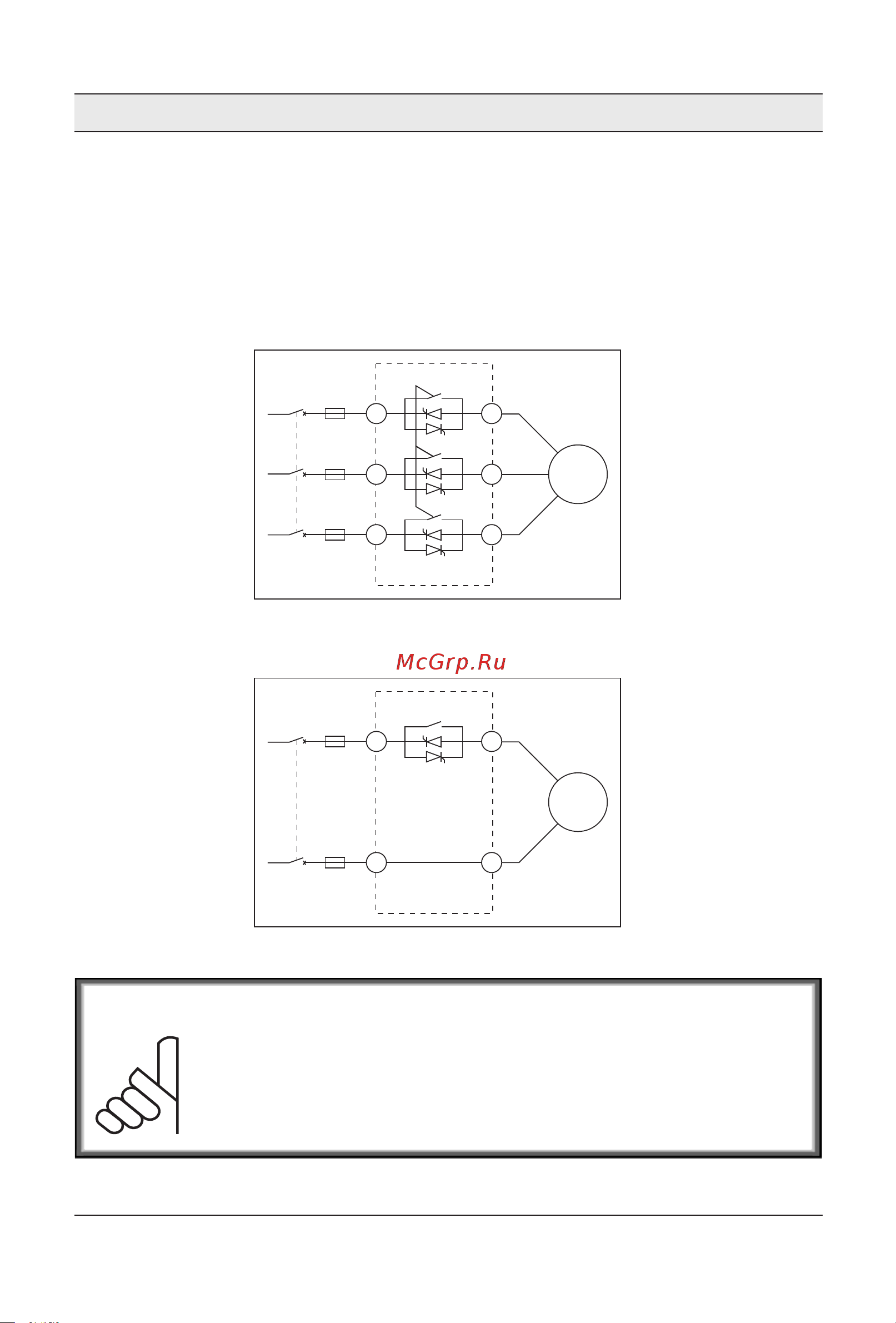

DAXXXX-X-3P3-X+X Схема подключения силовой цепи (3P3 УПП）
DAXXXX-X-1P1-X+X Схема подключения силовой цепи（1P1 УПП）
Проводка
Основная цепь
DA УПП поддерживает два вида режимов подключения.
Проводка для трехфазного двигателя
Проводка для однофазного двигателя
Осторожность
