Не подавайте внешнее напряжение на входы управления,

данные входа запитаны от встроенного источника питания на

24В и активируются путем замыкания сухого контакта на общую

клемму соответствующего входа. Все слаботочные кабеля

управления должны быть проложены отдельно от силовой линии

питания во избежание наводки помех и ложных срабатываний

сигнала.

Входная клемма сброса может быть всегда НО или НЗ.

Используйте параметр 6M для выбора конфигурации.

3.3.1 Прокладка кабелей. Общие правила

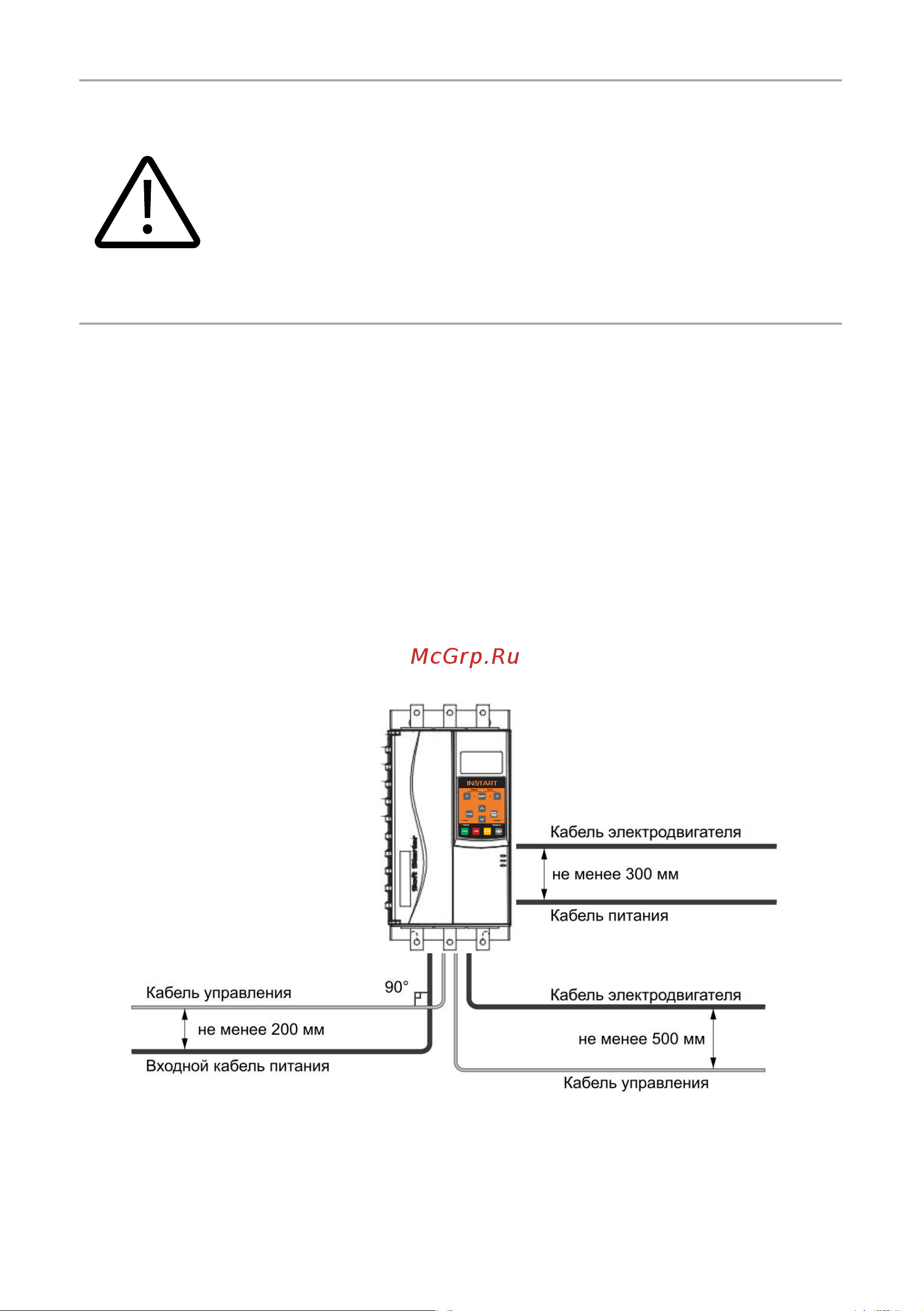

Кабель электродвигателя следует прокладывать на расстоянии от остальных

кабелей. Кабели электродвигателей нескольких приводов можно укладывать

параллельно и рядом друг с другом. Кабель электродвигателя, кабель питания

и кабели управления рекомендуется прокладывать в разных кабельных лотках.

В целях снижения уровня электромагнитных помех, вызванных импульсным

характером выходного напряжения привода, не следует прокладывать кабель

двигателя параллельно другим кабелям на протяженных участках.

Пересечение кабелей управления и силовых кабелей следует выполнять под

углом, как можно более близким к 90°. Не допускается прокладка посторонних

кабелей через привод. Кабельные лотки должны иметь хорошую электрическую

связь друг с другом и с проводниками заземления. Для улучшения выравнивания

потенциала можно использовать системы алюминиевых кабельных лотков.

3.3.2 Выбор кабелей управления. Экранирование

Все кабели управления должны быть экранированными. Для аналоговых

сигналов следуетиспользовать кабель типа «витая пара» с двойным экраном (см.

рис. «А» ниже). Каждый сигнал должен быть подключен с помощью отдельной
