экранированной пары. Не следует использовать один общий провод для разных

аналоговых сигналов. Для низковольтных цифровых сигналов лучше всего

подходит кабель с двойным экраном, однако можно использовать и кабель типа

«витая пара» с одним экраном (рис. «Б»).

3.3.3 Подключение на шину RS485. Рекомендации по

подключению

• Используйте экранированный кабель, содержащий две витые пары.

• Соедините соответствующие потенциалы (0В).

• Максимальная длина линии — 500 метров.

• Максимальная длина ответвления — 20 метров.

• Подключите терминаторы линии к каждому из двух концов линии при

использовании нескольких устройств.

3.3.4 Кабель панели управления

Длина кабеля от привода до панели управления не должна превышать 3 м.

3.3.5 Релейный выход

Устройство плавного пуска имеет 4 релейных выхода, среди них 1 –

непрограммируемый выход на «Работа» УПП, остальные 3 – программируемые

релейные выхода.

Когда плавный пуск завершен, выполняется замыкание выходного реле

«Работа», и закрытое состояние сохраняется вплоть до останова. См. параметры

7А-7I для выбора функций релейных выходов.

Если выходное реле используется для подключения главного контактора, реле

замкнется при подаче команды ПУСК. При правильно выставленной функции

управления главным контактором в процессе работы УПП реле будет сохранять

свое состояние.

Коммутационная способность реле, установленного на печатной

плате, не подходит для некоторых катушек электронных

контакторов. Проконсультируйтесь с изготовителем/поставщиком

контактора для подтверждения его работоспособности.

3.3.6 Термистор двигателя

К устройству плавного пуска может быть подключен термистор двигателя. Когда

сопротивление цепи термистора превысит 3,6 кОм или станет меньше, чем 20 Ом,

устройство плавного пуска перейдет в останов.

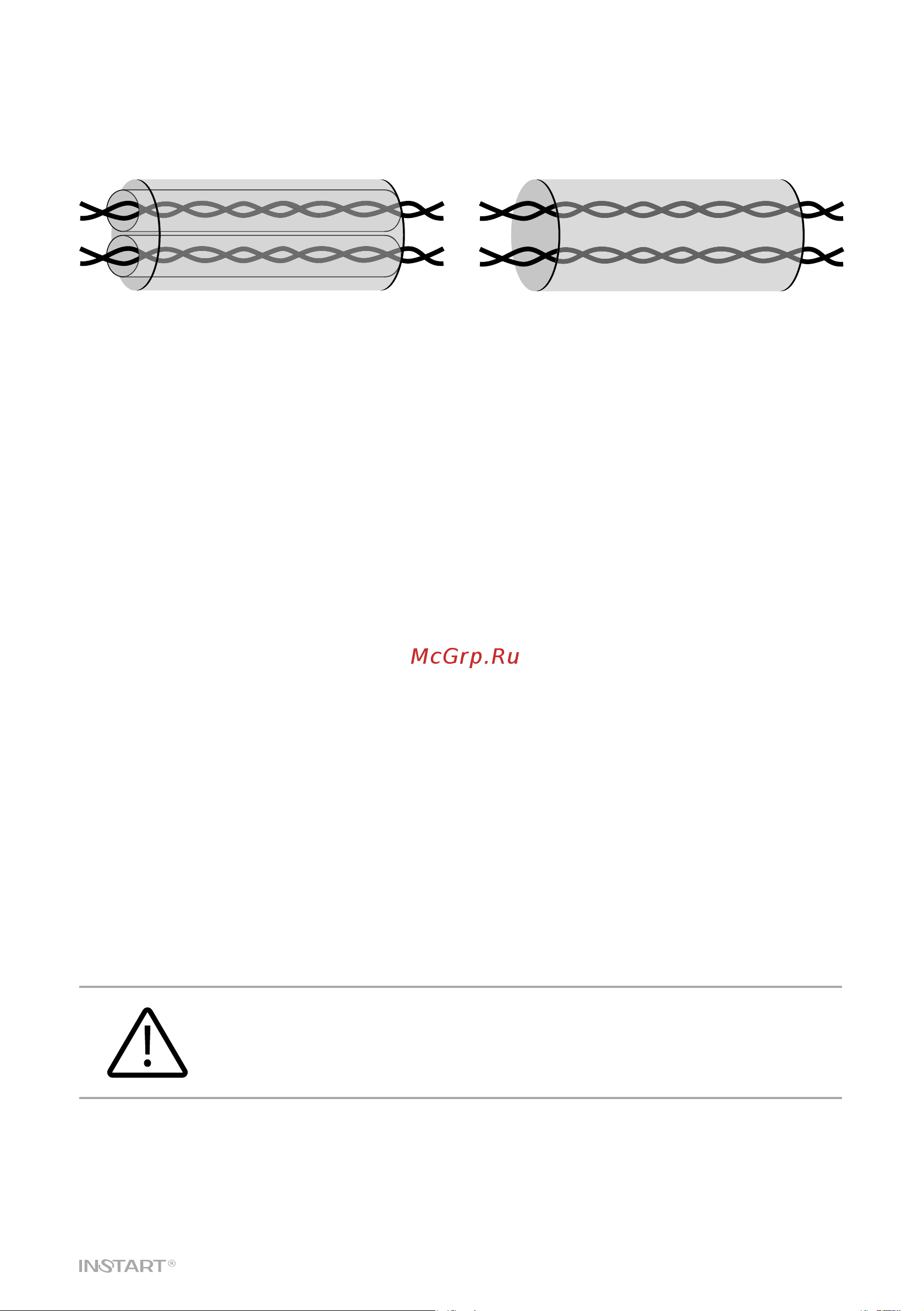

рис. А рис. Б
