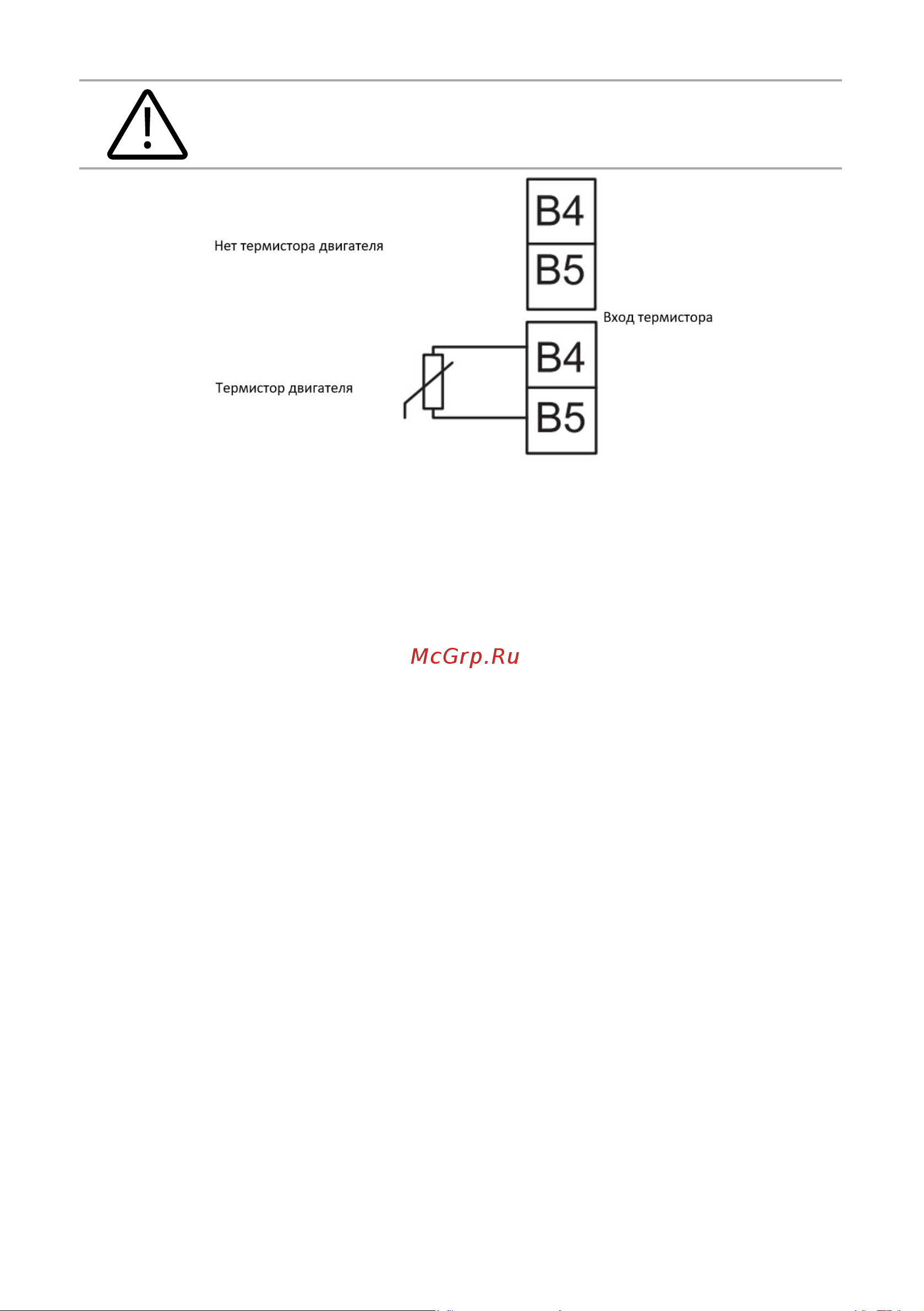

Если нет соединения между термистором двигателя и УПП,

входные клеммы термистора B4, B5 должны быть разомкнуты.

При коротком замыкании B4, B5 УПП остановится.

Глава 4. Подготовка к работе

4.1 Предварительная проверка и настройка

Предупреждение!

Перед подключением кабеля, не подавайте напряжение сети на УПП.

1. Установите УПП (см. п.3.1)

2. Подключите кабель управления (см. клемму управления и кабель

управления в п.3.3)

3. Подайте на УПП управляющее напряжение (клеммы А1,А2)

4. Установите дату и время (п.6.1)

5. Настройте УПП под вашу нагрузку с помощью меню типовых нагрузок

5.1 Нажмите МЕНЮ, выберите «Меню типовых нагрузок»

5.2 Используйте ▼ и ▲ для выбора вашей нагрузки, затем нажмите «Меню1/

Ввод» для подтверждения.

6. Если Вашего применения нет в списке «быстрых настроек»:

6.1 Нажмите «Назад» для возвращения в «меню»

6.2 Используйте ▼ для перехода в «стандартное меню», затем нажмите

«Меню1/Ввод»

6.3 Перейдите в «Данные ЭД1» используя «Меню1/Ввод», затем нажмите

«Меню1/Ввод», измените параметр 1А номинальный ток двигателя

6.4 Измените параметр 1А в соответствии с номинальным током двигателя

7. Нажмите «Назад» несколько раз для закрытия меню

8. Соедините провода источника питания с клеммами устройства плавного

пуска 1/L1, 3/L2, 5/L3
