Не подавайте внешнее напряжение на входы управления,

данные входа запитаны от встроенного источника питания на 12

В и активируются путем замыкания сухого контакта на общую

клемму соответствующего входа. Все слаботочные кабеля

управления должны быть проложены отдельно от силовой линии

питания во избежание наводки помех и ложных срабатываний

сигнала.

3.3.1 Прокладка кабелей. Общие правила

Подбор силового кабеля рекомендуется выполнять при соблюдении

условий местных нормативов по технике безопасности, напряжению питания и

номинальному току УПП с учетом требований по эксплуатации.

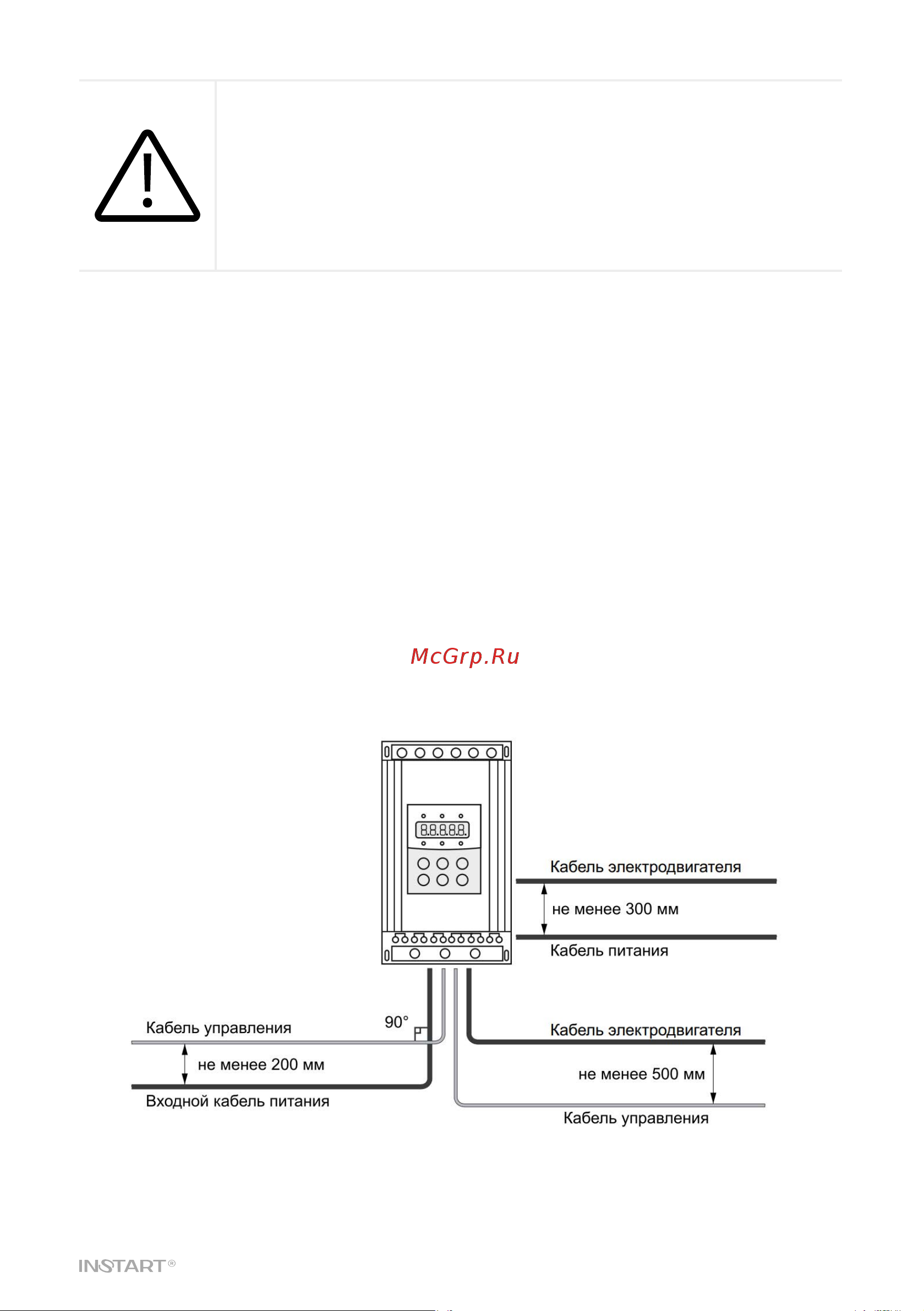

Кабель электродвигателя следует прокладывать на расстоянии от остальных

кабелей. Кабели электродвигателей нескольких приводов можно укладывать

параллельно и рядом друг с другом. Кабель электродвигателя, кабель питания

и кабели управления рекомендуется прокладывать в разных кабельных лотках.

В целях снижения уровня электромагнитных помех, вызванных импульсным

характером выходного напряжения привода, не следует прокладывать кабель

двигателя параллельно другим кабелям на протяженных участках.

Пересечение кабелей управления и силовых кабелей следует выполнять под

углом, как можно более близким к 90°. Не допускается прокладка посторонних

кабелей через привод. Кабельные лотки должны иметь хорошую электрическую

связь друг с другом и с проводниками заземления. Для улучшения выравнивания

потенциала можно использовать системы алюминиевых кабельных лотков.

3.3.2 Выбор кабелей управления. Экранирование

Все кабели управления должны быть экранированными. Для аналоговых
