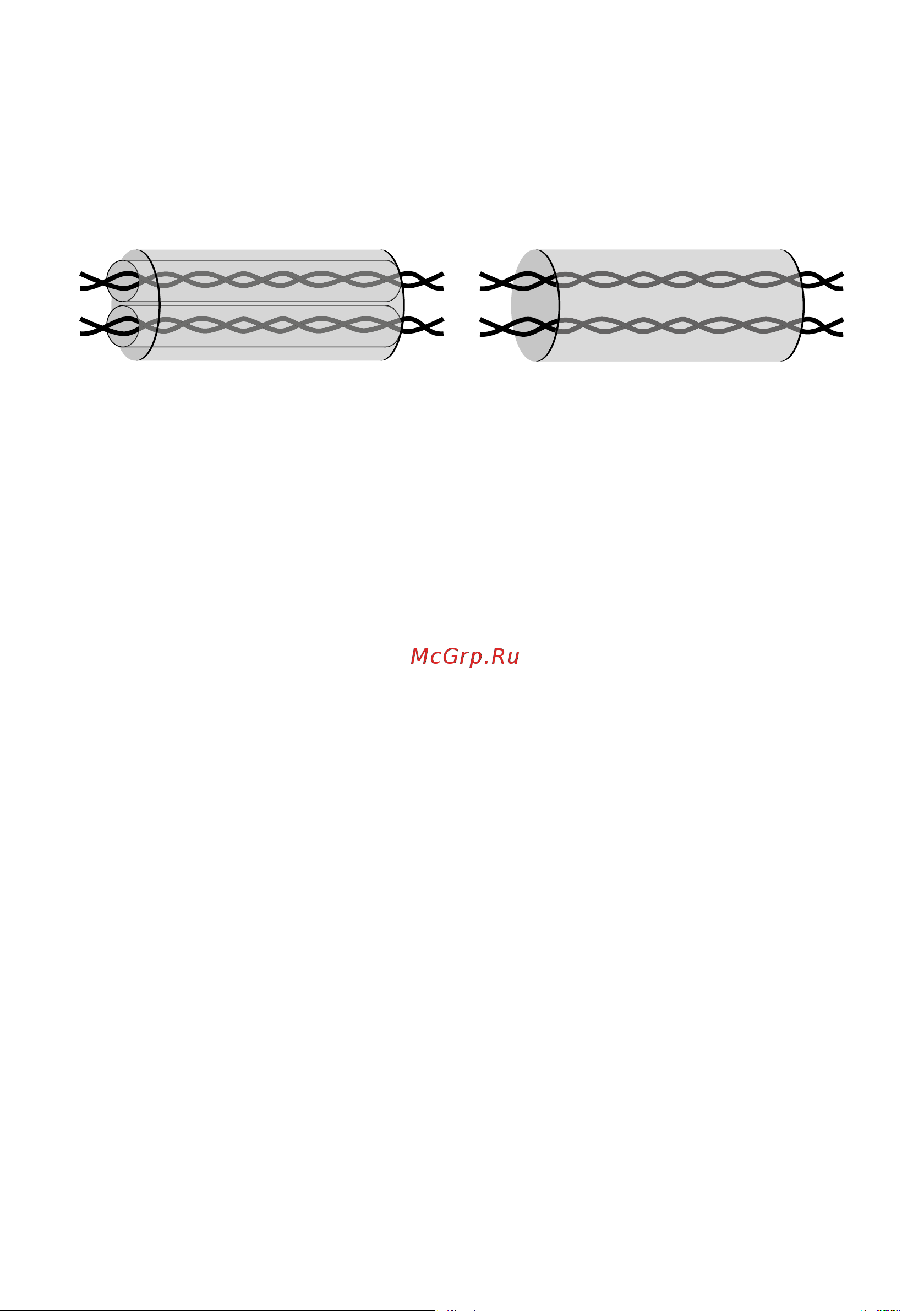

сигналов следуетиспользовать кабель типа «витая пара» с двойным экраном (см.

рис. «А» ниже). Каждый сигнал должен быть подключен с помощью отдельной

экранированной пары. Не следует использовать один общий провод для разных

аналоговых сигналов. Для низковольтных цифровых сигналов лучше всего

подходит кабель с двойным экраном, однако можно использовать и кабель типа

«витая пара» с одним экраном (рис. «Б»).

3.3.3 Подключение на шину RS485. Рекомендации по

подключению

• Используйте экранированный кабель, содержащий две витые пары.

• Соедините соответствующие потенциалы (0 В).

• Максимальная длина линии — 500 метров.

• Максимальная длина ответвления — 20 метров.

• Прокладка кабелей: прокладывайте сетевой кабель отдельно от силовых

кабелей (по крайней мере, на расстоянии 30 см); если необходимо, выполняйте

пересечения под прямыми углами; подключайте экран кабеля к клемме заземления

каждого подключаемого прибора.

• Подключите терминаторы линии к каждому из двух концов линии.

3.3.4 Кабель панели управления

Длина кабеля от привода до панели управления не должна превышать 3 м.

3.3.5 Релейный выход

Устройство плавного пуска серии SSI имеет 3 релейных выхода, среди них 2

– непрограммируемых релейных выхода (реле байпассного контактора, реле

ошибки), 1 – программируемый (реле задержки).

Устройство плавного пуска серии SBI имеет 2 релейных выхода, среди них 1 –

непрограммируемый релейный выход (реле ошибки), 1 – программируемый (реле

задержки).

Реле байпасного контактора замыкается, когда устройство плавного пуска

плавно разогнало двигатель до номинальных оборотов и размыкается, когда

подается команда на останов электродвигателя.

Реле ошибки замыкается, когда устройство плавного пуска перешло в состояние

ошибки, и размыкается после того, как ошибка сбросилась.

См. параметр FP для выбора функции релейного выхода задержки.

рис. А рис. Б
