7.2.2 Режимы рампы по напряжению

Режим рампы по напряжению реализуется при значении параметра Fb = 1.

Время разгона t (регулируется параметром F1 – время плавного пуска)

определяется эмпирическим путем, исходя из работы устройства плавного пуска

со стандартной нагрузкой. При плавном разгоне электродвигателя устройство

плавного пуска контролирует не время разгона t, а выходное напряжение,

обеспечивая плавный рост скорости электродвигателя. Поэтому при легкой

нагрузке время разгона может быть короче установленного времени плавного

пуска при сохранении требуемой плавности пуска. Режим рампы по напряжению

является режимом, используемым по умолчанию. Он применяется в случаях,

когда требуется обеспечить высокую плавность пуска при отсутствии жестких

ограничений по пусковому току.

7.2.3 Запуск с рывком

Режим запуска рывком реализуется при значениях параметра Fb = 2 (запуск

рывком + ограничение тока) или Fb = 3 (запуск рывком + рампа по напряжению).

Данный режим используется в случае, если начального момента недостаточно

для преодоления статического трения скольжения во время запуска. Для этого

напряжение резко повышается до номинального на короткое время в самом начале

запуска, а далее пуск производится в режиме ограничения тока или в режиме

рампы по напряжению. На рисунках ниже показана динамика изменения выходного

напряжения в режимах ограничения пускового тока и рампы по напряжению.

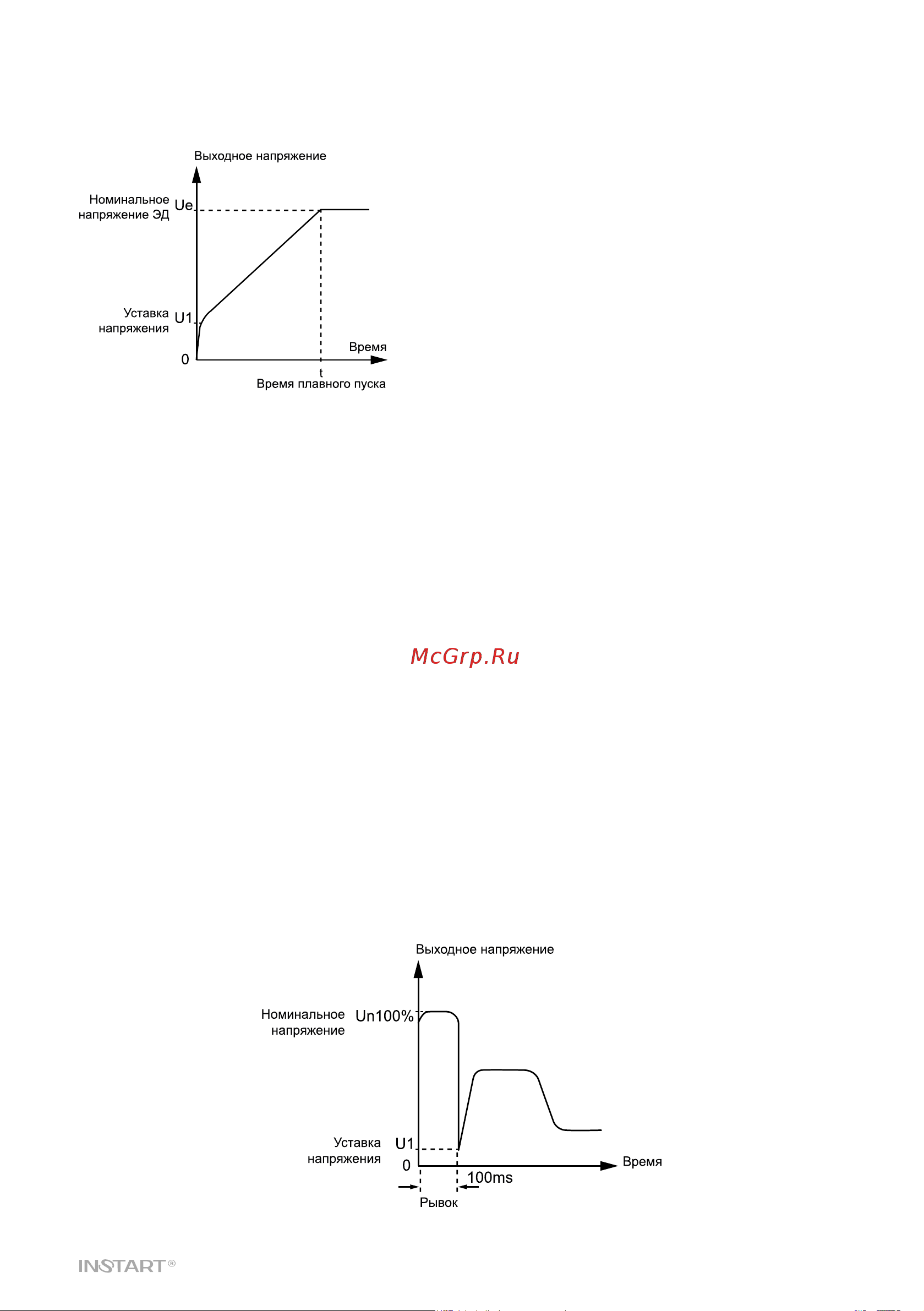

На рисунке слева показан график изменения

выходного напряжения от времени. Когда произведен

пуск электродвигателя и выходной ток не превышает

400% от номинального тока электродвигателя,

выходное напряжение устройства плавного пуска

быстро возрастает до значения U1 (регулируется

параметром F0 – уставка напряжения). Затем,

напряжение плавно повышается до номинального

значения Ue, и электродвигатель плавно разгоняется

до своей номинальной скорости. Затем производится

включение байпасного контактора и процесс запуска

завершается.

Запуск рывком + ограничение тока
