6.2 Клеммы главной цепи
Рекомендуется использовать: 6-50 мм
2
, AWG: 10-1/0
Рекомендуемый крутящий момент: 4 Н∙м
6.3 Клеммы управления

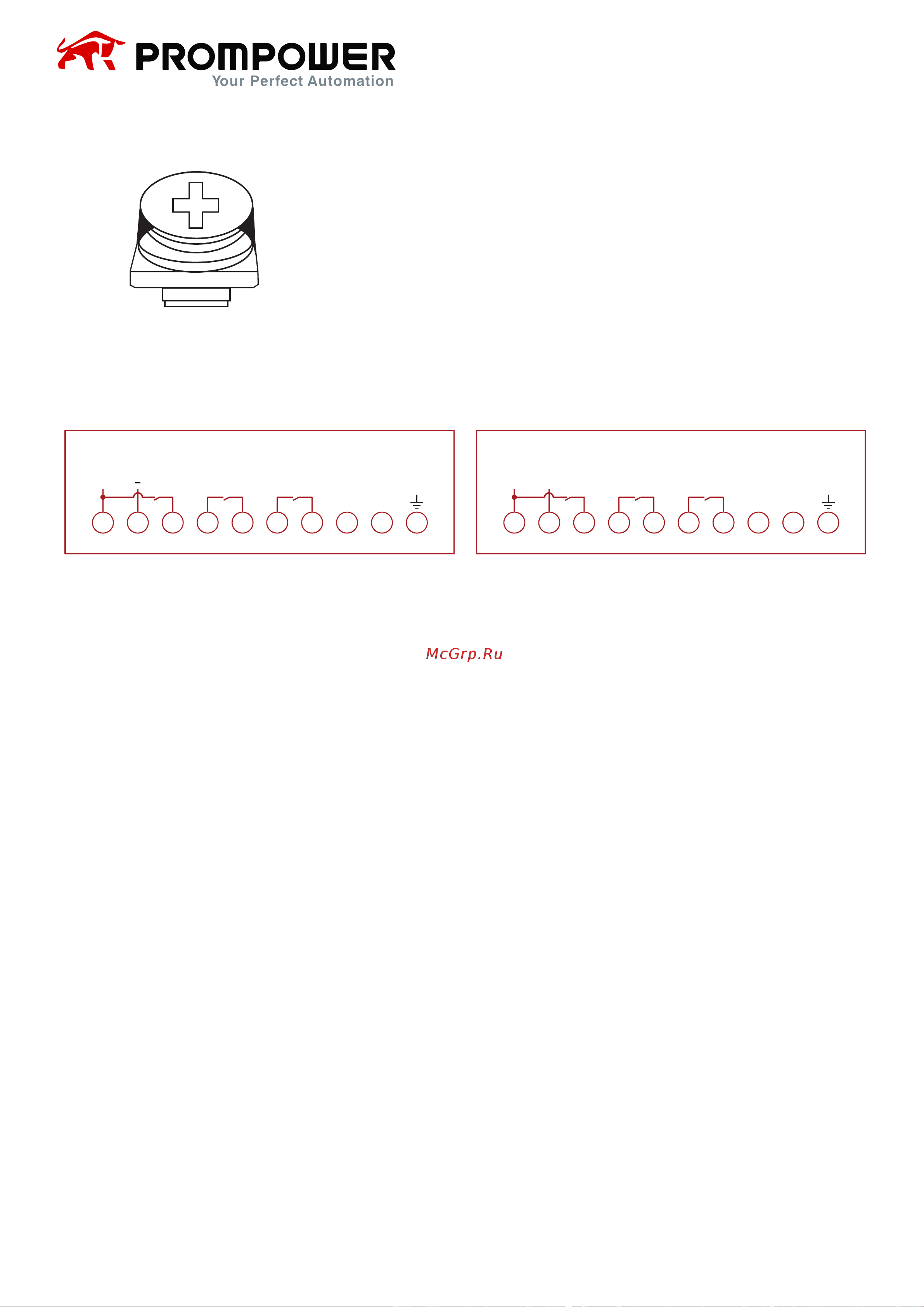

Схема клемм управления:
Входные и выходные клеммы:
① Клемма питания системы управления L или вход +, используется как общая
клемма для передачи сигналов запуска/остановки
② Клемма питания системы управления N или вход -
③ Вход сигнала запуска/остановки
Когда клемма 3 соединена с клеммой 1, УПП работает, когда клемма 3 и
клемма 1 разъединены, происходит плавная остановка до полной остановки.
④ Выход реле рабочего состояния
Когда УПП находится в состоянии запуска, байпаса и плавной остановки, ре-
лейный выход замкнут.
⑤ Общий выход реле рабочего состояния
⑥ Выход реле неисправности
Когда УПП находится в состоянии ошибки, реле замкнуто.
⑦ Общий выход реле неисправности
⑧ Шина RS-485 A-LINE
⑨ Шина RS-485 B-LINE
⑩ Клемма заземления
1 2 3 4 5 6 7 8 9 10
A
+
B
1 2 3 4 5 6 7 8 9 10
L N
RS485 A
RS485 B
A B
RS485 A
RS485 B
Напр. упр.
DC24 B
Зап./Ост
.
Пуск
Неиспр.
Зап./Ост
.
Пуск
Неиспр.
Напр. упр.
AC100~240 B
